Дальность срабатывания 8 мм - SIMATIC PXI200

Дальность срабатывания 8 мм - SIMATIC PXI200

Технические данные

Класс



Стандартный

Стандартный

Стандартный

Число проводов



3

3

4

Исполнение



M 18, короткий

M 18

M 18

Установка в металле



Не заподлицо

Не заподлицо

Не заподлицо

Расчетное расстояние срабатыванияsn

мм

8

8

8

Материал корпуса



Латунь, никелированная

Латунь, никелированная

Латунь, никелированная

Рабочее напряжение (DC)

В

15 ... 34

15 ... 34

15 ... 34

Потребляемый ток (без нагрузки)I0

мА

≤ 17 (24 В); ≤ 30 (34 В)

≤ 17 (24 В); ≤ 30 (34 В)

≤ 25 (24 В); ≤ 40 (34 В)

Нагрузочная способностьIe

мА

200 (≤ 50 °C); 150 (≤ 85 °C)

200 (≤ 50 °C); 150 (≤ 85 °C)

200 (≤ 50 °C); 150 (≤ 85 °C)

Частота коммутации f

Гц

500

500

500

Точность репродуцированияR

мм

0,2

0,2

0,2

Задержка готовностиtv

мс

40

40

40

Индикация коммутационного состояния



Желтый светодиод

Желтый светодиод

Желтый светодиод

Меры защиты









Подавл. ложн. импульса на включ.



Защита от кор. замык./перегрузки



Защита от переполюсовки



Защита от обрыва провода



Защита от индуктивных влияний



Защита от радиоприборов



Степень защиты



IP 67

IP 67

IP 67




Класс



Для ПЛК

Число проводов



2

Исполнение



M 18

Установка в металле



Не заподлицо

Расчетное расстояние срабатывания sn

мм

8

Материал корпуса



Латунь, никелированная

Рабочее напряжение





DC

В

15 ... 24

AC

В

-

Потребляемый ток (без нагрузки)I0





При 24 В DC

мА

≤ 1,5

При 230 В AC

мА

-

Нагрузочная способностьIe





Длительный режим

мА

25

20 мс

мА

-

Минимальный ток нагрузки

мА

2

Частота коммутацииf

Гц

200

Точность репродуцированияR

мм

0,2

Задержка готовности tv

мс

40

Индикация коммутационного состояния



Желтый светодиод

Меры защиты





Подавл. ложн. импульса на включ.



Защита от кор. замык./перегрузки



-

Защита от переполюсовки



Защита от обрыва провода



Защита от индуктивных влияний



Защита от радиоприборов



Степень защиты



IP 67

Тип



3RG40 23–.JB00

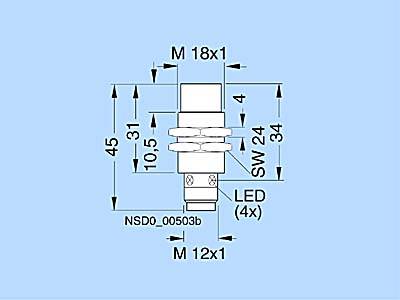

Чертеж

Инструкция по монтажу

Размеры в зависимости от исполнения

A = активная поверхность

B = свободная от металла

3RG4022-...., 3RG4023-....



3RG4023-0..33



3RG4023-3..33



3RG4023-0..00, 3RG4023-0..01



3RG4023-3..00, 3RG4023-3..01



3RG4022-0JB00



3RG4022-3JB00

Заказные данные

Заказной №ОписаниеВес (кг)ДоставкаМин. зак. (шт)
3RG4023-0AF01БЕСКОНТАКТНЫЙ ИНДУКТИВНЫЙ ДАТЧИК ПОЛОЖЕНИЯ BERO M18, DC 15...34V, SN=8ММ, ВЫСТУПАЮЩИЙ, НЗ, 200MA, PNP, 3-ПРОВОДНЫЙ, НИКЕЛИРОВАННАЯ ЛАТУНЬ, С КАБЕЛЕМ 2M, PUR, IP670.1126 - 8 недель (C)1
3RG4023-0AF33БЕСКОНТАКТНЫЙ ИНДУКТИВНЫЙ ДАТЧИК ПОЛОЖЕНИЯ BERO M18, DC 15...34V, SN=8ММ, ВЫСТУПАЮЩИЙ, НЗ, 200MA, PNP, 3-ПРОВОДНЫЙ, НИКЕЛИРОВАННАЯ ЛАТУНЬ, КОРОТКИЙ, С КАБЕЛЕМ 2M, PUR, IP670.0986 - 8 недель (C)1
3RG4023-0AG01БЕСКОНТАКТНЫЙ ИНДУКТИВНЫЙ ДАТЧИК ПОЛОЖЕНИЯ BERO M18, DC 10...34V, SN=8ММ, ВЫСТУПАЮЩИЙ, НО, 200MA, PNP, 3-ПРОВОДНЫЙ, НИКЕЛИРОВАННАЯ ЛАТУНЬ, С КАБЕЛЕМ 2M, PUR, IP670.1083 - 5 недель (P)1
3RG4023-0AG33БЕСКОНТАКТНЫЙ ИНДУКТИВНЫЙ ДАТЧИК ПОЛОЖЕНИЯ BERO M18, DC 15...34V, SN=8ММ, ВЫСТУПАЮЩИЙ, НО, 200MA, PNP, 3-ПРОВОДНЫЙ, НИКЕЛИРОВАННАЯ ЛАТУНЬ, КОРОТКИЙ, С КАБЕЛЕМ 2M, PUR, IP670.1014 - 6 недель (B)1
3RG4023-0CD00БЕСКОНТАКТНЫЙ ИНДУКТИВНЫЙ ДАТЧИК ПОЛОЖЕНИЯ BERO M18, DC 15...34V, SN=8ММ, ВЫСТУПАЮЩИЙ, НО+НЗ, 200MA, PNP, 4-ПРОВОДНЫЙ, НИКЕЛИРОВАННАЯ ЛАТУНЬ, С КАБЕЛЕМ 2M, PUR, IP670.1073 - 5 недель (P)1
3RG4023-0GA33БЕСКОНТАКТНЫЙ ИНДУКТИВНЫЙ ДАТЧИК ПОЛОЖЕНИЯ BERO M18, DC 15...34V, SN=8ММ, ВЫСТУПАЮЩИЙ, НЗ, 200MA, NPN, 3-ПРОВОДНЫЙ, НИКЕЛИРОВАННАЯ ЛАТУНЬ, КОРОТКИЙ, С КАБЕЛЕМ 2M, PUR, IP670.1016 - 8 недель (C)1
3RG4023-0GB00БЕСКОНТАКТНЫЙ ИНДУКТИВНЫЙ ДАТЧИК ПОЛОЖЕНИЯ BERO M18, DC 15...34V, SN=8ММ, ВЫСТУПАЮЩИЙ, НО, 200MA, NPN, 3-ПРОВОДНЫЙ, НИКЕЛИРОВАННАЯ ЛАТУНЬ, С КАБЕЛЕМ 2M, PUR, IP670.1116 - 8 недель (C)1
3RG4023-0GB33БЕСКОНТАКТНЫЙ ИНДУКТИВНЫЙ ДАТЧИК ПОЛОЖЕНИЯ BERO M18, DC 15...34V, SN=8ММ, ВЫСТУПАЮЩИЙ, НО, 200MA, NPN, 3-ПРОВОДНЫЙ, НИКЕЛИРОВАННАЯ ЛАТУНЬ, КОРОТКИЙ, С КАБЕЛЕМ 2M, PUR, IP670.0986 - 8 недель (C)1
3RG4023-0JB00БЕСКОНТАКТНЫЙ ИНДУКТИВНЫЙ ДАТЧИК ПОЛОЖЕНИЯ BERO M18, DC 15...34V, SN=8ММ, ВЫСТУПАЮЩИЙ, НО, 25MA, 2-ПРОВОДНЫЙ, НИКЕЛИРОВАННАЯ ЛАТУНЬ, С КАБЕЛЕМ 2M, PUR, IP670.1073 - 5 недель (P)1
3RG4023-3AF01БЕСКОНТАКТНЫЙ ИНДУКТИВНЫЙ ДАТЧИК ПОЛОЖЕНИЯ BERO M18, DC 15...34V, SN=8ММ, ВЫСТУПАЮЩИЙ, НЗ, 200MA, PNP, 3-ПРОВОДНЫЙ, НИКЕЛИРОВАННАЯ ЛАТУНЬ, С ШТЕКЕРОМ M12, IP670.0654 - 6 недель (B)1
3RG4023-3AF33БЕСКОНТАКТНЫЙ ИНДУКТИВНЫЙ ДАТЧИК ПОЛОЖЕНИЯ BERO M18, DC 15...34V, SN=8ММ, ВЫСТУПАЮЩИЙ, НЗ, 200MA, PNP, 3-ПРОВОДНЫЙ, НИКЕЛИРОВАННАЯ ЛАТУНЬ, КОРОТКИЙ, С ШТЕКЕРОМ M12, IP670.0476 - 8 недель (C)1
3RG4023-3AG01БЕСКОНТАКТНЫЙ ИНДУКТИВНЫЙ ДАТЧИК ПОЛОЖЕНИЯ BERO M18, DC 15...34V, SN=8ММ, ВЫСТУПАЮЩИЙ, НО, 200MA, PNP, 3-ПРОВОДНЫЙ, НИКЕЛИРОВАННАЯ ЛАТУНЬ, С ШТЕКЕРОМ M12, IP670.0643 - 5 недель (P)1
3RG4023-3AG33БЕСКОНТАКТНЫЙ ИНДУКТИВНЫЙ ДАТЧИК ПОЛОЖЕНИЯ BERO M18, DC 15...34V, SN=8ММ, ВЫСТУПАЮЩИЙ, НО, 200MA, PNP, 3-ПРОВОДНЫЙ, НИКЕЛИРОВАННАЯ ЛАТУНЬ, КОРОТКИЙ, С ШТЕКЕРОМ M12, IP670.0474 - 6 недель (B)1
3RG4023-3CD00БЕСКОНТАКТНЫЙ ИНДУКТИВНЫЙ ДАТЧИК ПОЛОЖЕНИЯ BERO M18, DC 15...34V, SN=8ММ, ВЫСТУПАЮЩИЙ, НО+НЗ, 200MA, PNP, 4-ПРОВОДНЫЙ, НИКЕЛИРОВАННАЯ ЛАТУНЬ, С ШТЕКЕРОМ M12, IP670.0644 - 6 недель (B)1
3RG4023-3GA33БЕСКОНТАКТНЫЙ ИНДУКТИВНЫЙ ДАТЧИК ПОЛОЖЕНИЯ BERO M18, DC 15...34V, SN=8ММ, ВЫСТУПАЮЩИЙ, НЗ, 200MA, NPN, 3-ПРОВОДНЫЙ, НИКЕЛИРОВАННАЯ ЛАТУНЬ, КОРОТКИЙ, С ШТЕКЕРОМ M12, IP670.045по запросу (D)1
3RG4023-3GB00БЕСКОНТАКТНЫЙ ИНДУКТИВНЫЙ ДАТЧИК ПОЛОЖЕНИЯ BERO M18, DC 15...34V, SN=8ММ, ВЫСТУПАЮЩИЙ, НО, 200MA, NPN, 3-ПРОВОДНЫЙ, НИКЕЛИРОВАННАЯ ЛАТУНЬ, С ШТЕКЕРОМ M12, IP670.0644 - 6 недель (B)1
3RG4023-3GB33БЕСКОНТАКТНЫЙ ИНДУКТИВНЫЙ ДАТЧИК ПОЛОЖЕНИЯ BERO M18, DC 15...34V, SN=8ММ, ВЫСТУПАЮЩИЙ, НО, 200MA, NPN, 3-ПРОВОДНЫЙ, НИКЕЛИРОВАННАЯ ЛАТУНЬ, КОРОТКИЙ, С ШТЕКЕРОМ M12, IP670.0486 - 8 недель (C)1
3RG4023-3JB00БЕСКОНТАКТНЫЙ ИНДУКТИВНЫЙ ДАТЧИК ПОЛОЖЕНИЯ BERO M18, DC 15...34V, SN=8ММ, ВЫСТУПАЮЩИЙ, НО, 25MA, 2-ПРОВОДНЫЙ, НИКЕЛИРОВАННАЯ ЛАТУНЬ, С ШТЕКЕРОМ M12, IP670.0643 - 5 недель (P)1
