Дальность срабатывания 8 мм - SIMATIC PXI300

Технические данные

Класс		Сложные условия (65 V DC)	Сложные условия (AC/DC)
Число проводов		3	2
Исполнение		M 18	M 18
Установка в металле		Не заподлицо	Не заподлицо
Расчетное расстояние срабатыванияs_n	мм	8	8
Материал корпуса		Лаунь, никилированная	Лаунь, никилированная
Рабочее напряжение
DC	В	10 ... 65	20 ... 320
AC	В	-	20 ... 265
Потребляемый ток (без нагрузки)I₀
при 24 В AC	мА	≤ 10	1,0
при 230 В AC	мА	-	1,5
Нагрузочная способностьI_e
Длительный режим	мА	300	300
20 мс	мА	-	1800
Минимальный ток нагрузки	мА	-	5
Частота коммутацииf	Гц	500	25/340 (AC/DC)
Точность репродуцирования R	мм	0,2	0,2
Задержка готовностиt_v	мс	40	100
Индикация коммутационного состояния		Желтый светодиод	Желтый светодиод
Меры защиты
Подавл. ложн. импульса на включ.		•	•
Защита от кор. замык./перегрузки		•	-
Защита от переполюсовки		•	•
Защита от обрыва провода		•	•
Защита от индуктивных влияний		•	•
Защита от радиоприборов		•	•
Степень защиты		IP 67	IP 67

Класс		IP68 / 69 K	IP68 / 69 K	IP68 / 69 K
Число проводов		3	3	3
Исполнение		D18 мм	M 18	M 18
Установка в металле		Не заподлицо	Не заподлицо	Не заподлицо
Расчетное расстояние срабатыванияs_n	мм	8	8	8
Материал корпуса		Пресс-материал	Пресс-материал	Латунь, никилированная
Рабочее напряжение (DC)	В	15 ... 34	15 ... 34	15 ... 34
Потребляемый ток (без нагрузки)I₀	мА	≤ 17 (24 В); ≤ 30 (34 В)	≤ 17 (24 В); ≤ 30 (34 В)	≤ 17 (24 В); ≤ 30 (34 В)
Нагрузочная способность I_e	мА	200 (≤ 50 °C); 150 (≤ 85 °C)	200 (≤ 50 °C); 150 (≤ 85 °C)	200 (≤ 50 °C); 150 (≤ 85 °C)
Частота коммутацииf	Гц	300	300	300
Точность репродуцированияR	мм	0,2	0,2	0,2
Задержка готовностиt_v	мс	40	40	40
Индикация коммутационного состояния		Желтый светодиод	Желтый светодиод	Желтый светодиод
Меры защиты
Подавл. ложн. импульса на включ.		•	•	•
Защита от кор. замык./перегрузки		•	•	•
Защита от переполюсовки		•	•	•
Защита от обрыва провода		•	•	•
Защита от индуктивных влияний		•	•	•
Защита от радиоприборов		•	•	•
Степень защиты		IP68 / 69 K	IP68 / 69 K	IP68 / 69 K

Класс		IP68 / 69 K (DC 65 V)	IP68 / 69 K (DC 65 V)
Число проводов		3	3
Исполнение		M 18	M 18
Установка в металле		Не заподлицо	Не заподлицо
Расчетное расстояние срабатывания s_n	мм	8	8
Материал корпуса		Пресс-материал	Пресс-материал
Рабочее напряжение
DC	В	10 ... 65	20 ... 320
AC	В	-	20 ... 265
Потребляемый ток (без нагрузки)I₀
при 24 В AC	мА	≤ 10	1,0
при 230 В AC	мА	-	1,5
Нагрузочная способностьI_e
Длительный режим	мА	300	300
20 мс	мА	-	1800
Минимальный ток нагрузки	мА	-	5
Частота коммутацииf	Гц	500	25/340 (AC/DC)
Точность репродуцированияR	мм	0,2	0,2
Задержка готовностиt_v	мс	40	100
Индикация коммутационного состояния		Желтый светодиод	Желтый светодиод
Меры защиты
Подавл. ложн. импульса на включ.		•	•
Защита от кор. замык./перегрузки		•	-
Защита от переполюсовки		•	•
Защита от обрыва провода		•	•
Защита от индуктивных влияний		•	•
Защита от радиоприборов		•	•
Степень защиты		IP68 / 69 K	IP68 / 69 K

Класс		Расширенный рабочий диапазон
Число проводов		3
Исполнение		M 18
Установка в металле		Заподлицо
RaРасчетное расстояние срабатывания s_n	мм	8
Материал корпуса		Латунь, никилированная
Рабочее напряжение (DC)	В	10 ... 34
Потребляемый ток (без нагрузки)I₀	мА	≤ 10
Нагрузочная способностьI_e	мА	200
Частота коммутацииf	Гц	500
Точность репродуцирования R	м	0,2
Задержка готовностиt_v	мс	3
Индикация коммутационного состояния		Желтый светодиод
Меры защиты
Подавл. ложн. импульса на включ.		•
Защита от кор. замык./перегрузки		•
Защита от переполюсовки		•
Защита от обрыва провода		•
Защита от индуктивных влияний		•
Защита от радиоприборов		•
Степень защиты		IP 67

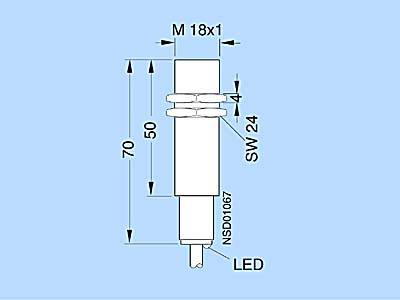

Чертеж

Инструкция по монтажу

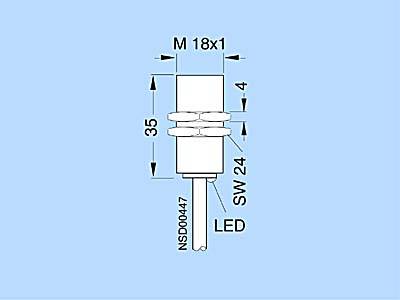

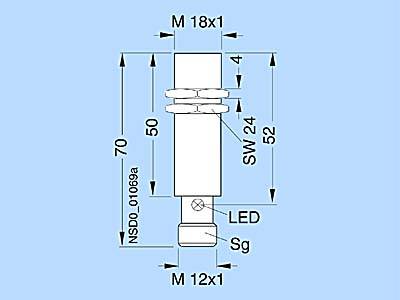

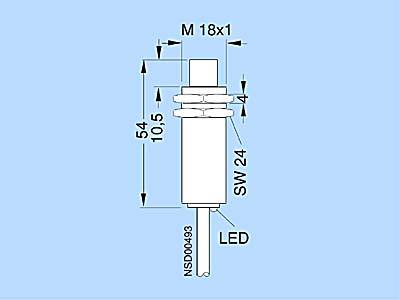

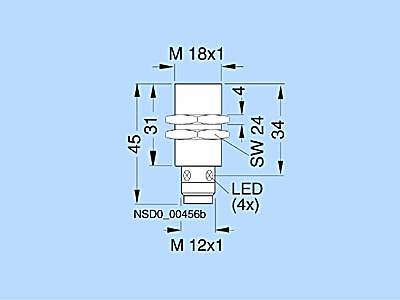

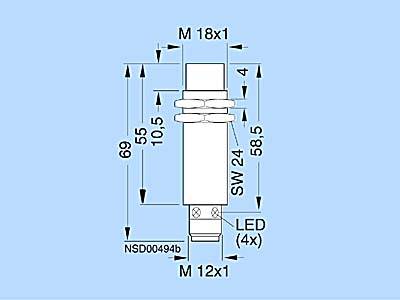

Размеры в зависимости от исполнения

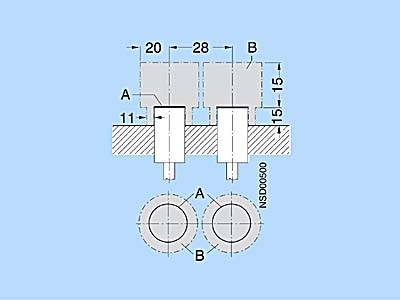

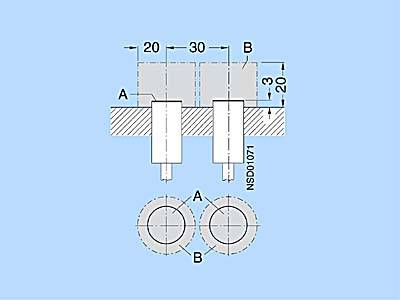

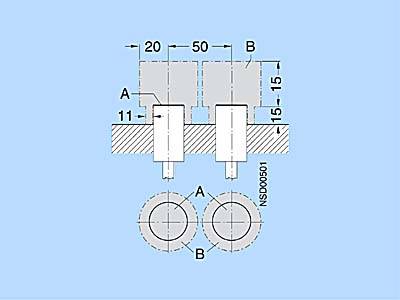

A = активная поверхность

B = свободная от металла

3RG4023-0..00, 3RG4023-0..01, 3RG4023-3..00, 3RG4023-3..01,

3RG4023-0..00, 3RG4023-0..01

3RG4023-3..00, 3RG4023-3..01

3RG4063-0..30, 3RG4023-0..30, 3RG4023-0..31

3RG4063-0..30

3RG4023-0..30

3RG4023-0..31

3RG4113-.....

3RG4113-0..33

3RG4113-0..01

3RG4113-3..01

Заказные данные

Заказной №	Описание	Вес (кг)	Доставка	Мин. зак. (шт)
3RG4023-0AA00	БЕСКОНТАКТНЫЙ ИНДУКТИВНЫЙ ДАТЧИК ПОЛОЖЕНИЯ BERO M18, DC 10...65V, SN=8ММ, ВЫСТУПАЮЩИЙ, НЗ, 300MA, PNP, 3-ПРОВОДНЫЙ, НИКЕЛИРОВАННАЯ ЛАТУНЬ, С КАБЕЛЕМ 2M, PUR, IP67	0.113	3 - 5 недель (A)	1
3RG4023-0AB00	БЕСКОНТАКТНЫЙ ИНДУКТИВНЫЙ ДАТЧИК ПОЛОЖЕНИЯ BERO M18, DC 10...65V, SN=8ММ, ВЫСТУПАЮЩИЙ, НО, 300MA, PNP, 3-ПРОВОДНЫЙ, НИКЕЛИРОВАННАЯ ЛАТУНЬ, С КАБЕЛЕМ 2M, PUR, IP67	0.112	3 - 5 недель (P)	1
3RG4023-0AB30	БЕСКОНТАКТНЫЙ ИНДУКТИВНЫЙ ДАТЧИК ПОЛОЖЕНИЯ BERO M18, DC 10...65V, SN=8ММ, ВЫСТУПАЮЩИЙ, НО, 300MA, PNP, 3-ПРОВОДНЫЙ, ПЛАСТИКОВЫЙ, С КАБЕЛЕМ 2M, PUR, IP68/69K	0.087	6 - 8 недель (C)	1
3RG4023-0AF30	БЕСКОНТАКТНЫЙ ИНДУКТИВНЫЙ ДАТЧИК ПОЛОЖЕНИЯ BERO M18, DC 15...34V, SN=8ММ, ВЫСТУПАЮЩИЙ, НЗ, 300MA, PNP, 3-ПРОВОДНЫЙ, ПЛАСТИКОВЫЙ, С КАБЕЛЕМ 2M, PUR, IP68/69K	0.086	6 - 8 недель (C)	1
3RG4023-0AG30	БЕСКОНТАКТНЫЙ ИНДУКТИВНЫЙ ДАТЧИК ПОЛОЖЕНИЯ BERO M18, DC 15...34V, SN=8ММ, ВЫСТУПАЮЩИЙ, НО, 300MA, PNP, 3-ПРОВОДНЫЙ, ПЛАСТИКОВЫЙ, С КАБЕЛЕМ 2M, PUR, IP68/69K	0.086	6 - 8 недель (C)	1
3RG4023-0AG31	БЕСКОНТАКТНЫЙ ИНДУКТИВНЫЙ ДАТЧИК ПОЛОЖЕНИЯ BERO M18, DC 15...34V, SN=8ММ, ВЫСТУПАЮЩИЙ, НО, 200MA, PNP, 3-ПРОВОДНЫЙ, НИКЕЛИРОВАННАЯ ЛАТУНЬ, С КАБЕЛЕМ 2M, PVC, IP68/69K	0.114	6 - 8 недель (C)	1
3RG4023-0GA30	БЕСКОНТАКТНЫЙ ИНДУКТИВНЫЙ ДАТЧИК ПОЛОЖЕНИЯ BERO M18, DC 15...34V, SN=8ММ, ВЫСТУПАЮЩИЙ, НЗ, 200MA, NPN, 3-ПРОВОДНЫЙ, ПЛАСТИКОВЫЙ, С КАБЕЛЕМ 2M, PUR, IP68/69K	0.087	6 - 8 недель (C)	1
3RG4023-0GB30	БЕСКОНТАКТНЫЙ ИНДУКТИВНЫЙ ДАТЧИК ПОЛОЖЕНИЯ BERO M18, DC 15...34V, SN=8ММ, ВЫСТУПАЮЩИЙ, НО, 200MA, NPN, 3-ПРОВОДНЫЙ, ПЛАСТИКОВЫЙ, С КАБЕЛЕМ 2M, PUR, IP68/69K	0.086	6 - 8 недель (C)	1
3RG4023-0KA00	БЕСКОНТАКТНЫЙ ИНДУКТИВНЫЙ ДАТЧИК ПОЛОЖЕНИЯ BERO M18, AC/DC 20...265V/320V SN=8ММ, ВЫСТУПАЮЩИЙ, НЗ, 300MA, 2-ПРОВОДНЫЙ, НИКЕЛИРОВАННАЯ ЛАТУНЬ, С КАБЕЛЕМ 2M, PUR, IP67	0.107	4 - 6 недель (B)	1
3RG4023-0KB00	БЕСКОНТАКТНЫЙ ИНДУКТИВНЫЙ ДАТЧИК ПОЛОЖЕНИЯ BERO M18, AC/DC 20...265V/320V SN=8ММ, ВЫСТУПАЮЩИЙ, НО, 300MA, 2-ПРОВОДНЫЙ, НИКЕЛИРОВАННАЯ ЛАТУНЬ, С КАБЕЛЕМ 2M, PUR, IP67	0.108	3 - 5 недель (P)	1
3RG4023-0KB30	БЕСКОНТАКТНЫЙ ИНДУКТИВНЫЙ ДАТЧИК ПОЛОЖЕНИЯ BERO M18, AC/DC 20...265V/320V SN=8ММ, ВЫСТУПАЮЩИЙ, НО, 300MA, 2-ПРОВОДНЫЙ, ПЛАСТИКОВЫЙ, С КАБЕЛЕМ 2M, PUR,IP68/69K	0.081	3 - 5 недель (A)	1
3RG4023-3AA00	БЕСКОНТАКТНЫЙ ИНДУКТИВНЫЙ ДАТЧИК ПОЛОЖЕНИЯ BERO M18, DC 10...65V, SN=8ММ, ВЫСТУПАЮЩИЙ, НЗ, 300MA, PNP, 3-ПРОВОДНЫЙ, НИКЕЛИРОВАННАЯ ЛАТУНЬ, С ШТЕКЕРОМ M12, IP67	0.065	4 - 6 недель (B)	1
3RG4023-3AB00	БЕСКОНТАКТНЫЙ ИНДУКТИВНЫЙ ДАТЧИК ПОЛОЖЕНИЯ BERO M18, DC 10...65V, SN=8ММ, ВЫСТУПАЮЩИЙ, НО, 300MA, PNP, 3-ПРОВОДНЫЙ, НИКЕЛИРОВАННАЯ ЛАТУНЬ, С ШТЕКЕРОМ M12, IP67	0.064	3 - 5 недель (P)	1
3RG4023-3KA00	БЕСКОНТАКТНЫЙ ИНДУКТИВНЫЙ ДАТЧИК ПОЛОЖЕНИЯ BERO M18, AC/DC 20...265V/320V SN=8ММ, ВЫСТУПАЮЩИЙ, НЗ, 300MA, 2-ПРОВОДНЫЙ, НИКЕЛИРОВАННАЯ ЛАТУНЬ, С ШТЕКЕРОМ M12, IP67	0.065	4 - 6 недель (B)	1
3RG4023-3KB00	БЕСКОНТАКТНЫЙ ИНДУКТИВНЫЙ ДАТЧИК ПОЛОЖЕНИЯ BERO M18, AC/DC 20...265V/320V SN=8ММ, ВЫСТУПАЮЩИЙ, НО, 300MA, 2-ПРОВОДНЫЙ, НИКЕЛИРОВАННАЯ ЛАТУНЬ, С ШТЕКЕРОМ M12, IP67	0.064	3 - 5 недель (P)	1
3RG4063-0AF30	БЕСКОНТАКТНЫЙ ИНДУКТИВНЫЙ ДАТЧИК ПОЛОЖЕНИЯ BERO D18ММ, DC 15...34V, SN=8ММ, ВЫСТУПАЮЩИЙ, НЗ, 200MA, PNP, 3-ПРОВОДНЫЙ, ПЛАСТИКОВЫЙ, С КАБЕЛЕМ 2M, PUR, IP68/69K	0.084	6 - 8 недель (C)	1
3RG4063-0AG30	БЕСКОНТАКТНЫЙ ИНДУКТИВНЫЙ ДАТЧИК ПОЛОЖЕНИЯ BERO D18ММ, DC 15...34V, SN=8ММ, ВЫСТУПАЮЩИЙ, НО, 200MA, PNP, 3-ПРОВОДНЫЙ, ПЛАСТИКОВЫЙ, С КАБЕЛЕМ 2M, PUR, IP68/69K	0.084	6 - 8 недель (C)	1
3RG4063-0GA30	БЕСКОНТАКТНЫЙ ИНДУКТИВНЫЙ ДАТЧИК ПОЛОЖЕНИЯ BERO D18ММ, DC 15...34V, SN=8ММ, ВЫСТУПАЮЩИЙ, НЗ, 200MA, NPN, 3-ПРОВОДНЫЙ, ПЛАСТИКОВЫЙ, С КАБЕЛЕМ 2M, PUR, IP68/69K	0.087	6 - 8 недель (C)	1
3RG4063-0GB30	БЕСКОНТАКТНЫЙ ИНДУКТИВНЫЙ ДАТЧИК ПОЛОЖЕНИЯ BERO D18ММ, DC 15...34V, SN=8ММ, ВЫСТУПАЮЩИЙ, НО, 200MA, NPN, 3-ПРОВОДНЫЙ, ПЛАСТИКОВЫЙ, С КАБЕЛЕМ 2M, PUR, IP68/69K	0.084	6 - 8 недель (C)	1
3RG4113-0AG01	БЕСКОНТАКТНЫЙ ИНДУКТИВНЫЙ ДАТЧИК ПОЛОЖЕНИЯ BERO M18, DC 15...34V, SN=8ММ, НЕВЫСТУПАЮЩИЙ, НО, 200MA, PNP, 3-ПРОВОДНЫЙ, НИКЕЛИРОВАННАЯ ЛАТУНЬ, С КАБЕЛЕМ 3M, PUR, IP67	0.151	4 - 6 недель (B)	1
3RG4113-0AG33	БЕСКОНТАКТНЫЙ ИНДУКТИВНЫЙ ДАТЧИК ПОЛОЖЕНИЯ BERO M18, DC 15...34V, SN=8ММ, НЕВЫСТУПАЮЩИЙ, НО, 200MA, PNP, 3-ПРОВОДНЫЙ, НИКЕЛИРОВАННАЯ ЛАТУНЬ, КОРОТКИЙ, С КАБЕЛЕМ 2M, PUR, IP67	0.101	6 - 8 недель (C)	1
3RG4113-3AG01	БЕСКОНТАКТНЫЙ ИНДУКТИВНЫЙ ДАТЧИК ПОЛОЖЕНИЯ BERO M18, DC 15...34V, SN=8ММ, НЕВЫСТУПАЮЩИЙ, НО, 200MA, PNP, 3-ПРОВОДНЫЙ, НИКЕЛИРОВАННАЯ ЛАТУНЬ, С ШТЕКЕРОМ M12, IP67	0.069	3 - 5 недель (P)	1
3RG4113-3AG33	БЕСКОНТАКТНЫЙ ИНДУКТИВНЫЙ ДАТЧИК ПОЛОЖЕНИЯ BERO M18, DC 15...34V, SN=8ММ, НЕВЫСТУПАЮЩИЙ, НО, 200MA, PNP, 3-ПРОВОДНЫЙ, НИКЕЛИРОВАННАЯ ЛАТУНЬ, КОРОТКИЙ, С ШТЕКЕРОМ M12, IP67	0.051	4 - 6 недель (B)	1
