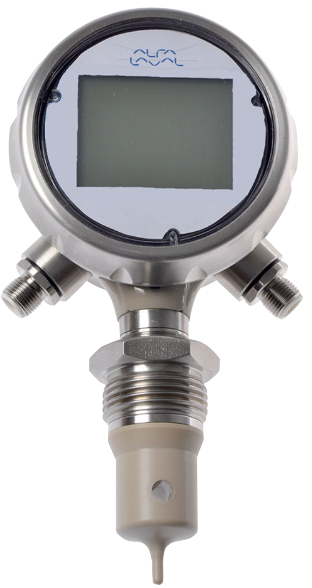

Область применения Датчик проводимости разработан в соответствии с требованиями к датчикам проводимости в гигиенических системах. Основные свойства:
|
 |
|
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ Проводимость Диапазон измерений: ....... от 50 мкСм/см до 1 См/см Точность: 0-500 мкСм/см ............ ≤ 1,5 % 0-1/0-500 мкСм/см ......... ≤ 1,0 % 0-1 мкСм/см ............. ≤ 1,5 % Температура Диапазон измерений: ....... от -20 до 140°C (150°C до 1 часа) Разрешение: . . . . . . . . . . . . . 0,1°C Точность: . . . . . . . . . . . . . . . < 0.4 % Повторяемость: . . . . . . . . . . . 0,2% FS Класс защиты: . . . . . . . . . . . . IP67 Макс. давление среды: . . . . . . 10 бар Электрические данные Электропитание: . . . . . . . . . . 15-35 В пост. тока Потребляемая мощность, макс. 180 мА Выходная проводимость: . . . . . 4-20 мА, макс. нагрузка 500 Ом, Выходная температура: . . . . . . 4-20 мА, макс. нагрузка 500 Ом, Соединение: ............. Штекер M12 или кабельный сальник M16 Время отклика: . . . . . . . . . . . <3 мс Температура окружающего воздуха Без дисплея ............. от - 40 до 85°C С дисплеем ............. от - 30 до 80°C |
ФИЗИЧЕСКИЕ ХАРАКТЕРИСТИКИ Длина датчика (L): . . . . . . . . . Короткий или длинный Корпус (ø): . . . . . . . . . . . . . . 80 мм Материалы Контактирующие со средой элементы (короткий): . . . . . . . ПЭЭК Контактирующие со средой элементы (длинный): . . . . . . . ПЭЭК Корпус . . . . . . . . . . . . . . . . . AISI 304 Обработка поверхности: . . . . . Ra < 0,8 мкм Рабочая температура Контактирующие с продуктом: .. от -20 до 140 °C (150Корпус: ................. от -20°C до +80°C Вес Датчик проводимости: ....... Приблиз. 1500 гр. Технологическое присоединение - Хомут DN38 (ISO2852)/хомут DN40 (DIN32676) - Хомут DN50 (ISO2852)/хомут DN51 (DIN32676) - G1" (ISO228) - DN32 (DIN11851) - DN40 (DIN11851) - DN50 (DIN11851) - Соединение HTC 1½” - Соединение HTC 2” - Соединение HTC 2½" - Соединение HTC 3” - Соединение HTC 4” |
|
Разрешение проводимости |
|
|
|
|
|
|
|
|
|
|
|
Диапазон |
|
Разрешение |
|
|
|
0 |
до 0,5 |
мС/см |
0.001 |
мС/см |
|
0 |
до 1 |
мС/см |
0.001 |
мС/см |
|
0 |
до 2 |
мС/см |
0.010 |
мС/см |
|
0 |
до 3 |
мС/см |
0.010 |
мС/см |
|
0 |
до 5 |
мС/см |
0.010 |
мС/см |
|
0 |
до 10 |
мС/см |
0.100 |
мС/см |
|
0 |
до 20 |
мС/см |
0.100 |
мС/см |
|
0 |
до 30 |
мС/см |
0.100 |
мС/см |
|
0 |
до 50 |
мС/см |
0.100 |
мС/см |
|
0 |
до 100 |
мС/см |
1.000 |
мС/см |
|
0 |
до 200 |
мС/см |
1.000 |
мС/см |
|
0 |
до 300 |
мС/см |
1.000 |
мС/см |
|
0 |
до 500 |
мС/см |
1.000 |
мС/см |
|
0 |
до 999 |
мС/см |
1.000 |
мС/см |

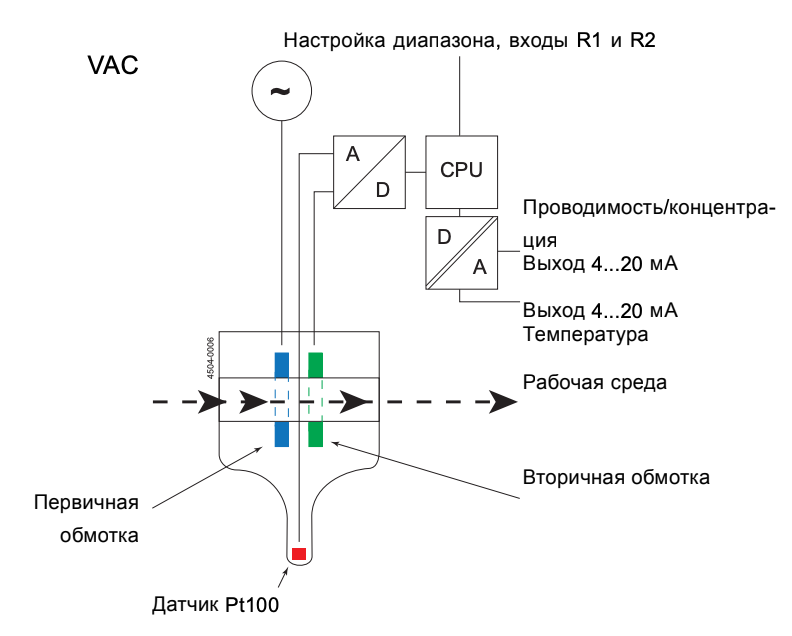

Принцип действия
Индуктивное измерение проводимости основано на принципе трансформатора. Первичная обмотка трансформатора управляется генератором напряжения постоянного тока. Поток жидкости протекает
в канале измерительной головки и образует контур проводника, связывающий первичную и вторичную обмотки трансформатора.
Выходной ток пропорционален проводимости среды. Формирование, усиление и преобразование сигналов обеспечивают выходной сигнал 4...20 мА от гальванически изолированного цифро-аналогового преобразователя.
Быстро реагирующий датчик температуры в наконечнике компенсирует значение температуры жидкости, обеспечивая максимальную точность и надежность.
Электрические данные и соединения
Оба выходных сигнала стандартным образом изолированы от источника питания. Регулировка диапазона измерений и локальных показаний проводимости и температуры осуществляется на сенсорном экране. Выбор диапазона может также осуществляться дистанционно.

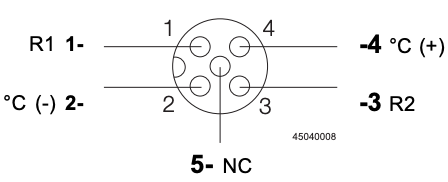

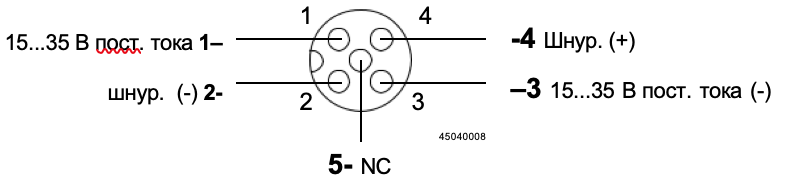

Левостороннее электрическое соединение (вид спереди)
|
Левосторонний, M12, 5 штыревой соединитель |
|
||||||||
|
1. Коричневый |
Питание (+) |
|
(15 ... |
35 В пост. |
|||||
|
|
|
|
|
|
|
|
|
тока) |
|
|
2Белый |
Сост. (-) |
|
(4 ... 20 мА) |
||||||
|
3. |
Синий |
Питание (-) |
|
(15 ... |
35 В пост. |
||||
|
|
|
|
|
|
|
|
|
тока) |
|
|
4. |
Черный |
Сост. (+) |
|
(4 ... 20 мА) |
|||||
|
5. NC |

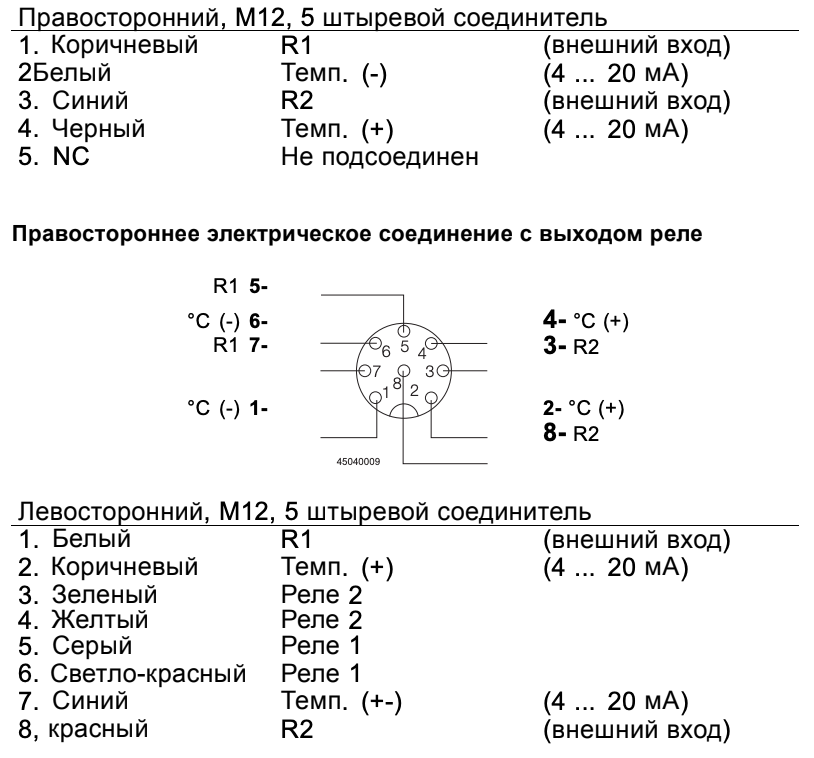

Не подсоединен |
|
|
||||||
