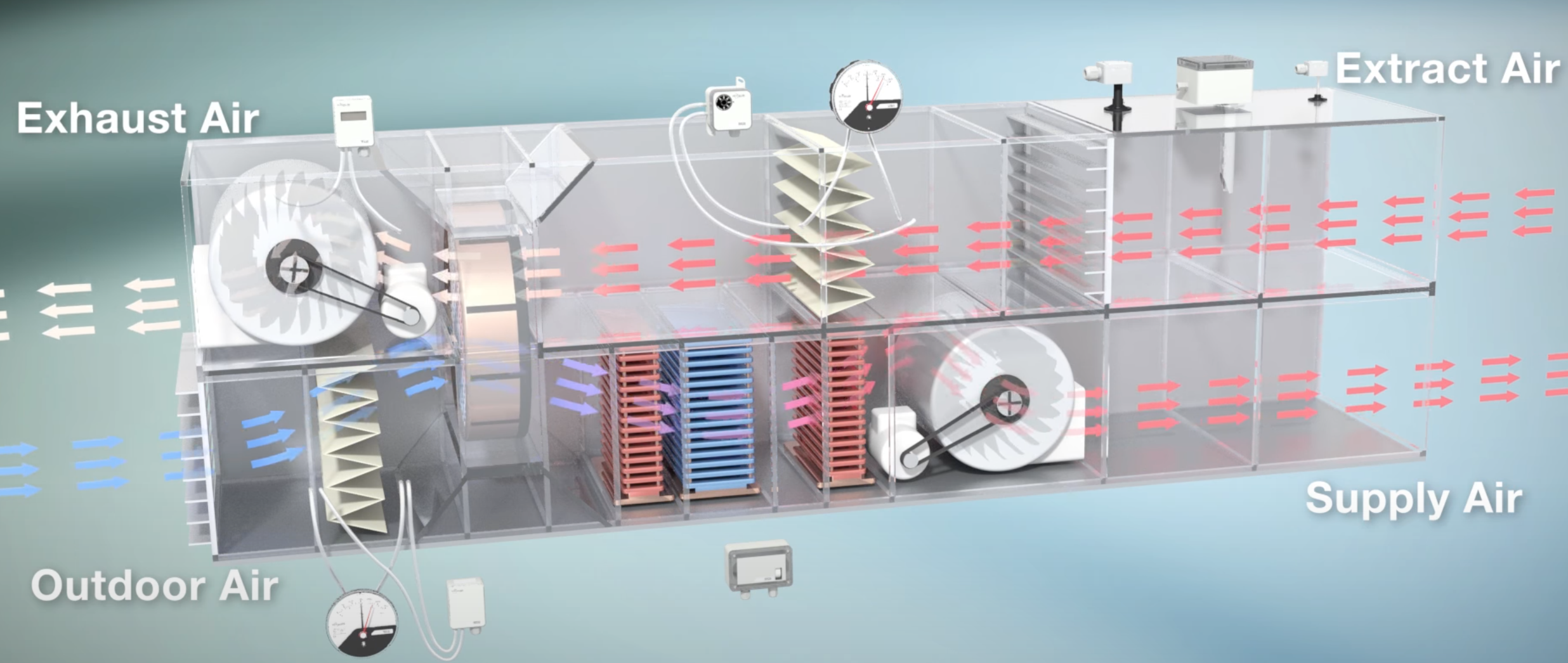

Датчики в припливно-витяжних установках

АВІГАН, Інженерне Бюро пропонує датчики для припливно-витяжних установок, датчики для вентиляції та кондиціювання повітря та широкий спектр вимірювальних приладів для центральних кондиціонерів та вентиляційних систем. Диференціальні манометри, перемикачі та датчики використовуються для контролю фільтрів та вентиляторів.

Витратоміри повітря та перетворювачі швидкості повітря вимірюють витрату та швидкість повітря в повітроводах та системах кондиціонування повітря. Використання термостата захисту від замерзання додатково запобігає пошкодженню теплообмінників від замерзання за рахунок контролю температури на стороні повітря.

Крім того, цифровий датчик температури вентиляційного каналу та датчик відносної вологості та температури у вентиляційному каналі доступні для вимірювання температури та вологості в системах вентиляції та кондиціювання повітря. Для контролю фільтра підходить комбінація механічного приладу для вимірювання перепаду тиску та реле перепаду тиску. Асортимент доповнюється датчиком якості повітря для летких органічних сполук (ЛОС) та датчиком CO 2 , що використовується для вимірювання вмісту вуглекислого газу повітря.

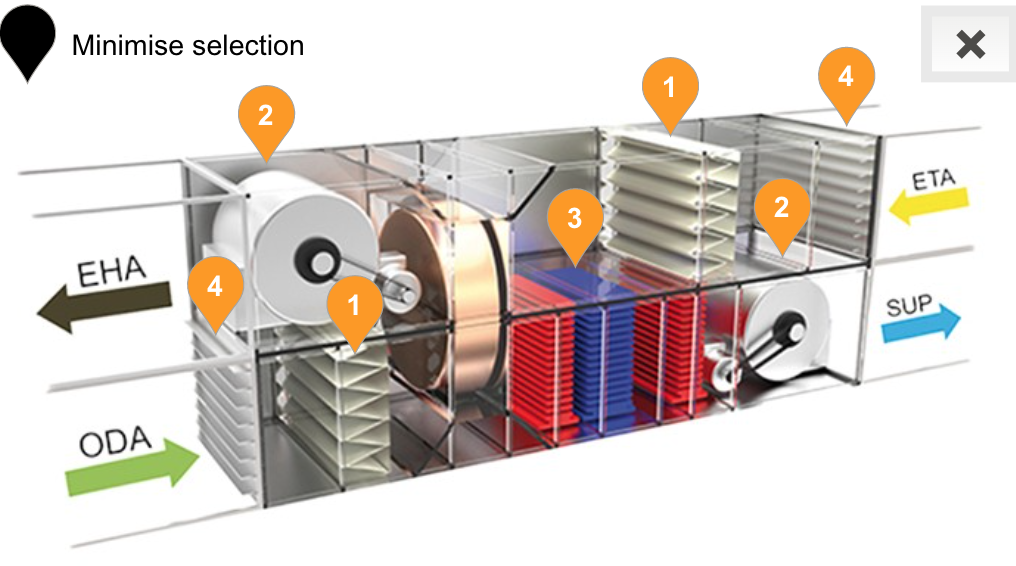

1. Відділення для фільтра (використовуємо датчик диференціального тиску)

2. Відділення для вентилятора (використовуємо датчик витрати повітря)

3. Теплообмінник (використовується датчик захисту від замерзання)

4. Вентиляційний канал (застосовується датчик температури, якості повітря, датчик швидкості повітря)

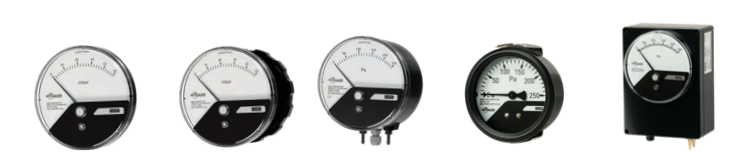

Манометри диференціального тиску

	Диференціальний манометр Eco	Диференціальний манометр	Диференціальний манометр з електричним вихідним сигналом	Диференціальний манометр, номінальний розмір63	Диференціальний манометр з реле тиску
Модель	A2G-05	A2G-10	A2G-15	A2G-mini	A2G-90
Застосування	Аналоговий дисплей та моніторинг низьких перепадів тиску в системах вентиляції та кондиціонування повітря та в чистих приміщеннях	• Аналоговий дисплей та моніторинг низьких перепадів тиску в системах вентиляції та кондиціонування повітря та в чистих приміщеннях	Аналоговий дисплей та передача електричної вимірюваної величини низьких перепадів тиску в системах вентиляції та кондиціонування повітря та в чистих приміщеннях	Аналоговий дисплей та моніторинг диференціальних тисків з мінімальними вимогами до місця	Аналоговий дисплей та моніторинг диференціальних тисків за допомогою вбудованого перемикача в системах вентиляції та кондиціонування повітря та в чистих приміщеннях
Спеціальні особливості	Необхідний відповідно до VDI 6022 з усіма ступенями фільтру в системах вентиляції та кондиціонування > 1000 м3/год Дуже невелика монтажна глибина (42 мм), тому ідеально підходить для заглибленого встановлення у двері, корпусні панелі та стіни Також випускається у виконанні без силікону	Необхідний відповідно до VDI 6022 з усіма ступенями фільтру в системах вентиляції та кондиціонування > 1 000 м3/год Установка без інструментів при використанні вбудованої версії Також випускається у виконанні без силікону	Установка без інструментів при використанні вбудованої версії На звороті два з'єднання G 1/8" внутр. для відповідних різьбових з'єднань під тиском Вбудований ущільнювальний елемент для прямої установки у вентиляційний канал	• Спеціально розроблений для малих та середніх центральних систем кондиціонування повітря Виконання директиви ErP 2018 щодо моніторингу фільтра	Оптичний та електричний моніторинг диференціальних тисків Компактний і елегантний чорний корпус Пиловологозахист IP65, тому ідеально підходить для зовнішнього застосування УФ-стійкість
Особливості	Простий та швидкий монтаж Вбудований ущільнювальний елемент для прямої установки у вентиляційний канал Фіксоване заднє з'єднання з процесом у кутовій формі для шлангів для вимірювання тиску Ø 4 ... 6 мм. Не потребує обслуговування Максимальний робочий тиск 20 кПа	Простий та швидкий монтаж Конструкція з двох частин (вимірювальний елемент і корпус) Вбудований ущільнювальний елемент для прямої установки у вентиляційний канал або приладову панель Доступний у вигляді вбудованого або надбудованого виконання Максимальний робочий тиск 20 кПа	Електричний вихідний сигнал 0... 10 В (3-провідний) Простий та швидкий монтаж Конструкція з двох частин (вимірювальний елемент і корпус) Доступний у вигляді вбудованого або надбудованого виконання Максимальний робочий тиск 20 кПа	Оптимальна читабельність з мінімальними вимогами до місця Цільнометалевий дизайн Простий та швидкий монтаж Без силикону	Компактний індикатор і перемикач тиску, встановлений в пластиковому корпусі Однополюсний мікроперемикач (перемикаючий контакт) Точка перемикання регулюється при встановленні Усі з'єднання вже попередньо зібрані
Діапазон вимірювання	Від 0 ... 50 Па до 0 ... 12 500 Па, Від -25 ... +25 Па до -1 500 ... +1 500 Па, інші ± діапазони за запитом	Від 0 ... 50 Па до 0 ... 12 500 Па, Від -25 ... +25 Па до -1 500 ... +1 500 Па, інші ± діапазони за запитом	Від 0 ... 50 Па до 0 ... 12 500 Па, Від -25 ... +25 Па до -1 500 ... +1 500 Па, інші ± діапазони за запитом	0 ... 250 Па 0 ... 500 Па 0 ... 750 Па 0 ...1 000 Па	Від 0 ... 250 Па до 0 ... 6 000 Па
Пиловологозахист	IP54 (опція IP65)	IP54 (опція IP65)	IP54 (опція IP65)	IP68	IP65
Деталі

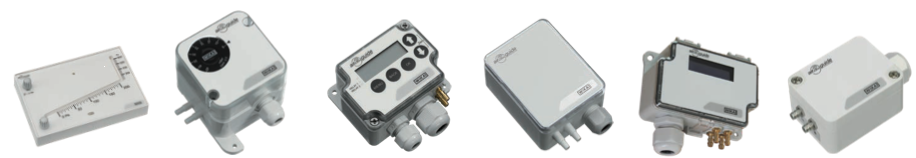

Манометри диференціального тиску

Нахилений трубчастий манометр	Реле диференціального тиску	Перетворювач / перемикач диференціального тиску з дисплеєм	Перетворювач диференціального тиску	Подвійний перетворювач диференціального тиску	Перетворювач диференціального тиску Eco
A2G-30	A2G-40	A2G-45	A2G-50	A2G-52	A2G-55
Аналоговий дисплей та моніторинг низьких перепадів тиску в застосуваннях вентиляції та кондиціонування повітря	Для контролю перепаду тиску повітря та інших негорючих та неагресивних газів	Електрична передача вимірюваної величини та моніторинг диференціальних тисків за допомогою вбудованого перемикача в системах вентиляції та кондиціонування повітря та в чистих приміщеннях	Передача електрично вимірюваної величини диференціального тиску в системах вентиляції та кондиціонування повітря, та в чистих приміщеннях	Передача електрично вимірюваної величини диференціального тиску в системах вентиляції та кондиціонування повітря, та в чистих приміщеннях	Передача електрично вимірюваної величини диференціального тиску в системах вентиляції та кондиціонування повітря, та в чистих приміщеннях
Відсутність протікання вимірюваної рідини у разі надлишкового тиску Просте налаштування нуля Наліпки міток граничного тиску	Економний механічний перемикач диференціального тиску Просте встановлення точки перемикання Функція перемикання як нормально замкнутий або нормально розімкнутий контакт	Додатково пропонується з автоматичним регулюванням нуля та другим реле Вільно налаштована точка перемикання для зростання та падіння тиску Вільно налаштований гістерезис для точки перемикання	Три варіанти тиску, кожен з вісьмома різними діапазонами тиску Випускається як версія зModbus® П'єзорезистивний принцип вимірювання Автоматичне регулювання нуля (опція)	Вихідний сигнал Modbus® Вимірювання тиску двох різних контрольних точок За допомогою вхідного інтерфейсу безпосередньо до вимірювального приладу можна підключити до двох передавачів температури або аналоговий сигнал 0 ... 10 В.	Компактна та надійна конструкція Пиловологозахист IP65, тому ідеально підходить для зовнішнього застосування
Простий y мотажі та демонтажі Захист від протікання Логарифмічна шкала, що легко читається	Просте в установці та монтажі Дуже надійне Міцний корпус і практичний дизайн	Електричний вихідний сигнал 0... 10 В (3-провідний) Простий та швидкий монтаж Без обслуговування Максимальний робочий тиск 20 кПа	Електричний вихідний сигнал 0... 10 В або 4... 20 мА можна вибрати безпосередньо на приладі за допомогою перемичок Простий та швидкий монтаж та введення в експлуатацію РК-дисплей (опція) Без обслуговування Максимальний робочий тиск 20 кПа	Простий монтаж Два датчика диференціального тиску в одному приладі Два входи для датчиків температури або аналогового сигналу З інтерфейсом Modbus® Дворядковий РК-дисплей для прямого зчитування обох значень тиску	Вихідний сигнал 0 ... 10 В або 4 ... 20 мА Без обслуговування Простий у використанні Висока точність
0 ... 600 Па	Від 20 ... 200 Па до 500 ... 4 500 Па	-500 ... +500 Па (-100 ... +100 Па, -250 ... +250 Па, -300 ... +300 Па) або 0 ... 2 500 Па (0 ... 100 Па, 0 ... 250 Па, 0 ... 1 000 Па)	Від - 50 ... +50 Па до 0 ... 7 000 Па	-250 ... +2 500 Па та -250 ... +7 500 Па	Від 0 ... 250 Па до 0 ... 5 000 Па
IP54	IP54	IP54	IP54	IP54	IP65
Сторінка 20	Сторінка 22	Сторінка 24	Сторінка 26	Сторінка 28	Сторінка 30

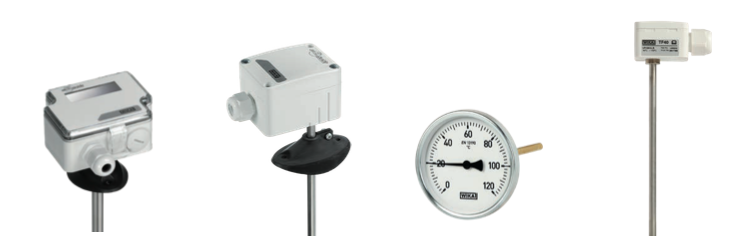

Прилади для вимірювання у вентиляційних каналах

	Вимірювач швидкості повітря	Електронний датчик температури вентиляційного каналу	Біметалевий термометр	Датчик температури каналу
Модель	A2G-20	A2G-60	A51	TF40
Застосування	Для вимірювання швидкості та температури повітря та інших негорючих та неагресивних газів	Для вимірювання температури газоподібних середовищ в системах опалення, вентиляції та кондиціонування	Для моніторингу температури у вентиляційних системах та в системах кондиціонування та холодильного обладнання	Для моніторингу температури у вентиляційних системах та в системах кондиціонування та холодильного обладнання
Спеціальні особливості	Три вимірювальні діапазони, що регулюються безпосередньо на приладі за допомогою перемичок Вбудоване вимірювання температури	Для прямого монтажу на круглі вентиляційні труби або прямокутні вентиляційні канали Доступний як пасивний датчик, з датчиком Pt1000 або Ni1000, або як перетворювач	Задній фланець З монтажним фланцем	З монтажним фланцем З захисною гільзою
Особливості	Електричний вихідний сигнал 0... 10 В або 4... 20 мА регулюється безпосередньо на приладі за допомогою перемичок Вихідний сигнал для швидкості та температури повітря в одному приладі З комутаційним виходом (опція) Монтажний фланець для монтажу на круглі вентиляційні труби або прямокутні вентиляційні канали Без обслуговування	Простий монтаж, в т.ч. монтажний фланець Компактна та надійна конструкція Прямий монтаж на круглі вентиляційні труби або прямокутні вентиляційні канали Сенсор Pt1000 або Ni1000 Також доступний з електричним вихідним сигналом (0... 10 В або 4... 20 мА)	Клас 2 за EN 13190 Корпус: оцинкована сталь 2 конструкції з'єднання	Найменший дизайн корпусу Швидкий та простий монтаж
Діапазон вимірювання	Швидкість повітря: 0... 2 м/с, 0... 10 м/с та 0... 20 м/с (регулюється на приладі за допомогою перемичок)Температура: 0 ... 50 °C	Від 0 ... 50 до 0 ... 250 °C (активний) -50 ... +260 °C (пасивний)	Від -30 ... +50 °C до 0 ... +120 °C	-30 ... +130 °C -50 ... +200 °C
Пиловологозахист	IP54	IP65	--	IP65
Деталі	Сторінка 42	Сторінка 44	Сторінка 46	Сторінка 48

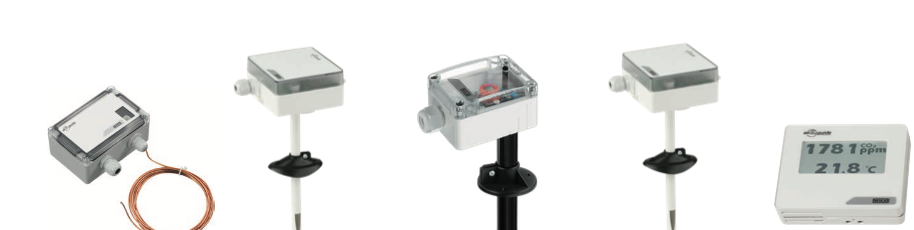

Термостат проти замерзання	Датчик вентиляційного каналу для відносної вологості та температури	Датчик вентиляційного каналу для якості повітря, ЛОР	Датчик вентиляційного каналу для CO2 та температури	Панелі управління із вбудованим кімнатним датчиком
A2G-65	A2G-70	A2G-80	A2G-85	A2G-200
Для контролю температури з боку повітря та запобігання пошкодження морозом водонагрівачів у системах вентиляції та кондиціонування	Для вимірювання відносної вологості та температури газоподібних середовищ в системах опалення, вентиляції та кондиціонування	Для вимірювання якості повітря в приміщенні, чим більший вихідний сигнал датчика (0 ... 10 В), тим гірше якість повітря	Для вимірювання вмісту CO2 та температури газоподібних середовищ в системах опалення, вентиляції та кондиціонування	Для вимірювання температури, вуглекислого газу (CO2) та відносної вологості повітря в приміщенні
Маленький диференціал перемикання Автоматичне скидання	Вихідний сигнал для відносної вологості та температури повітря в одному приладі Дворядковий РК-дисплей (опція) для дуже хорошої читабельності Випускається як версія зModbus®	Вимірювання летючих органічних речовин (ЛОР) у вентиляційних каналах Напівпровідниковий датчик діоксиду олова Висока точність вимірювання	Вихідний сигнал для CO2 та температури повітря в одному приладі Дворядковий РК-дисплей (опція) для дуже хорошої читабельності Випускається як версія зModbus®	Можлива пряма команда управління до контролерів вищого рівня Реле вимикача можна налаштувати за допомогою всіх трьох вимірювань Передача вимірюваної величини через аналогові, електричні вихідні сигнали абоModbus®
Простий монтаж Компактна та надійна конструкція Висока відтворюваність Вбудований комутаційний вихід З автоматичним скиданням	Електричний вихідний сигнал 0... 10 В Простий монтаж Компактна та надійна конструкція Без обслуговування Безгвинтова кришка для швидкого підключення	Задане значення необхідної якості повітря може бути налаштоване при встановленні Дуже низьке споживання електроенергії	Електричний вихідний сигнал 0... 10 В Простий монтаж Компактна та надійна конструкція Без обслуговування Безгвинтова кришка для швидкого підключення	Три виконання: - вимірювання відносної вологості та температури - Вимірювання CO2 та температури - Вимірювання CO2, температури та відносної вологості Вихідний сигнал регулюється між 0... 10 В або 4... 20 мА
Діапазон налаштування для заданої точки -10 ... +15 °C (заводська настройка 5 °C)	Відн. вологість: 0 ... 90 % Температура: 0 ... 50 °C	0 ... 10 В, навантаження мін. 10 кОм	CO2: 400 ... 2 000 ppm Температура: 0 ... 50 °C	CO2: 400 ... 2 000 ppm Температура: 0 ... 50 °C Відносна вологість: 0 ... 90 °C
IP65	IP20	IP20	IP20	IP20
Сторінка 50	Сторінка 52	Сторінка 54	Сторінка 56	Сторінка 58
