Датчик движения навесного исполнения IP55 пассивно регистрирует передвижение излучающего тепло объекта в зоне обнаружения и автоматически коммутирует (вкл/выкл) нагрузку. Работа датчика движения подтверждается мигающим красным светодиодом, встроенным в сенсор.

Автоматическое подавление ошибок срабатывания: ошибочное срабатывание на кусты и деревья сведено к минимуму.

Автоматическая стабилизация диапазона: температурный элемент в датчике регулирует усиление в электрической схеме.

The device is also designed for installation in existing staircase light timer systems.

Настенная и потолочная установка. Специальный кожух для установки на внешние/внутренние углы здания.

Замечание: Можно заказать дополнительный дистанционный ИК-пульт управления для версии 290°.

Дизайн

Настенная и потолочная установка датчика движения.

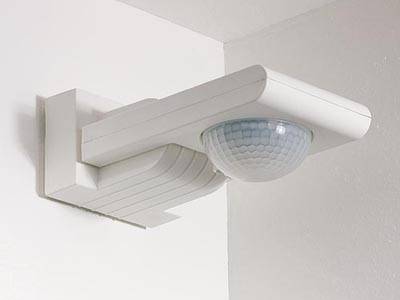

Настенныя установка

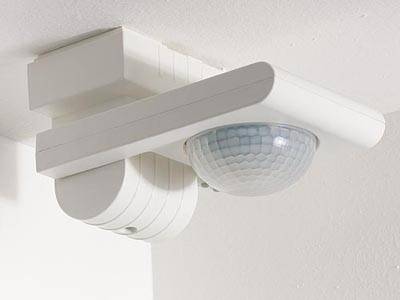

Потолочная установка

Используя специальные основания, датчик движения можно установить на веншний/внутренний 90° угол стены.

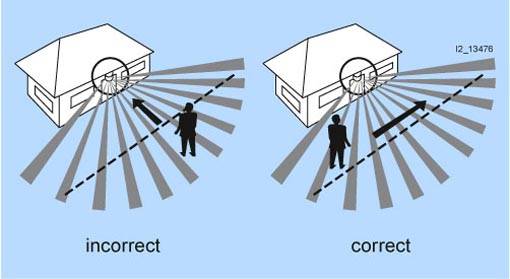

Для оптимального детектирования, датчик движения должен быть установлен перпендикулярно направлению движения объекта.

Позиционирование датчика движения

Оптимальная высота установки составляет2.50 m.

When mounting a light in the sensing range of the motion detector, there must be a clearance of at least 0.5 m.

Нельзя устанавливать датчик движения прямо над источником света (по возможности - в стороне).

Для более четкого разграничения зоны обнаружения и селекции помех необходимо установить на датчик специальную вырезаемую пластиковую крышку .

Функции

Включение

При первом включении или при прерывании подачи питания более 3 сек., датчик движения перезапускается.

Фаза инициализации

При запуске фазы инициализации, нагрузка подключается в течении 2 сек. Красный светодиод, расположенный внутри линзы, мигает 3 раза в сек. в течении 45 сек. до момента переключения в тестовый режим.

Тестовый режим

Пользователь может вручную проверить зону обнаружения режима независимой яркости в диапазоне включения от 2 сек и задержки от 2 сек.

В течении проверки возможно изменять направление и угол обнаружения линзы. По окончании тестового режима (порядка 10 мин) датчик движения автоматически переходит к заводским установкам (яркость: 7 lux / задержка 2 min) или к индивидуальным установкам.

Если вы хотите возобновить тестовый режим, необходимо одновременно нажать кнопки S1  S2 и ударживать их  3-5 сек. Светодиод будет быстро мигать 3 сек. и затем загориться постоянно. Когда кнопки будут отпущены, тестовый режим подтвердиться двойным миганием светодиода. Чтобы отменить тестовый режим, коротко нажмине кнопки S1 или S2. После максимум 10 мин. датчик движения автоматически вернется к установленным ранее параметрам (заводским или индивидуальным).

Зона обнаружения

Зону обнаружения можно изменять поворотом линзы вправо/влево +/- 30°.

Если Вам необходима определенная зона обнаружения, Вы можете установить сегментированную крышку на линзу и вырезать нужный сегмент в ней для детектирования требуемой зоны обнаружения.

Зону обнаружения можно также изменять по высоте путем поворота шарнира, на котором установлена линза, на угол до 120°.

Возврат к заводским настройкам

Одновременное нажатие на кнопки S1 и S2 в течении 6 сек. Датчик движения возвращается к заводским настройкам (яркость: 7 lux / задержка: 2 min). Это подтверждается двойным миганием светодиода.

Индивидуальнаф установка

Вы можете использовать кнопки S1 и S2 для индивидуальной установки пороговой яркости и времени задержки на отключение.

Режим независимой яркости

В этом режиме, включение нагрузки и установка времени задержки на отключение независит от установленной пороговой яркости.

Режим зависимой яркости

В этом режиме, при обнаружении движения нагрузка включается на установленное время задержки, если окружающая яркость ниже установленной. Если требуется измените пороговый уровень яркости, нужно нажать на кнопку S1 и удерживать не менее 3 сек. для записи текущего значения яркости в память датчика движения.

Импульсный режим

Импульсный режим активируется/деактивируется нажатием кнопки S2 более 3 сек. В этом режиме нагрузка включается на 1 сек. пр детектировании двежения, если яркость падает ниже установленного значения. После этого в течении 9 ске. не происходит никаких реакций на происходящее дижение.

Замечание: Удерживая кнопку более 3 сек., Вы можете переключаться между импульсным режимом и режимом установки времени задержки на отключение.

Импульсный режим в основном служит для систематического контроля лестничных световых таймеров.

Выбор индивидуального времени задержки на отключение

Требуемая задержка устанавливается нажатием на кнопку S2 менее 3 сек. Повторное нажатие на кнопку S2 более 3 сек. позволяет запомнить время между первым и вторым нажатием как индивидуальное время задержки. Самое короткое время задержки, которое может быть запрограммировано составляет 5 сек.

Технические данные
