Демонстрационный стенд SINAMICS DCM

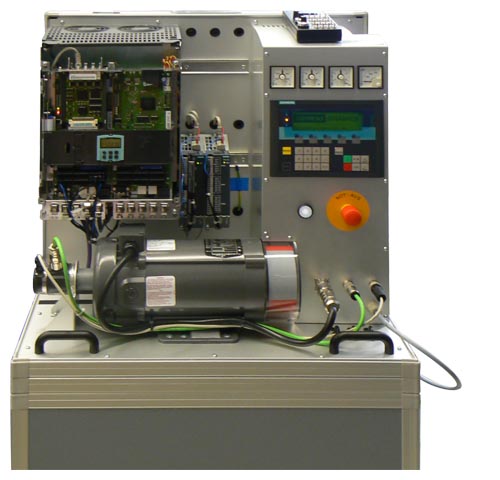

Демонстрационный чемодан, открытый
Демонстрационная модель SINAMICS DC Master вмонтирована в прочный корпус и полностью готова к работе. Она включает конвертер DC 480 V 3 AC, DC 30 A, электродвигатель постоянного тока на 1 кВт, а также многочисленные варианты и принадлежности. Чемодан имеет два встроенных транспортных колеса и шарнирную ручку.
Объем поставки
В демонстрационный чемодан SINAMICS DC Master включены следующие основные компоненты, в том числе необходимый монтаж, связь и кабели сигнала:
- Преобразователь DC 6RA8018-6FV62-0AA0-Z; Z=G00+G10+G20+S01 G00 = расширенный CUD левый G10 = стандартный CUD правый G20 = коммуникационная панель CBE20 лев. S01 = карта памяти лев.
- TM31 терминальный модуль
- TM15 терминальный модуль
- AOP30 расширенная панель оператора
- Фильтр подавления радиопомех
- Трехфазный коммутирующий реактор для цепи обмотки ротора
- Однофазный коммутирующий реактор для цепи обмотки возбуждения
- Электродвигатель постоянного тока 1 кВт, 1 750 оборотов в минуту
- Кодирующее устройство импульса OG 60 DN 2040 CI
- Аналоговый тахометр GT 5.05 L/410, Vo = 10 V/1 000 rpm
- Ввод в эксплуатацию коробки для SINAMICS DC Master для управления аналоговыми и цифровыми входами и выходами
Свободные функциональные блоки и диаграмма контроля привода могут использоваться без каких-либо ограничений.
Демонстрационный чемодан также доступен без встроенного электродвигателя постоянного тока для управления внешне установленным электродвигателем постоянного тока (Номинальные данные преобразователя должны быть соблюдены).
Область применения
Демонстрационный стенд SINAMICS DCM - Демонстрация DC приводов клиентам
- Обучение Siemens сотрудников и клиентов
- Испытание конфигурации
Группа автоматизации может быть осуществлена с использованием демонстрационного чемодана SIMATIC вместе с одними или несколькими SINAMICS DC Master демонстрационными чемоданчиками.
Функции
Демонстрационный стенд SINAMICS DCM Упраление
Источники команд:
- пульт, который подключен к клеммам блока TM15 и TM31
- панель оператора AOP30
- интерфейс PROFIBUS
- интерфейс PROFINET
Описание производится с демонстрационным чемоданчиком. Это наглядно демонстрирует принцип панели оператора и возможных функций оператора управления. Чтобы использовать STARTER требуется программирование устройства или ПК. Системные требования описаны в разделе STARTER.
Технические данные
Демонстрационный стенд SINAMICS DCM | SINAMICS DCM демонстрационный чемоданчик | |
|---|---|
| Питание от сети |
|
| Напряжение питания | 400 в 3 AC (+15 %/-20 %) |
| Номинальная частота | 45 … 65 Гц |
| Соединительный кабель с разъемом 16‑A-CECON (5UR5076‑3), длина | примерно 4 м |
| Line connection fusing required | 16 A |
| Размеры и вес |
|
| ширина | примерно 680 мм |
| высота | примерно 700 мм |
| глубина | примерно 430 мм |
| вес со встроенным двигателем DC | примерно 70 кг |
| вес без мотора | примерно 55 кг |
Заказные данные
Цена на сайте указана розничная в ЕВРО без учета НДС.Для уточнения цены и размера предоставляемой скидки - звоните или присылайте заявки
| Заказной номер | PG | Описание продукта | Цена |
| 6RX1800-0SM00 | 691 | DEMONSTRATION CASE SINAMICS DCM WITH DC MOTOR | 16362.00 |
| 6RX1800-0SV00 | 691 | DEMONSTRATION CASE SINAMICS DCM WITHOUT DC MOTOR | 12726.00 |
