| Напряжение питания | питание от сети 230 В (двуз проводное подключение)
номинальное напряжения: 230 В AC, 50 Hz |

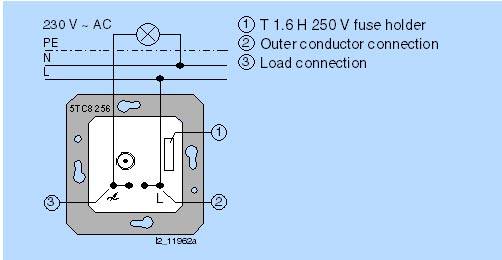

| Устройство защиты от тока короткого замыкания | через предохранитель (1)
(держатель содержит запасной предохранитель) |
| Силовой выход | |
| | один с двумя зажимами (3) |
| | 230 В, 50/60 Гц |
- номинальная нагрузка
(темп. окру. среды до 35 °C) | |
- нагрузка лампами накаливания
| 50 ... 400 Вт |
- низковольтные галогенные лампы
| 50 ... 400 Вт |
| | могут быть совмещены только нагрузки ламп накаливания и низковольтых галогенных ламп |
- максимальная общая потребляемая мощность в зависимости от температуры окружающей среды
| | Предуприждение:
в зависимости от условий применения общую потребляемую мощность следует уменьшить на 20 % - при встраивании деревянное основание, сухую штукатурку, пенобетон или полую стену
- при встраивании в многоместные комбинации или коробки для открытой установки
|
| Подключение | четыре винтовых зажима с защитой от скольжения,у двух из которых всегда одинаковый потнциал
допустимы следующие поперечные сечения проводников - 0.5 ... 4.0 мм² одножильный провод
- 0.5 ... 2.5 мм², , многожильный провод с оконцевателем без изолирующего бортика (герметичная опрессовка)
|
| Механические характеристики | |
| | пластик |
| | ширина модуля: 71 мм x 71 мм монтажная глубина: 32 мм |
| | ок. 95 г |
| | ок. 1000 кДж |
| | в монтажные коробки 60 mm Ø, глубиной 40 мм согласно DIN 49 073-1 |
| Электробезопасность | |
- степень загрязнения (согласно IEC 60 664-1)
| 2 |
- степень защиты (согласно EN 60 529)
| IP20 |
- категория перенапряжения (согласно IEC 60 664-1)
| III |
| | Удовлетворяет EN 60669-2-1 |
| Требования по электромагнитной совместимости (ЭМС) | Удовлетворяет EN 60669-2-1, EN 61000-6-3 и EN 61000-6-1 |
| Условия окружающей среды | |
- стойкость к климатическим воздействиям
| EN 50090-2-2 |
- температура окр. среды в рабочем режиме
| -5 ... +45°C |
| | -25 ... +70°C |
- относительная влажность (без образования конденсата)
| 5 ... 93 % |
| Сертификация | VDE и KEMA |
