Напряжение питания

питание от сети 230 В (двуз проводное подключение)
номинальное напряжения: 230 В, 50 Гц

Устройство защиты от тока короткого замыкания

через предохранитель A1
(держатель содержит запасной предохранитель)

Устройство защиты от перегрузки

универсальный диммер отключается при перегрузке (после превышении максимально допустимой температуры)  после охлаждения диммер включается

Силовой выход

• количество

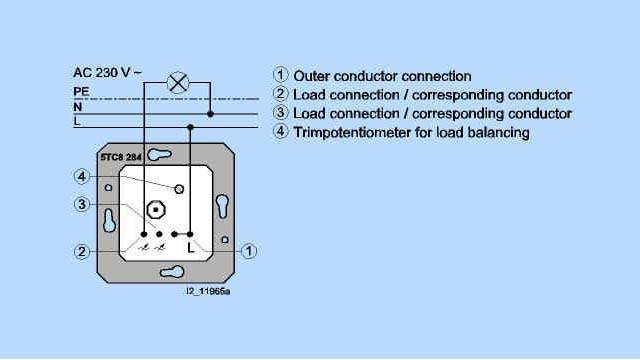

два винтовых зажима для схем включения из двух точек ((2) and (3))

• номинальное напряжение

230 В, 50/60 Гц

• номинальная нагрузка
  (темп. окру. среды до 35 °C)

• нагрузка лампами накаливания

50 ... 600 Вт

• высоковольтные галогенные лампы

50 ... 600 Вт

• низковольтные галогенные лампы, магнитные трансформаторы

25 ... 525 Вт

• комментарий

подключения

• лампы накаливания
• магнтные трансформаторы

не возможны

• максимальная общая потребляемая мощность в зависимости от температуры окружающей среды

Предупреждение:
в зависивости от условий применения общую потребляемую мощность следует уменьшить на 20 %

• при встраивании в деревянное основание, сухую штукатурку, пенобетон или полую стену
• при встраивании в многоместные комбинации или коробки для открытой установки

Подключение

четыре винтовых зажима с защитой от скольжения

допустимы следующие поперечные сечения проводников

• 0.5 ... 4.0 мм² одножильный провод
• 0.5 ... 2.5 мм², многожильный провод с оконцевателем без изолирующего бортика (герметичная опрессовка)

Механические характеристики

• корпус

пластик

• габариты

ширина модуля: 71 мм x 71 мм, монтажная глубина: 32 мм

• вес

ок. 95 г

• тепловая нагрузка

ок. 1000 кДж

• монтаж

в монтажные коробки 60 мм Ø, 40 ммm глубиной согласно DIN 49073-1

Электробезопасность

• степень загрязнения (согласно IEC 60 664-1)

2

• степень защиты (согласно EN 60 529)

IP20

• категория перенапряжения (согласно IEC 60 664-1)

III

• стандарт

удовлетворяет EN 60669-2-1

требования по электромагнитной совместимости (ЭМС)

удовлетворяет EN 60669-2-1, EN 61000-6-3 и EN 61000-6-1

Условия окружающей среды

• стойкость к климатическим воздействиям

EN 50090-2-2

• температура окр. среды в рабочем режиме

-5 ... +45°C

• температура хранения

-25 ... +70°C

• относительная влажность (без образования конденсата)

5 ... 93 %

Сертификация

VDE
