8-канальный модуль

1

Питание электроники/ датчика (1L+)

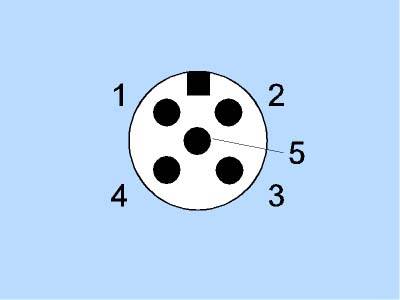

Смотри следующий рисунок

2

Входной сигнал (n+4)

3

Масса цепи питания электроники/ датчика (1M)

4

Входной сигнал (n)

5

Земля

1

Питание электроники/ датчика (1L+)

Смотри следующий рисунок

2

Не используется

3

Масса цепи питания электроники/ датчика (1M)

4

Входной сигнал

5

Земля

4-канальный модуль

8-канальный модуль
(в подготовке)

1

Не используется

Не используется

Смотри следующий рисунок

2

Не используется

Выходной сигнал (n+4)

3

Масса цепи питания нагрузки (2M)

Масса цепи питания нагрузки (2M)

4

Выходной сигнал (n)

Выходной сигнал (n)

5

Земля

Земля

6ES7 141-4BF00-0AA0

6ES7 141-4BF00-0AB0

Напряжение питания

Номинальное значение

• 24 В DC

Есть

Есть

• Допустимое значение, нижний предел (DC)

20.4 В

20.4 В

• Допустимое значение, верхний предел (DC)

28.8 В

28.8 В

• Защита от неправильной полярности напряжения

Есть

Есть

Потребляемый ток

• От внутренней шины станции 3.3 В DC, макс.

20 мA

40 мA

• От источника питания 1L+, макс.

20 мA

20 мA

• Потребляемая мощность, типовое значение

2.5 Вт

2.5 Вт

Адресное пространство

Занимаемое адресное пространство

• Ввод

1 байт

1 байт

FH systems

• Module for fail-safe applications

Нет

Нет

Тактовая синхронизация

• Тактовая синхронизация

Нет

нет

Дискретные входы

• Количество

8

8

Количество входов, работающих параллельно

• При любых позициях установки

• дo 55°C

8

8

Длина кабеля, макс.

• Экранированного

30 м

30 м

• Обычного

30 м

30 м

• Входные характеристики в соответствии с IEC 1131, Tип 1

Есть

Нет

• Входные характеристики в соответствии с IEC 1131, Tип 2

Нет

Есть

Входное напряжение

• Номинальное значение, DC

24 В

24 В

Входной ток

• Высокого уровня, типовое значение

7 мA

7 мA

Задержка распространения входного сигнала

• Для стандартных входов

• Настраивается

Нет

Да

• от 0 к 1, мин.

1.2 мс

0.5 мс

• от 0 к 1, макс.

4.8 мс

20 мс

• от 1 к 0, мин.

1.2 мс

0.5 мс

• от 1 к 0, макс.

4.8 мс

20 мс

Питание датчика

• Количество выходов

8

8

Выходной ток

• дo 55°C., макс.

1 A

1 A

Датчик

Подключаемые датчики

• 2-проводное подключение датчиков BERO

Есть

Есть

• Допустимый ток короткого замыкания (2-провдное подключение BERO), макс.

1.5 мA

1.5 мA

Состояние/ прерывания/ диагностика

Диагностика

• Диагностические функции

Есть

Есть

• Считывание диагностической информации

Есть

Есть

• Обрыв кабеля

Есть

• Короткое замыкание

Есть

Есть

Дисплей диагностики (светодиод)

• Групповой отказ SF (красный)

Есть

Есть

• Состояния дискретного входа (зеленый)

Есть

Есть

Потенциалы/ электрическая изоляция

Функции дискретного входа

• Между каналами

Нет

Нет

• Между каналами и внутренней шиной контроллера

Есть

Есть

Допустимая разность потенциалов

• Между различными цепями

75 В DC / 60 В AC

75 В DC / 60 В AC

Условия эксплуатации

Степень и класс защиты

• IP 65

Есть

Есть

        -    IP 66

Есть

Есть

• IP 67

Есть

Есть

Размеры и масса

• Масса, примерно

140 г

140 г

• Ширина

45 мм

45 мм

• Высота

130 мм

130 мм

• Глубина

35 мм

35 мм

6ES7 142-4BD00-0AA0

6ES7 142-4BD00-0AB0

Напряжения и токи

Напряжение питания 2L+

• Номинальное значение(DC)

24 В

24 В

• Защита от короткого замыкания

Есть

Есть

• Защита от неправильной полярности напряжения

Есть

Есть

Потребляемый ток

• От источника напряжения 2L+, макс.

20 мA

40 мA

• От внутренней шины станции 3.3 В DC, макс.

20 мA

40 мA

• Потребляемая мощность, типовое значение

2 Вт

2.5 Вт

Адресное пространство

Address space per module

• With packing

4 бит

4 бит

• without packing

1 байт

1 байт

FH системы

• Module for fail-safe applications

Нет

Нет

Дискретные выходы

• Количество

4

4

• Длина экранированного кабеля, макс.

30 м

30 м

• Длина обычного кабеля, макс.

30 м

30 м

• Защита от короткого замыкания

Есть

Есть

• Response threshold, type.

3

3

• Ламповая нагрузка, макс.

10 Вт

10 Вт

• Управление дискретным входом

Есть

Есть

Выходное напряжение

• Высокого уровня

2L+ (- 0.8 В)

2L+ (- 0.8 В)

Выходной ток

• Номинальное значение высокого уровня

2 A

2 A

• Низкого уровня, макс.

0.5 мA

0.5 мA

Параллельное включение двух выходов

• Увеличение мощности

Нет

Нет

• to redundantly drive a load

Есть

Есть

Частота коммутации

• При активной нагрузке, макс.

100 Гц

100 Гц

• При индуктивной нагрузке, макс.

0.5 Гц

0.5 Гц

• При ламповой нагрузке, макс.

1 Гц

1 Гц

Суммарный ток выходов (на группу)

• дo 55 °C, макс.

4 A

4 A

Load impedance range

• Нижний предел

12 Ом

12 Ом

• Верхний предел

4 КОм

4 КОм

Состояние/ прерывания/ диагностика

• Applying substitute values

Есть

Прерывания

• Диагностические

Есть

Диагностика

• Диагностические функции

Есть

Есть

• Считывание диагностической информации

Есть

Есть

• Обрыв кабеля

Есть

• Короткое замыкание

Есть

Есть

Дисплей диагностики (светодиод)

• Группового отказа SF (красный)

Есть

Есть

• Состояния дискретного выхода (зеленый)

Есть

Есть

• Отказа канала F (красный)

Есть

Потенциалы/ электрическая изоляция

• Между внутренней шиной станции и другими цепями

Есть

• Между каналами и внутренней шиной станции

Есть

Функции дискретного выхода

• Между каналами

Нет

Нет

• Между каналами и внутренней шиной станции

Есть

Размеры и масса

Есть

• Масса, примерно

140 г

140 г

• Ширина

45 мм

45 мм

• Высота

130 мм

130 мм

• Глубина

35 мм

35 мм
