HART

PROFIBUS PA или Foundation Fieldbus

Вход

Измеряемая величина

абсолютное давление

Ном. диапазон измерения или интервал измерения и макс. доп. рабочее давления

интервал измерения

макс. доп. рабочее давления

Ном. диапазон измерения

макс. доп. рабочее давления

8.3 ... 250 mbar a
(0.12 ... 3.6 psi a)

6 bar a
(87 psi a)

250 mbar a
(3.6 psi a)

6 bar a
(87 psi a)

43 ... 1300 bar a
(0.62 ... 18.9 psi a)

10 bar a
(145 psi a)

1300 mbar a
(18.9 psi a)

10 bar a
(145 psi a)

160 ... 5000 mbar a
(2.32 ... 72.5 psi a)

30 bar a
(435 psi a)

5 bar a
(72.5 psi a)

30 bar a
(435 psi a)

1 ... 30 bar a
(14.5 ... 435 psi a)

100 bar a
(1450 psi a)

30 bar a
(435 psi a)

100 bar a
(1450 psi a)

Нижняя граница измерения

• изм. ячейка с силиконовым маслом

0 mbar a (0 psi a)

Верхняя граница измерения

100% макс. интервала измерения

Выход

Выходной сигнал

4 ... 20 mA

Digital PROFIBUS PA или Foundation Fieldbus signal

• Нижний предел (infinitely adjustable)

3.55 mA, заводские настройки 3.84 mA

-

• Верхний предел (infinitely adjustable)

23 mA, заводская настройка 20.5 mA или опциональная установка 22.0 mA

-

Загрузка

• без коммуникатора HART

R _B ≤ (U_H - 10.5 V)/0.023 A in Ω,
U_H : Питание в V

-

• с коммуникатором HART

R _B = 230 ... 500 Ω (SIMATIC PDM) или
R_B = 230 ... 1100 Ω (коммуникатор HART)

-

Физика шины

-

IEC 61158-2

Защита от переполюсовки

-

Yes

Точность измрения

Эталонные условия

Растущая характеристика Начало измерения 0 бар Разд. мембрана нерж. сталь Наполнитель - сил. масло Комнатная температура (25 °C) r: отношение интервалов измер. (r = макс. интервал измерения / установлен. интервал измерения)

Погрешность измерения (при установке граничной точки, вкл. гистерезис и повторяемость)

• линейная характеристика

≤ 0.075%

• r ≤ 10

≤ 0,1%

• 10 < r ≤ 30

≤ 0,2%

Долговременный дрейф (температурные изменения ±30 °C (±54 °F))

≤ (0.1 · r)%/год

≤ 0.1%/год

Воздействие внешней температуры

• при -10 … +60 °C (14 … 140 °F)

≤ (0.1 · r +0.2) %

≤ 0,3%

• при -40 ... -10 °C и +60 ... +85 °C
  (-40 ... +14 °F и 140 ... 185 °F)

≤ (0.1 · r + 0.15)%/10 K

≤ 0.25%/10 K

Разрешение измеряемого значения

-

3⋅ 10-5 от номинального диапазона измерений

Условия использования

Класс защиты (по EN 60529)

IP65

Температура изм. вещ-ва

• изм. ячейка с силиконовым маслом

-40 ... +100 °C (-40 ... +212 °F)

• изм. ячейка с инертной жидкостью

-20 ... +100 °C (-4 ... +212 °F)

• в комбинации с пылевзрывозащитой

-20 ... +60 °C (-4 ... +140 °F)

Внешние условия

• Температура окружающей среды

• Цифровой индикатор

-30 ... +85 °C (-22 ... +185 °F)

• Температура хранения

-50 ... +85 °C (-58 ... +185 °F)

• Климатический класс

• Конденсация

допускается

• Электромагнитная совместимость

• Излучения

по EN 50081-1

• Устойчивость

по EN 61236 и NAMUR NE 21

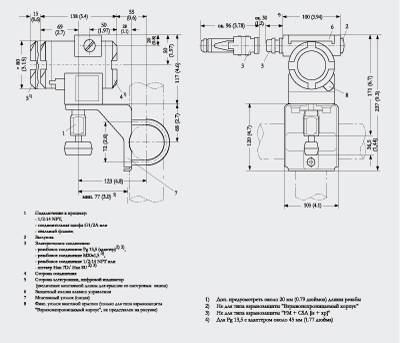

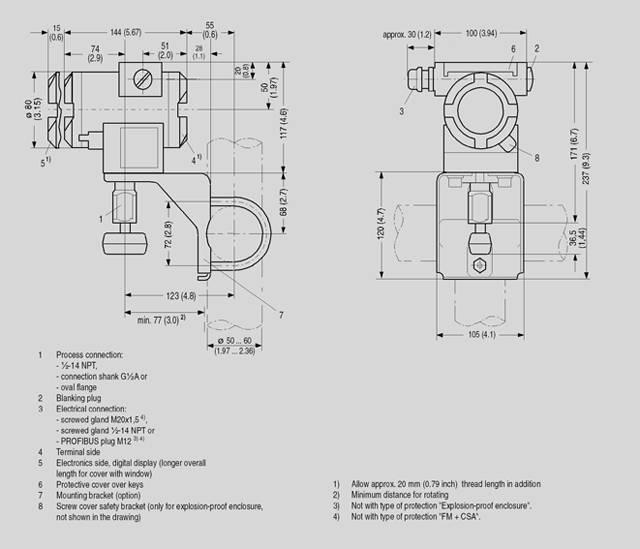

Конструктивные особенности

Вес (без опций)

≈ 1.5 кг (≈ 3.3 lb)

Материал частей, соприк. с изм. в-вом

• Соед. цапфы

Нерж. сталь, 1.4404/316L или Hastelloy C4, 2.4610

• Овальный фланец

Нерж. сталь, 1.4404/316L

• Разд. мембрана

Нерж. сталь, 1.4404/316L или Hastelloy C276, 2.4819

Наполн. изм. ячеек

Силиконовое масло или инертная наполнительная жидкость (при измерении кислорода макс. давление 160 бар)

Подключение к процессу

Соед. цапфы  G½B по DIN EN 837-1; внутренняя резьба ½ -14 NPT или овальный фланец (PN 160 с крепежной резьбой M10 или ⁷/₁₆-20 UNF по EN 61518

Питание U _H

Питание из шины

Напряжение на клеммах изм. преобразователя

10.5 ... 45 V DC
10.5 ... 30 V DC в искроб. режиме

-

Отдельное напряжение питания 24 V

-

не требуется

Напряжение шины

• не Ex

-

9 ...32 V

• в искробезопасном режиме

-

9 ...24 V

Потребляемый ток

• Главный ток (макс.)

-

12.5 mA

• Начальный ток ≤ базового тока

-

да

• макс. ток при ошибке

-

15.5 mA

Электроника отключения при сбое (FDE)

-

да

Сертификаты и допуски

Подразделение согласно руководству по приборам давления (DGRL 97/23/EC)

Для газов флюидной группы 1 и жидкостей флюидной группы 1; отвечает требованиям согласно статье 3 раздел 3 (хорошая инженерная практика)

Взрывозащита

• Искробезопасность "i"

PTB 99 ATEX 2122

• Обозначение

Ex II 1/2 G EEx ia/ib IIB/IIC T6

• Доп. внешняя температура

-40 ... +85 °C (-40 ... +185 °F) класс температуры T4;
-40 ... +70 °C (-40 ... +158 °F) класс температуры T5;
-40 ... +60 °C (-40 ... +140 °F) класс температуры T6

• Подлючение

К освидетельствованным контурам тока с макс. значениями:
U_i = 30 V, I_i = 100 mA,
P_i = 750 mW; R_i = 300 Ω

Прибор питания FISCO:
U_o = 17.5 V, I_o = 380 mA,
P_o = 5.32 W

Линейный барьер:
U_o = 24 V, I_o = 250 mA, P_o = 1.2 W

• Эфф. внутренняя индуктивность/емкость

L _i = 0.4 mH, C_i = 6 nF

L _i = 7 μH, C_i = 1.1 nF

• Взрывонепроницаемый корпус "d"

PTB 99 ATEX 1160

• Обозначение

Ex II 1/2 G EEx d IIC T4/T6

• Доп. внешняя температура

-40 ... +85 °C (-40 ... +185 °F) класс температуры T4;
-40 ... +60 °C (-40 ... +140 °F) класс температуры T6

• Подлючение

К контурам тока с рабочими значениями: U_H = 10.5 ... 45 V DC

К контурам тока с рабочими значениями: U_H = 9 ... 32 V DC

• Пылевзрывозащита для зоны 20

PTB 01 ATEX 2055

• Обозначение

Ex II 1 D IP65 T 120 °C
Ex II 1/2 D IP65 T 120 °C

• Доп. внешняя температура

-40 ... +85 °C (-40 ... +185 °F)

• Макс. температура поверхности

120 °C (248 °F)

• Подлючение

К освидетельствованным контурам тока с макс. значениями:
U_i = 30 V, I_i = 100 mA,
P_i = 750 mW, R_i = 300 Ω

Прибор питания FISCO:
U_o = 17.5 V, I_o = 380 mA, P_o = 5.32 W

Линейный барьер:
U_o = 24 V, I_o = 250 mA, P_o = 1.2 W

• Эфф. внутренняя индуктивность/емкость

L _i = 0.4 mH, C_i = 6 nF

L _i = 7 μH, C_i = 1.1 nF

• Пылевзрывозащита для зоны 21/22

PTB 01 ATEX 2055

• Обозначение

Ex II 2 D IP65 T 120 °C

• Подлючение

К контурам тока с рабочими значениями: U_H = 10.5 ... 45 V DC;            P_max = 1.2 W

К контурам тока с рабочими значениями: U_H = 9 ... 32 V DC;               P_max = 1.2 W

• Тип взрывозащиты "n" (зона 2)

TÜV 01 ATEX 1696 X

планируется

• Обозначение

Ex II 3 G EEx nA L IIC T4/T5/T6

-

• Взрывозащита по FM

Сертификат соответствия 3008490

• Обозначение (XP/DIP) или (IS); (NI)

CL I, DIV 1, GP ABCD T4...T6; CL II, DIV 1, GP EFG; CL III; CL I, ZN 0/1 AEx ia IIC T4...T6; CL I, DIV 2, GP ABCD T4...T6; CL II, DIV 2, GP FG; CL III

• Взрывозащита по CSA

Сертификат соответствия 1153651

• Обозначение (XP/DIP) или (IS)

CL I, DIV 1, GP ABCD T4...T6; CL II, DIV 1, GP EFG; CL III; Ex ia IIC T4...T6; CL I, DIV 2, GP ABCD T4...T6; CL II, DIV 2, GP FG; CL III

Комунникация HART

230 по 1100 Ω;

Протокол

HART Version 5.x

ПО для компьютера

SIMATIC PDM

Одновременная коммуникация с
ведущим класса 2 (макс.)

4

Установка адреса возможна с
помощью

Конфигурационного прибора или
локального управления
(стандартная настройка адреса
126)

Циклическое использование данных

• Выходной байт

5 (одно измеряемое значение) или
10 (два измеряемых значения)

• Входной байт

0, 1, или 2 (режим работы
регистра и функция сброса по
причине измерения)

Внутренняя предварительная
обработка

Профиль устройства

PROFIBUS PA профиль для
устройства управления
процессом 3.0, Класс B

Функциональные блоки (Function
Blocks)

2

• Аналоговый вход (Analog input)

• Адаптация к задаваемым
  пользователем переменным
  процесса

да, линейно возрастающая или
убывающая характеристика

• Электрическое демпфирование
  T63, регулируемое

0 to 100 s

• Функция симуляции

вход/выход

• Режим сбоя

параметрируется (последнее
достоверное значение,
заменяющее значение,
некорректное значение)

• Мониторинг пределов

Один верхний и один нижний
предупредительный предел и
один аварийный предел

• Регистр (Сумматор)

Может быть сброшен и
установлен, направление счета
выбирается, функция симуляции
выхода регистра

• Режим сбоя

параметрируется (суммирование
с последним достоверным
значением, непрерывное
суммирование, суммирование с
некорректным значением)

• Мониторинг пределов

Один верхний и один нижний
предупредительный предел и
один аварийный предел

• Мониторинг пределов

1

Блоки преобразователя (Transducer
Blocks)

2

• Блок преобразователя давления
  (Pressure Transducer Block)

• калибровка с помощью подачи
  двух давлений

да

• Мониторинг пределов сенсора

да

• Ввод характеристики контейнера

Max. 30 nodes

• Характеристика с квадратным
  корнем для измерения расхода

да

• Постепенное понижение объема
  и точка извлечения квадратного
  корня

параметрируется

• Функция симуляции для
  измеряемого значения давления
  и температуры сенсора

константа, или через
параметрируемую пилообразную
функцию

Функциональные блоки (Function
Blocks)

3 функциональных блока
аналогового входа, 1
функциональный блок ПИД

• Аналоговый вход(Analog input)

• Адаптация к задаваемым
  пользователем переменным
  процесса

да, линейно возрастающая или
убывающая характеристика

• Электрическое демпфирование
  T63, регулируемое

0 to 100 с

• Функция симуляции

вход/выход (может быть
заблокирован внутри прибора с
помощью перемычки)

• Режим сбоя

параметрируется (последнее
достоверное значение,
заменяющее значение,
некорректное значение)

• Мониторинг пределов

Один верхний и один нижний
предупредительный предел и
один аварийный предел

• Характеристика с квадратным
  корнем для измерения расхода

да

• ПИД

Стандартный функциональный
блок FF

• Физический блок

1 блок ресурсов

Блоки преобразователя (Transducer
Blocks)

1 блок преобразователя давления
с калибровкой, 1 блок
преобразователя ЖК-дисплея

• Блок преобразователя давления
  (Pressure Transducer Block)

• калибровка с помощью подачи
  двух давлений

да

• Мониторинг пределов сенсора

да

• Функции симуляции:
  Измеряемое значение давления,
  температура сенсора и
  температура электроники

константа, или через
параметрируемую пилообразную
функцию
