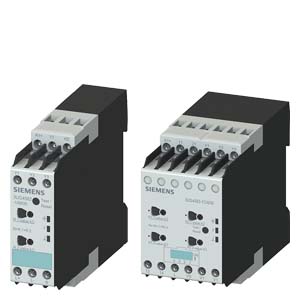

Для незаземленных сетей переменного и постоянного тока Реле контроля изоляции 3UG45 82 и 3UG45 83 применяются для контроля изоляции в сетях IT или постоянного тока согласно МЭК 61557-8.
Они измеряют сопротивление цепи системный проводник - системное заземление. Если значение упадет ниже предела, выход реле переходит в состояние ошибки.
Для этого в систему передается пульсирующий сигнал. Тестовый сигнал меняет форуму с измениением сопротивления изоляции и емкости потерь. По изменению формы производится предиктивное измерение изменения сопротивления изоляции.
Если предсказанное по форме сигнала сопротивление соответствует вычисленному в следующем цикле измерения и ниже предела, выход активируется или деактивируется, в зависимости от установок. Этот принцип измерения позволяет идентифицировать также и симметричные нарушения изоляции.
Модуль понижения 3UG49 83
Пассивный модуль понижения 3UG49 83 позволяет применять реле 3UG45 83 в сетях IT переменного напряжения 690 В и постоянного 1000 В.
Примечание:
Реле 3UG45 82 заменяет предыдущую модель 3UG30 82.
Заказные данные
Цена на сайте указана розничная в ЕВРО без учета НДС.Для уточнения цены и размера предоставляемой скидки - звоните или присылайте заявки
| Заказной номер | PG | Описание продукта | Цена |
| 3UG4582-1AW30 | 41H | INSULATION MONITORING RELAY FOR UNGROUNDED (IT) NETWORKS UP TO 250 V AC, 15 - 400 HZ AND UP TO 300 V DC MEASURING RANGE 1 - 100 KOHM SUPPLY VOLTAGE AC/DC 24-240 V 22.5MM, 1 CO CONTACT; SCREW | 316.25 |
| 3UG4583-1CW30 | 41H | INSULATION MONITORING RELAY FOR UNGROUNDED (IT) NETWORKS UP TO 400 V AC, 15 - 400 HZ AND UP TO 600 V DC MEASURING RANGE 1 - 100/2 - 200 KOHM SUPPLY VOLTAGE AC/DC 24-240 V WIDTH 45 MM 1+1 OR 2 CO CONTACTS; SCREW | 695.75 |
| 3UG4983-1A | 41H | COUPLING MODULE FOR INSULATION MONITORING RELAY 3UG4583 TO EXPAND THE SUPPLY VOLTAGE RANGE TO 690 V AC AND 1000 V DC SCREW TERMINAL | 371.45 |
