HART

PROFIBUS PA или Foundation Fieldbus

Вход

Измеряемая величина

Избыточное давление

Интервал измерения (бесконечно регулируемый) или ном. диапазон измерения и макс. доп. рабочее давление

Интервал измерения

макс. доп. рабочее давление

ном. диапазон измерения

макс. доп. рабочее давление

0.01 ... 1 bar g
(0.145 ... 14.5 psi g)

6 bar g
(87 psi g)

1 bar g
(14.5 psi g)

6 bar g
(87 psi g)

0.04 ... 4 bar g
(0.58 ... 58 psi g)

10 bar g
(145 psi g)

4 bar g
(58 psi g)

10 bar g
(145 psi g)

0.16 ... 16 bar g
(2.23 ... 232 psi g)

32 bar g
(464 psi g)

16 bar g
(232 psi g)

32 bar g
(464 psi g)

0.6 ... 63 bar g
(9.14 ... 914 psi g)

100 bar g
(1450 psi g)

63 bar g
(914 psi g)

100 bar g
(1450 psi g)

Нижняя граница измерения

• Изм. ячейка с наполнителем из силиконового масла

100 mbar a (1.45 psi a)

Верхняя граница измерения

100% от макс. интервала измерения

Выход

Выходной сигнал

4 ... 20 mA

Цифровой сигнал PROFIBUS PA или Foundation Fieldbus

• Нижний предел (бесконечно регулируемые)

3.55 mA, factory preset to 3.84 mA

-

• Верхний предел (бесконечно регулируемые)

23 mA, factory preset to 20.5 mA or optionally set to 22.0 mA

-

Загрузка

• без коммуникатора HART

R _B ≤ (U_H - 10.5 V)/0.023 A в Ω,
U_H : Питание в V

-

• с коммуникатором HART

R _B = 230 ... 500 Ω (SIMATIC PDM) или   R_B = 230 ... 1100 Ω (коммуникатор HART)

-

Физика шины

-

IEC 61158-2

Защита от перемены полярности

-

есть

Точность измерения

Эталонные условия

нарастающая характеристика, начало измерения 0 бар, разд. мембрана из нерж. стали, наполнитель из силиконового масла, комнатная температура (25 °C)r: отношение интервалов измер. (r = макс. интервал измерения / установлен. интервал измерения)

Погрешность измерения ( вкл. гистерезис и повторяемость)

• линейная характеристика

≤ 0,075%

• r ≤ 10

≤ (0.0029 · r + 0.071) %

• 10 < r ≤ 30

≤ (0.0045 · r + 0.071) %

• 30 < r ≤ 100

≤ (0.005 · r + 0.05) %

Долговременный дрейф (температурный диапазон ±30 °C (±54 °F))

≤ (0.25 · r)%  каждые 5 лет

≤ 0.25% каждые 5 лет

Воздействие внешней температуры

• при -10 … +60 °C (14 … 140 °F)

≤ (0.08 · r + 0.1) %

≤ 0,3%

• при -40 ... -10 °C и +60 ... +85 °C
  (-40 ... +14 °F и 140 ... 185 °F)

≤ (0.1 · r + 0.15)%/10 K

≤ 0.25%/10 K

Influence of mounting position

0.1 mbar g (0.00145 psi g) per 10° inclination

Measured Value Resolution

-

3 · 10^-5 of nominal measuring range

Условия использования

Класс защиты (по EN 60529)

IP65

Темература изм. вещества

-20 ... +100 °C (-4 ... +212 °F)

Внешние условия

• Температура окружающей среды

-20 ... +85 °C (-4 ... +185 °F)

• Температура хранения

-50 ... +85 °C (-58 ... +185 °F)

• Климатический класс

• Конденсация

допускается

• Электромагнитная совместимость

• Излучения

по EN 50081-1

• Усойчивость

по EN 61236 и NAMUR NE 21

Конструктивные особенности

Вес (без опций)

≈ 1.5 kg (≈ 3.3 lb)

Материал частей, соприк. с изм. в-вом

Нержавеющая сталь

Наполн. изм. ячеек

Силиконовое масло или инертная наполнительная жидкость

Питание  U _H

Питаниеиз шины

Напряжение на клеммах изм. преобразователя

10.5 ... 45 V DC
10.5 ... 30 V DC в искробезопасном режиме

-

Отдельное напряжение питания 24 V

-

не требуется

Напряжение шины

• не Ex

-

9 ...32 V

• в искробезопасном режиме

-

9 ...24 V

Потребляемый ток

• главный ток (мекс.)

-

12.5 mA

• Начальный ток ≤ базового тока

-

есть

• Макс. ток сбоя в случае сбоя

-

15.5 mA

Электроника отключения при сбое (FDE)

-

есть

Сертификаты и допуски

Подразделение согласно руководтству по приборам давления (DGRL 97/23/EС)

Для газов флюидной группы 1 и жидкостей флюидной группы 1; отвечает требованиям согласно статье 3 раздел 3 (хорошая инженерная практика)

Коммуникация HART

230 до 1100 Ω;

Протокол

HART Version 5.x

ПО для компьютера

SIMATIC PDM

Одновременная коммуникация с
ведущим класса 2 (макс.)

4

Установка адреса возможна с
помощью

Конфигурационного прибора или
локального управления
(стандартная настройка адреса
126)

Циклическое использование данных

• Выходной байт

5 (одно измеряемое значение) или
10 (два измеряемых значения)

• Входной байт

0, 1, или 2 (режим работы
регистра и функция сброса по
причине измерения)

Внутренняя предварительная
обработка

Профиль устройства

PROFIBUS PA профиль для
устройства управления
процессом 3.0, Класс B

Функциональные блоки (Function
Blocks)

2

• Аналоговый вход (Analog input)

• Адаптация к задаваемым
  пользователем переменным
  процесса

да, линейно возрастающая или
убывающая характеристика

• Электрическое демпфирование
  T63, регулируемое

0 to 100 с

• Функция симуляции

вход/выход

• Режим сбоя

параметрируется (последнее
достоверное значение,
заменяющее значение,
некорректное значение)

• Мониторинг пределов

Один верхний и один нижний
предупредительный предел и
один аварийный предел

• Регистр (Сумматор)

Может быть сброшен и
установлен, направление счета
выбирается, функция симуляции
выхода регистра

• Режим сбоя

параметрируется (суммирование
с последним достоверным
значением, непрерывное
суммирование, суммирование с
некорректным значением)

• Мониторинг пределов

Один верхний и один нижний
предупредительный предел и
один аварийный предел

• Физический блок

1

Блоки преобразователя (Transducer
Blocks)

2

• Блок преобразователя давления
  (Pressure Transducer Block)

• калибровка с помощью подачи
  двух давлений

Да

• Мониторинг пределов сенсора

Да

• Ввод характеристики контейнера

макс. 30 узлов

• Характеристика с квадратным
  корнем для измерения расхода

Да

• Постепенное понижение объема
  и точка извлечения квадратного
  корня

параметрируется

• Функция симуляции для
  измеряемого значения давления
  и температуры сенсора

константа, или через
параметрируемую пилообразную
функцию

Функциональные блоки (Function
Blocks)

3 function blocks analog input, 1 function block PID

• Аналоговый вход(Analog input)

• Адаптация к задаваемым
  пользователем переменным
  процесса

Yes, linearly rising or falling characteristic

• Электрическое демпфирование
  T63, регулируемое

0 to 100 s

• Функция симуляции

вход/выход (может быть
заблокирован внутри прибора с
помощью перемычки)

• Режим сбоя

параметрируется (последнее
достоверное значение,
заменяющее значение,
некорректное значение)

• Мониторинг пределов

Один верхний и один нижний
предупредительный предел и
один аварийный предел

• Характеристика с квадратным
  корнем для измерения расхода

да

• ПИД

Стандартный функциональный
блок FF

• Физический блок

1 блок ресурсов

Блоки преобразователя (Transducer
Blocks)

1 блок преобразователя давления
с калибровкой, 1 блок
преобразователя ЖК-дисплея

• Блок преобразователя давления
  (Pressure Transducer Block)

• калибровка с помощью подачи
  двух давлений

да

• Мониторинг пределов сенсора

да

• Функции симуляции:
  Измеряемое значение давления,
  температура сенсора и
  температура электроники

константа, или через
параметрируемую пилообразную
функцию

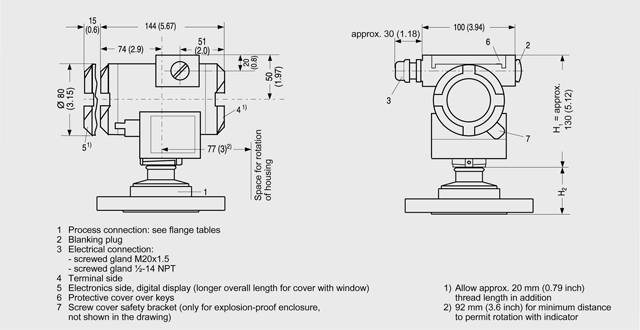

DN

PN

∅D

H₂

25

40

115 mm (4.5“)

Ок. 55 mm (2.2')

25

100

140 mm (5.5“)

40

40

150 mm (5.9“)

40

100

170 mm (6.7“)

50

16

165 mm (6.5“)

50

40

165 mm (6.5“)

80

16

200 mm (7.9“)

80

40

200 mm (7.9“)

DN

class

∅D

H₂

2“

150

150 mm (5.9“)

ок. 53 mm (2.1')

2“

300

165 mm (6.5“)

3“

150

190 mm (7.5“)

3“

300

210 mm (8.1“)

4“

150

230 mm (9.1“)

4“

300

255 mm (10.0“)

DN

PN

∅D

H₂

40 ... 125

40

84 mm (3.3“)

ок. 53 mm (2.1')
