Дополнительные системные компоненты Электроника усиления сигнала 1)
Электроника усиления сигнала используется для усиления сигналов тока при расстояниях >18 м между датчиком и цифровым приводным модулем для двигателей 1FT6, при этом сигналы тока преобразуются в сигналы напряжения.
Элементы кодирования для вставных клемм (растр 5 мм)
Вставные клеммы на фронтальной стороне модулей могут быть закодированы посредством свободно вставляемых рейтеров (кодировочные рейтеры) на стороне штифтов и соответствующих пружин (кодировочных пружин) на стороне штекера (гнезда).Кодировочные рейтеры и пружины необходимы только при индивидуальном кодировании штекера. Функция вставных элементов без элементов кодирования не ограничена.

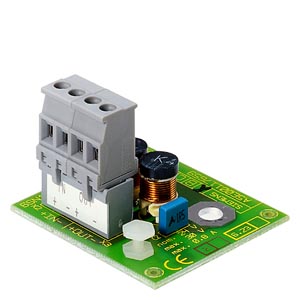

Противопомеховый фильтр для внешнего питания SSI-датчиков 24 В
Этот модуль служит подавления помех необходимого для датчика SSI внешнего питания 24 В в комбинации с платами управления.
Адаптерные клеммы
для 2-х рядной конструкции устройств
Соединительный кабель для 2-х рядной конструкции
Модули линейки приводов SIMODRIVE 611 при ограниченности места могут располагаться в два ряда друг над другом или друг рядом с другом.
При 2-х рядном расположении устройств для соединения приборной шины и, при необходимости, шины приводов необходимо заказать по одному соединительному кабелю.
Подключение промежуточного контура (M600/P600) при двухрядном расположении осуществляется параллельными кабелями. У подключенных модулей шириной 300 мм поперечное сечение кабеля Cu должно составлять 70 мм2, а у меньших модулей Cu - 50 мм2. Прокладка кабеля должна осуществляться с защитой от короткого замыкания и с заземлением. Кабель выравнивания потенциалов такого же поперечного сечения должен быть проложен рядом и иметь контакт с корпусами обоих соединенных модулей. Этот кабель не входит в объем поставки устройств. Для подключения соединения промежуточного контура поставляются адаптерные клеммы.
Технические данные
Дополнительные системные компоненты | Электроника усиления сигнала | |
| Форма сигнала | синус-косинус |
| Входной сигнал | 7 µAPP ...16 µAPP ... |
| Выходной сигнал | 1 Vpp |
Дальнейшая информация
Преобразователи SIMODRIVE 611 Дальнейшую информацию см. в руководстве по конфигурированию для SIMODRIVE 611 digital, преобразователей и нормативы EMC для SINUMERIK, SIROTEC, SIMODRIVE, SIMOTION, SINAMICS S120. Подходящие кабели см. Системы соединений MOTION-CONNECT.
| Designation | Заказной №. |
|---|---|
| Руководство по конфигурированию Преобразователь SIMODRIVE 611 digital |
|
| 6SN1197-0AA00-1AP1 |
| 6SN1197-0AA00-1BP1 |
| 6SN1197-0AA00-1CP0 |
| 6SN1197-0AA00-1DP0 |
| 6SN1197-0AA00-1EP0 |
Дополнительную информацию см.:
http://support.automation.siemens.com/WW/view/en/10804940/133300
Заказные данные
Цена на сайте указана розничная в ЕВРО без учета НДС.Для уточнения цены и размера предоставляемой скидки - звоните или присылайте заявки
| Заказной номер | PG | Описание продукта | Цена |
| 6SN1161-1AA00-0AA1 | 752 | SIMODRIVE 611-A/D ПРИБОРН. ШИНА ДЛЯ 2-МОДУЛЬНОЙ КОНСТРУКЦИИ СОЕД. МОДУЛЕЙ ДЛИНА 1,5M | 58.99 |
| 6SN1161-1AA00-0BA0 | 752 | SIMODRIVE 611 УДЛИНИТЕЛЬ ПРИБОРН. ШИНЫ 400 ММ | 55.05 |
| 6SN1161-1AA01-0AA0 | 752 | SIMODRIVE 611 АДАПТЕР ДЛЯ ПОДКЛЮЧЕНИЯ ПРОМЕЖ. КОНТ. ДЛЯ ДВУХРЯД. КОНСТРУКЦИИ, ДЛЯ МОДУЛЕЙ = 300 ММ СОДЕРЖ. 2 ШТ. | 142.76 |
| 6SN1161-1AA01-0BA0 | 752 | SIMODRIVE 611 АДАПТЕР ДЛЯ ПОДКЛЮЧЕНИЯ ПРОМЕЖ. КОНТ. ДЛЯ ДВУХМОДУЛЬНОЙ КОНСТРУКЦИИ, ДЛЯ МОДУЛЕЙ < 300 ММ СОДЕРЖ. 2 ШТ. | 103.65 |
| 6SN1161-1AA02-6AA0 | 752 | SIMODRIVE 611, ШИНЫ ПРОМЕЖ. КОНТ., УВЕЛ. ДО 6 ММ, ДЛИНА ДЛЯ МОДУЛЕЙ 50 ММ,100 ММ 150 ММ, СМЕННЫЕ ЭЛЕМЕНТЫ ДЛЯ ПРОМЕЖ. КОНТ. > 55 КВТ 1 КОРОБКА ПО 10 ШТ. ДЛЯ КАЖДОЙ ДЛИНЫ | 210.18 |
| 6SN1161-1CA00-0AA0 | 752 | SIMODRIVE 611-D ШИНА ПРИВОДА ДЛЯ ШИРИНЫ МОДУЛЯ B = 50 ММ | 49.26 |
| 6SN1161-1CA00-0AA1 | 752 | SIMODRIVE 611-D ШИНА ПРИВОДА ДЛЯ ШИРИНЫ МОДУЛЯ B = 50 ММ КАБЕЛЬ КРУГЛОГО СЕЧЕНИЯ | 92.61 |
| 6SN1161-1CA00-0BA0 | 752 | SIMODRIVE 611-D ШИНА ПРИВОДА ДЛЯ ШИРИНЫ МОДУЛЯ B = 100 ММ | 49.26 |
| 6SN1161-1CA00-0BA1 | 752 | SIMODRIVE 611-D ШИНА ПРИВОДА ДЛЯ ШИРИНЫ МОДУЛЯ B = 100 ММ КАБЕЛЬ КРУГЛОГО СЕЧЕНИЯ | 92.61 |
| 6SN1161-1CA00-0CA0 | 752 | SIMODRIVE 611-D ШИНА ПРИВОДА ДЛЯ ШИРИНЫ МОДУЛЯ B = 150 ММ | 49.26 |
| 6SN1161-1CA00-0CA1 | 752 | SIMODRIVE 611-D ШИНА ПРИВОДА ДЛЯ ШИРИНЫ МОДУЛЯ B = 150 ММ КАБЕЛЬ КРУГЛОГО СЕЧЕНИЯ | 92.61 |
| 6SN1161-1CA00-0DA0 | 752 | SIMODRIVE 611-D ШИНА ПРИВОДА ДЛЯ ШИРИНЫ МОДУЛЯ B = 300 ММ | 49.26 |
| 6SN1161-1CA00-0EA1 | 752 | SIMODRIVE 611-D ШИНА ПРИВОДА ДЛЯ ШИРИНЫ МОДУЛЯ B = 350 ММ ЭКРАНИРОВАНН. КАБЕЛЬ КРУГЛОГО СЕЧЕНИЯ | 103.12 |
| 6SN1161-1CA00-0FA0 | 752 | SIMODRIVE 611-D ШИНА ПРИВОДА ДЛЯ ШИРИНЫ МОДУЛЯ 200 ММ ПЛОСКИЙ КАБЕЛЬ | 49.39 |
| 6SN1161-1DA00-0AA0 | 752 | SIMODRIVE 611D МОДУЛЬ ФИЛЬТРА ДЛЯ ВНЕШН. СОЕД. 24 В В СЛУЧАЕ ДАТЧИКА SSI | 70.41 |
| 6SN1162-0BA02-0AA2 | 752 | SIMODRIVE 611 ПРИСТРАИВАЕМЫЙ ВЕНТИЛЯТОР ДЛЯ МОДУЛЕЙ ВНУТРЕННЕГО/ВНЕШНЕГО ТЕПЛООТВОДА 300 ММ, ИСПОЛНЕНИЕ СОГЛАСНО ТРЕБОВАНИЯМ UL. НЕ ДЛЯ: 6SN1123-1AA01-0FA0, -0FA1 И 6SN1145-1BA01-0DA0, -0DA1 | 466.34 |
| 6SN1162-0BA03-0AA1 | 752 | SIMODRIVE 611 КОМПЛЕКТ ДЛЯ ТЕПЛООТВОДА ЧЕРЕЗ РУКАВ, ИСПОЛНЕНИЕ СОГЛАСНО ТРЕБОВАНИЯМ UL, ВКЛЮЧАЯ ВЕНТИЛЯТОР ДЛЯ МОДУЛЕЙ 300 ММ | 947.34 |
| 6SN1162-0BA03-0CA1 | 752 | SIMODRIVE 611 КОМПЛЕКТ ДЛЯ ТЕПЛООТВОДА ЧЕРЕЗ РУКАВ, ДЛЯ ДВУХРЯДН. КОНСТР. МОДУЛЯ E/R 55 КВТ И СИЛОВ. ЧАСТИ М 85 A, ИСПОЛНЕНИЕ СОГЛАСНО ТРЕБОВАНИЯМ UL, ВКЛЮЧАЯ ВЕНТИЛЯТОР | 1030.71 |
| 6SN1162-0EA00-0AA0 | 752 | SIMODRIVE 611 ПЛАСТИНА ПОДКЛЮЧЕНИЯ ЭКРАНА ДЛЯ СИСТЕМЫ ВНУТРЕННЕГО ТЕПЛООТВОДА ШИРИНА МОДУЛЯ 50 ММ | 13.26 |
| 6SN1162-0EA00-0BA0 | 752 | SIMODRIVE 611 ПЛАСТИНА ПОДКЛЮЧЕНИЯ ЭКРАНА ДЛЯ СИСТЕМЫ ВНУТРЕННЕГО ТЕПЛООТВОДА ШИРИНА МОДУЛЯ 100 ММ | 17.07 |
| 6SN1162-0EA00-0CA0 | 752 | SIMODRIVE 611 ПЛАСТИНА ПОДКЛЮЧЕНИЯ ЭКРАНА ДЛЯ СИСТЕМЫ ВНУТРЕННЕГО ТЕПЛООТВОДА ШИРИНА МОДУЛЯ 150 ММ | 19.30 |
| 6SN1162-0EA00-0DA0 | 752 | SIMODRIVE 611 ПЛАСТИНА ПОДКЛЮЧЕНИЯ ЭКРАНА ДЛЯ СИСТЕМЫ ВНУТРЕННЕГО ТЕПЛООТВОДА ШИРИНА МОДУЛЯ 300 ММ | 25.08 |
| 6SN1162-0EA00-0JA0 | 752 | SIMODRIVE 611 ПЛАСТИНА ПОДКЛЮЧЕНИЯ ЭКРАНА ДЛЯ СИСТЕМЫ ВНУТРЕННЕГО ТЕПЛООТВОДА ШИРИНА МОДУЛЯ 200 ММ | 19.98 |
| 6SN1162-0EA00-0KA0 | 752 | SIMODRIVE 611 ПЛАСТИНА ПОДКЛЮЧЕНИЯ ЭКРАНА ДЛЯ СИСТЕМЫ ТЕПЛООТВОДА ЧЕРЕЗ РУКАВ ШИРИНА МОДУЛЯ 300 ММ | 22.99 |
| 6SN1162-0EB00-0AA0 | 752 | SIMODRIVE 611 ПЛАСТИНА ПОДКЛЮЧЕНИЯ ЭКРАНА ДЛЯ СИСТЕМЫ ВНЕШНЕГО ТЕПЛООТВОДА ШИРИНА МОДУЛЯ 50 ММ | 12.58 |
| 6SN1162-0EB00-0BA0 | 752 | SIMODRIVE 611 ПЛАСТИНА ПОДКЛЮЧЕНИЯ ЭКРАНА ДЛЯ СИСТЕМЫ ВНЕШНЕГО ТЕПЛООТВОДА ШИРИНА МОДУЛЯ 100 ММ | 16.29 |
| 6SN1162-0EB00-0CA0 | 752 | SIMODRIVE 611 ПЛАСТИНА ПОДКЛЮЧЕНИЯ ЭКРАНА ДЛЯ СИСТЕМЫ ВНЕШНЕГО ТЕПЛООТВОДА ШИРИНА МОДУЛЯ 150 ММ | 18.51 |
| 6SN1162-0EB00-0DA0 | 752 | SIMODRIVE 611 ПЛАСТИНА ПОДКЛЮЧЕНИЯ ЭКРАНА ДЛЯ СИСТЕМЫ ВНЕШНЕГО ТЕПЛООТВОДА ШИРИНА МОДУЛЯ 300 ММ | 24.44 |
| 6SN1162-0EB00-0JA0 | 752 | SIMODRIVE 611 ПЛАСТИНА ПОДКЛЮЧЕНИЯ ЭКРАНА ДЛЯ СИСТЕМЫ ВНЕШНЕГО ТЕПЛООТВОДА ШИРИНА МОДУЛЯ 200 ММ | 19.30 |
| 6SN1162-0FA00-0AA1 | 752 | SIMODRIVE 611 ОПОРНЫЙ ЭЛЕМЕНТ ЭКРАНА ДЛЯ ПОДКЛЮЧЕНИЯ ПРИСОЕДИНИТЕЛЬНЫХ КАБЕЛЕЙ БЛОКОВ УПРАВЛЕНИЯ С СОБЛЮДЕНИЕМ ТРЕБОВАНИЙ ЭМС, НАПР., ДЛЯ 611U: WSG И Т.Д., УПАКОВКА 10 ШТ. ВКЛ. КРЕПЕЖН. ВИНТЫ | 70.41 |
| 6SN1162-0FA00-0AA2 | 752 | SIMODRIVE 611 4 Х ОПОРНЫЙ ЭЛЕМЕНТ ЭКРАНА ДЛЯ ПОДКЛЮЧЕНИЯ СИГНАЛЬНЫХ КАБЕЛЕЙ И КАБЕЛЕЙ ДАТЧИКОВ К БЛОКУ РЕГУЛИРОВАНИЯ С СОБЛЮДЕНИЕМ ТРЕБОВАНИЙ ЭМС, УПАКОВКА 5 ШТ. ВКЛ.: КРЕПЕЖНЫЕ БОЛТЫ | 70.41 |
| 6SN1162-1AA00-0AA0 | 752 | SIMODRIVE 611 УНИВЕРСАЛЬНЫЙ ПУСТОЙ КОРПУС ШИРИНА 50 ММ | 444.01 |
| 6SN1162-8YY00-0AA0 | 752 | SIMODRIVE 611, КОМПЛЕКТ НАКЛЕЕК С ПРЕДУПРЕДИТЕЛЬНЫМИ НАДПИСЯМИ 50 ШТ., ЯЗЫКИ: ФРАНЦ. /АНГЛ.; ИСП./АНГЛ.; ИТАЛ./АНГЛ. ; ШВЕДСК./АНГЛ., ФИНСК./АНГЛ.; ДАТСК./АНГЛ., НИДЕРЛ./ АНГЛ.; ПОРТ. / АНГЛ.; ГРЕЧ./АНГЛ.; КИТ./АНГЛ.; КОРЕЙСК./АНГЛ.; ЯПОНСК./АНГЛ.; ЧЕШСК./А | 227.35 |
Аксессуары
Цена на сайте указана розничная в ЕВРО без учета НДС.Для уточнения цены и размера предоставляемой скидки - звоните или присылайте заявки
| Заказной номер | PG | Описание продукта | Цена |
| 6SN1197-0AA00-1AP1 | 752 | SIMODRIVE 611 DIGITAL ДОКУМЕНТАЦИЯ: РУКОВОДСТВО ПО ПРОЕКТИРОВАНИЮ ПРЕОБРАЗОВАТЕЛЕЙ ВЫПУСК 05/08, НЕМЕЦКИЙ | 99.50 |
| 6SN1197-0AA00-1BP1 | 752 | SIMODRIVE 611 DIGITAL ДОКУМЕНТАЦИЯ ДОКУМЕНТАЦИЯ: РУКОВОДСТВО ПО ПРОЕКТИРОВАНИЮ ПРЕОБРАЗОВАТЕЛЕЙ ВЕРСИЯ 05/08, АНГЛИЙСКИЙ | 99.50 |
