• Компактный сетевой переход между PROFIBUS (ведомое DP устройство) и AS-Interface
• Одно или два ведущих устройства AS-Interface (по спецификации AS-Interface V3.0) для подключения до 62 ведомых устройств AS-Interface к каждому ведущему устройству и встроенной поддержкой передачи аналоговых величин
• Встроенный мониторинг замыканий жил кабеля AS-Interface на землю
• Простое выполнение операций диагностики и запуска непосредственно на месте установки с использованием графического дисплея и клавиатуры или через Web интерфейс с использованием стандартного браузера
• Оптимальная интеграция в системы Totally Integrated Automation с помощью STEP 7, интеграция в инструментальные средства проектирования других производителей с помощью GSD файла
• Вертикальная интеграция (стандартный Web интерфейс) через Industrial Ethernet
• Питание через кабель AS-Interface, отсутствие необходимости использования дополнительного блока питания
• Сохранение параметров настройки в съемном модуле C-PLUG, замена модулей DP/AS-i LINK Advanced без повторного конфигурирования системы

Особенности

• Малые времена запуска системы за счет конфигурирования сети с клавиатуры и вывода результатов проверок на дисплей. Поддержка выполнения указанных операций через Web интерфейс
• Снижение времени простоя и обслуживания за счет выполнения операций диагностики с выводом результатов на дисплей или Web интерфейс
• Снижение затрат на монтаж, поскольку питание прибора выполняется через кабель AS-Interface и нет необходимости применять дополнительный блок питания
• Снижение затрат на проектирование за счет удобного конфигурирования ведомых устройств производства Siemens из среды HW-Config (STEP 7) с использованием механизма Drag&Drop

Область применения

Модуль DP/AS-i LINK Advanced выполняет функции ведомого устройства PROFIBUS DPV1 (по EN 50 170) и ведущего устройства AS-Interface (в соответствии со спецификацией AS-Interface V3.0 по EN 50 295). Он позволяет получать доступ к данным AS-Interface со стороны PROFIBUS DP.

Ведущее устройство PROFIBUS DP способно выполнять циклический обмен данными ввода-вывода с AS-Interface. Ведущее DP устройство, поддерживающее службы асинхронного обмена данными, позволяет дополнительно использовать вызовы ведущего устройства AS-Interface. Таким образом, модуль DP/AS-i LINK Advanced является идеальным решением для построения систем распределенного ввода-вывода, в которых AS-Interface выступает в качестве подсети сети PROFIBUS DP.

Модуль DP/AS-i LINK Advanced выпускается в версиях с одним или двумя интерфейсами ведущих устройств AS-Interface.

Модуль DP/AS-i LINK Advanced с двумя интерфейсами ведущих устройств AS-Interface обеспечивает возможность независимой работы двух сегментов сети AS-Interface.

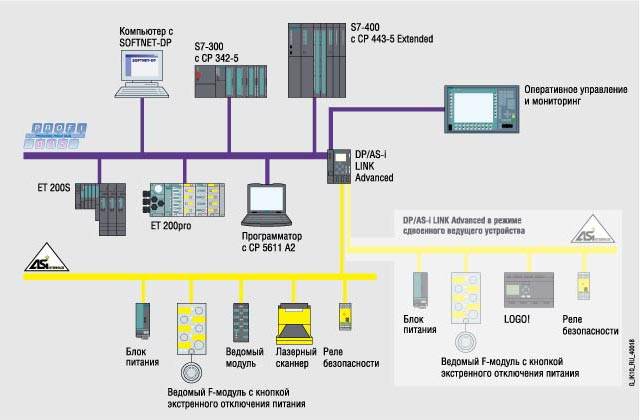

Подключение AS-Interface к PROFIBUS через DP/AS-i LINK Advanced с одним или двумя встроенными интерфейсами ведущего устройства AS-Interface

Дизайн

• Прочный пластиковый корпус со степенью защиты IP20 для монтажа на стандартную профильную шину DIN
• Компактная конструкция;
  • дисплей на фронтальной панели для отображения оперативных состояний и функциональной готовности всех подключенных и активированных ведомых устройств AS-Interface
  • клавиатура для настройки и тестирования сегмента AS-Interface непосредственно с фронтальной панели модуля DP/AS-i LINK Advanced
  • Светодиодные индикаторы отображения состояний PROFIBUS DP и AS-Interface
  • Встроенное гнездо 9-полюсного соединителя D-типа для подключения к PROFIBUS DP
  • Встроенный порт Ethernet (гнезда RJ45) для дистанционного выполнения операций пуско-наладки, диагностики и тестирования через Web интерфес с использованием стандартного браузера
  • Питание через кабель AS-Interface или от внешнего блока питания =24 В
  • Малая монтажная глубина
• Монтаж на стандартную профильную шину DIN
• Работа без использования вентиляторов и буферных батарей
• Быстрая замена вышедшего из строя модуля за счет сохранения параметров настройки в съемном модуле памяти C-PLUG (модуль C-PLUG заказывается отдельно)

Функции

Модуль DP/AS-i LINK Advanced  обеспечивает поддержку циклического обмена данными между ведущим устройством PROFIBUS DP и ведомыми устройствами подчиненного сегмента сети AS-Interface. В линию AS-Interface спецификации V3.0 допускается подключать до 62 ведомых устройств, имеющих до 4 дискретных входов и до 3 дискретных выходов, а также аналоговые ведомые устройства.

В памяти ведущего DP устройства модуль DP/AS-i LINK Advanced занимает 32 байта на ввод и 32 байта на вывод, в которых сохраняются данные ведомых устройств AS-Interface. Буфер ввода-вывода может быть сжат до размеров, обеспечивающих поддержку реальной конфигурации сети AS-Interface. Встроенная обработка аналоговых сигналов существенно упрощает процессы работы с аналоговыми величинами.

Ведущее устройство PROFIBUS DP V1 способно также фиксировать запросы к ведущим устройствам AS-Interface (например, при записи параметров, изменении адресов, считывании диагностической информации) с помощью служб асинхронного обмена данными PROFIBUS.

Все пуско-наладочные операции в AS-Interface могут выполняться с помощью органов управления и индикации на фронтальной панели модуля DP/AS-i LINK Advanced. Наличие порта Ethernet и встроенного Web сервера позволяет выполнять такие операции дистанционно. Обеспечивается поддержка функций обновления встроенного программного обеспечения.

Опциональный модуль C-PLUG поддерживает возможность замены модуля DP/AS-i LINK Advanced без повторного конфигурирования системы, снижая времена простоя оборудования.

Диагностика

Для выполнения диагностики может использоваться встроенный дисплей и клавиатура, Web интерфейс или STEP 7. Набор поддерживаемых диагностических функций позволяет

• Определять состояния соединения
• Определять состояния ведомого устройства PROFIBUS DP
• Диагностировать сеть AS-Interface
• Получать статистические данные
• Выполнять дистанционную диагностику с использованием стандартного Web браузера

Конфигурирование

Модуль DP/AS-i LINK Advanced может конфигурироваться из среды STEP 7/NCM PC или путем импорта актуальной конфигурации на дисплей.

Конфигурирование модуля DP/AS-i LINK Advanced может выполняться из среды других инструментальных средств проектирования, дополненных GSD файлом:

• Из среды COM PROFIBUS
• Из среды более ранних версий STEP 7/NCM PC
• Из среды инструментальных средств проектирования других производителей

Конфигурирование сетей AS-Interface с ведомыми устройствами производства SIEMENS может выполняться с помощью HW-Config пакета STEP 7 от V5.4 и выше.
