DP/AS-Интерфейс соединитель 20E

Разделы

DP/AS-Интерфейс соединитель 20E



  • Обслуживание коммуникационных задач по обмену данными между PROFIBUS-DP и AS интерфейсом.
  • Использование AS интерфейса как подсети PROFIBUS-DP.
  • Управление работой до 62 ведомых устройств AS интерфейса в соответствии со спецификацией AS интерфейса версии 2.1.
  • Светодиодная индикация состояний подключенных ведомых устройств.
  • Возможность запуска AS интерфейса без использования PROFIBUS-DP.






Особенности

DP/AS-Интерфейс соединитель 20E



  • Сокращение расходов на монтаж, так как питание полностью осуществляется из кабеля AS-Interface и, таким образом, поэтому не требуется наличия дополнительного источника питания.
  • Малое время ввода в эксплуатацию благодаря простому проектированию с помощью нажатия кнопки
  • Сокращение времени простоев и обслуживания при выходе из строя slave-устройства благодаря светодиодной индикации

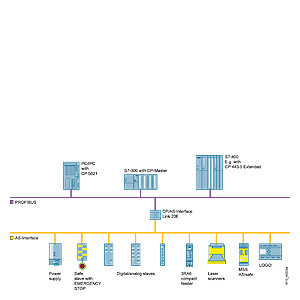

Пример сетевого перехода от PROFIBUS DP на AS-интерфейс через DP/AS-Interface Link 20E






Область применения

DP/AS-Интерфейс соединитель 20E
  • Модуль DP/AS Link 20E выполняет функции ведомого устройства PROFIBUS-DP (в соответствии с требованиями IEC 61158/ EN 50170), а также ведущего устройства AS интерфейса (в соответствии с требованиями EN 50295).
  • В качестве ведущих устройств PROFIBUS-DP могут использоваться:New List ul1
    • Программируемые контроллеры SIMATIC S7-300 с коммуникационными процессорами CP 342-5.
    • Программируемые контроллеры SIMATIC S7-400 с коммуникационным процессором CP 443-5 Extended.
    • Программируемые контроллеры SIMATIC S5 с коммуникационным процессором CP 5431 FMS/DP или интерфейсным модулем IM 308С.
    • Промышленные компьютеры с коммуникационными процессорами CP 5613 или CP 5614, а также коммуникационными процессорами CP 5611/ CP 5511 и пакетом SOFTNET DP.
    • Системы автоматизации других производителей, поддерживающие функции стандартного ведущего устройства PROFIBUS-DP.New List ul2
  • Модуль DP/AS Link 20E не может работать в сочетании с расширителем AS интерфейса.






Дальнейшая информация

DP/AS-Интерфейс соединитель 20E

Руководства по эксплуатации доступны в интернете по адресу

http://support.automation.siemens.com/WW/view/de/10806111/133300






Заказные данные

Цена на сайте указана розничная в ЕВРО без учета НДС.Для уточнения цены и размера предоставляемой скидки - звоните или присылайте заявки

Заказной номерPGОписание продуктаЦена
6GK1415-2AA1042CSIMATIC NET, DP/AS-INTERFACE LINK 20 E ; NETWORK TRANSITION PROFIBUS-DP / AS-INTERFACE ACC. ДО AS-INTERFACE SPECIFIC. V3.0 IN PROTECTION MODE IP20. 527.85




Аксессуары

Цена на сайте указана розничная в ЕВРО без учета НДС.Для уточнения цены и размера предоставляемой скидки - звоните или присылайте заявки

Заказной номерPGОписание продуктаЦена
6ES7972-0BA52-0XA0250SIMATIC DP, ШИННЫЙ CОЕДИНИТЕЛЬ ДЛЯ ПОДКЛЮЧЕНИЯ К СЕТЯМ PROFIBUS ДО 12 МБИТ/С, ОТВОД КАБЕЛЯ ПОД УГЛОМ 90 ГРАДУСОВ, 15,8 X 59 X 35,6 MM (ШXВXГ), IPCD, ТЕХНОЛОГИЯ FAST CONNECT, БЕЗ РАЗЪЁМА ДЛЯ ПОДКЛЮЧЕНИЯ ПРОГРАММАТОРА 38.90
6ES7972-0BA60-0XA0250SIMATIC DP, СОЕДИНИТЕЛЬ ДЛЯ ПОДКЛЮЧЕНИЯ К PROFIBUS, ДО 12 МБИТ/С, ОТВОД КАБЕЛЯ ПОД УГЛОМ 35 ГРАДУСОВ, 16 X 72.7 X 34 MM, ПОДДЕРЖКА ТЕХНОЛОГИИ FAST CONNECT, БЕЗ ГНЕЗДА ДЛЯ ПОДКЛЮЧЕНИЯ ПРОГРАММАТОРА 38.90
6ES7972-0BB52-0XA0250SIMATIC DP, ШИННЫЙ СОЕДИНИТЕЛЬ ДЛЯ ПОДКЛЮЧЕНИЯ К СЕТЯМ PROFIBUS ДО 12 МБИТ/С, ОТВОД КАБЕЛЯ ПОД УГЛОМ 90 ГРАДУСОВ, 15,8 X 59 X 35,6 MM (ШXВXГ), IPCD, ТЕХНОЛОГИЯ FAST CONNECT, С РАЗЪЁМОМ ДЛЯ ПОДКЛЮЧЕНИЯ ПРОГРАММАТОРА 50.77
6ES7972-0BB60-0XA0250SIMATIC DP, СОЕДИНИТЕЛЬ ДЛЯ ПОДКЛЮЧЕНИЯ К PROFIBUS, ДО 12 МБИТ/С, ОТВОД КАБЕЛЯ ПОД УГЛОМ 35 ГРАДУСОВ, 16 X 72.7 X 34 MM, ПОДДЕРЖКА ТЕХНОЛОГИИ FAST CONNECT, С ГНЕЗДОМ ДЛЯ ПОДКЛЮЧЕНИЯ ПРОГРАММАТОРА 50.77
6GK1905-6AA005K2SIMATIC NET, ИНСТРУМЕНТ ДЛЯ БЫСТРОЙ РАЗДЕЛКИ КАБЕЛЕЙ FASTCONNECT ДЛЯ PROFIBUS 62.96
6XV1830-0EH105K1SIMATIC NET, СТАНДАРТНЫЙ ЭКРАНИРОВАННЫЙ PROFIBUS КАБЕЛЬ ДЛЯ БЫСТРОГО МОНТАЖА (FC), 2-ЖИЛЬНЫЙ, ПОСТАВКА ПО МЕТРАЖУ ОТРЕЗКАМИ ДЛИНОЙ 20 ... 1000 M 1.46
