Дверные выключатели 8UC Поворотный выключатель может быть задействован так же при закрытой двери шкафа.
Поворотные выключатели доступны для заказа в cтандартном исполнении (STANDART) и в исполнении аварийного выключятеля (EMERGENCY-STOP), ниже приведены отличия данных исполнений выключателя:
- В стандартном исполнении накладная панель серого цвета с черной надписью, наконечник ручки так же серго цвета.
- В аварийном исполнении накладная панель желтого цвета с черной надписью, наконечник ручки красного цвета.
Основные размеры
| Тип механизма | Типоразмер | Усилие включения 1) Нм | Профиль вала мм x мм | Размер панели мм x мм |
|---|---|---|---|---|
| 8UC71 | 1 | 4 | 6 x 6 | 75 x 75 |
| 8UC72 | 2 | 9 | 8 x 8 | 75 x 75 |
| 8UC73 | 3 | 25 | 10 x 10 or 12 x 12 | 100 x 100 |
| 8UC74 | 4 | 40/552) | 12 x 12 | 100 x 100 |
1) Механизмы тестировались с троекратным превышением усилия включения (согласно EN 60947-3). Так же данная проверка производилась и для выключения.
2) Выключение/включение можно производить двумя руками.
Степень защиты
Степень защиты смонтированного изделия, соответствует IP65.
Стандарты
Поворотный механизм ручки 8UC7, соответствует следующим стандартам:
| IEC 60 204-1, EN 60 204-1, VDE 0113 | Электрическое оборудование |
|---|---|
| IEC 60 439-1, EN 60 439-1, VDE 0660 Part 500 | Низковольтные сборки компонентов |
| IEC 60 947-3, EN 60947-3(VDE 0660 Part 107) | Низковольтное оборудование способность к отключению, автоматические выключатели и предохранители. |
Устройсво

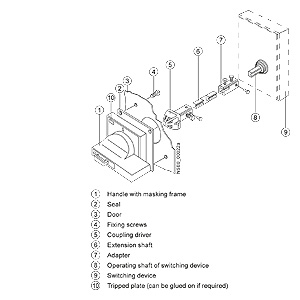

Поворотный механизм состоит: из самой ручки, накладлной панели, для установки на дверь шкафа, соединительного вала (300 мм) и втулок для его крепления и механизма выключателя.
Поворотный механизм для выключателей 3KA/3KL/3KM не имеет соеденительной муфты вала так как вал входит непосредственно в механизм выключателя . Соеденилельные валы длинной 600 мм, так же доступны для заказа.
Проект, схематическое представление
Положения выключателя

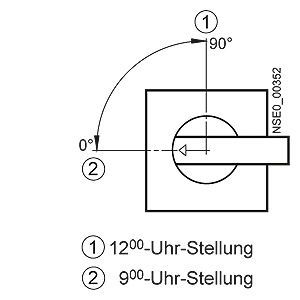

В выключателе имеется два положения "0" и "I" , что соответствует положению на 9.00
и 12 часов соответственно.
Положения двухпозиционного выключателя с 90° действующим углом
Особенности
Дверные выключатели 8UC Блокировка
Навесное блокировочное устройство может использоваться с навесными замками (диамерт душуи от 4.5 до 8.5 мм) и устанавливается непосредственно на поворотную ручку (соответствует DIN 7465).
С блокировочным устройством может использоваться до трех замков с диаметром душки 8.5 мм и до пяти замков сдиаметром одушки 6 мм.
Исключение ошибок при сборке
Для исключения ошибок при сборке в деталях устройства есть специальные пазы и выступы, исключающие возможность неправильного соединения деталей.
Упоры
Упоры устанавливаются в изделие для предотвращения его поломки, при приложении черезмерного усилия при включении/выключении. Данные дополнения поставляются отдельно от поворотных механизмов, и , при необходимости могут быть установленны. Данные дополенения поставляются отдельно от поворотных механизмов и при необходимости могут быть установлены. Упоры используются с механизмими 1-го и 2-го типоразмеров и ограничивают угол поворота ручки не более 90°. (Исключение, механизм 3RV, для запуска электромооров.)
Компенсация погрешностей
Поворотные механизмы 8UC7 могут иметь эксцентричность максимум 3 mm между приводным валом переключающего устройства и управляющим механизмом. Поддержка вала рекомендуется с большими допусками.
Допустимые радиальные эксцентрические и осевые погрешности в mm
| Сцепление | a | b | Длина вала |
|---|---|---|---|
| С компенсируемой погрешностью | + 3 | ± 5 | x |
| Без компенсируемой погрешности | +1,5 | ± 2,5 | x+23.5 |
Выдвижное усилие
Выдвижные усилия могут блокировать механизмы, например стаскивать вал или разрушать механизм управления, это усилие составляет 800 Н когда тяговое усилие воздействует непосредственно на механизм в направлении вала.
Область применения
Дверные выключатели 8UC Дверные механические выключатели 8UC7 используются в случае, если, необходимо обеспечить управление узлами и элементами, расположенными за перегородкой, дверью или сьемной крышкой.
Варианты блокировки
Дверные механические выключатели поддерживают следующие варианты блокировок:
- В положении "0" (OFF) дверь шкафа может быть открыта, но при наличии навесного зама на ручке выключателя, дверь останется закрытой.
- В пололжении "I" (ON) дверь шкафа не открывается, так же в этой позиции невозможно использование навесного замка. Но конструкция общих блокировок шкафа может оставлять возможность открытия двери, для осуществления оперативных действий.
Другие условия:
- В случае, когда блокировка двери шкафа необязательна, блокировочные конструктивные элементы могут быть удалены из механизма дверного выключателя.
- Использование навесного замка также возможно и в позиции "I", тогда у ручки выключателя остается небольшой свободный ход . Однако его недостаточно для разблокировки блокировочного механизма выключателя и открытия двери шкафа.
Услловия эксплуатации
Дверные выключатели могут эксплуатироваться в температурном диаппазоне от -25 °C до +60 °C.
Благодоря использованию пластиков с вололконным наполнением для изготовлении ручек и панелей и защитных покрытий металических частей, дверные выключатели могут применяться для работы в жестких условиях эксплуатации (в агрессивной среде или при повышенной влажности).
