Двигатель 1PH7 (SH 100 иSH 132, водяное охлаждение) Двигатели 1PM4 с водяным охлаждением были специально разработаны для непосредственного монтажа на механические шпиндели. Полый вал позволяет проходить СОЖ для внутреннего охлаждения инструментов. Вал подготовлен с неприводной стороны двигателя для подключения токарной гильзы для ввода СОЖ. Компактная конструкция современных станков,потери тепла от электрических приводов могут отрицательно повлиять на точность обработки. Требование, предъявляемое к двигателям с охлаждением при высокой удельной мощности, привело к созданию серии двигателей 1PM4 с водяным охлаждением. Кроме того, комбинация высокого крутящего моментаи небольших объемов устройства (низкая инерция масс) приводит к сокращению времени ускорения и торможения, а, следовательно, и к сокращению непроизводительного времени. Двигатели имеют встроенную измерительную систему с полым валом для определения скорости вращения двигателя и косвенной позиции. |
Особенности - Полый вал для прохождения СОЖ с непосредственным монтажомшпинделя
- Максимальные скорости до 12000 об/мин
- Непрерывный номинальный крутящий момент даже при останове
- Охлаждаемый фланец для предотвращения термической нагрузки механической силовой передачи
- Низкий уровень шума
- Высокая точность вращения
- Короткая линейно-нарастающая характеристика и время торможения.
|
Область применения - Компактные обрабатывающие центры
- Инструменты с непосредственным приводом с внутренним охлаждением
- Специальные станки.
Список производителей теплообменников смотри в разделе "Водяное охлаждение”. |
Технические данные | Двигатели 1PM4 | | Изоляция обмотки статора в соответствие с EN 60034‑1 (IEC 60034‑1) | Класс температур Fдля входной температуры охлаждающего средства до +30 °C (+86 °F) | | Встраиваемые системы датчиков для двигателей без интерфейсаDRIVE-CLiQ | Инкрементный датчик sin/cos 1 Vpp 256 S/R | | Тип
в соответствии с EN 60034‑7 1) (IEC 60034‑7) | IM B35 (IM V15, IM V36) | | Расположение клеммной коробки (с приводной стороны) | Сверху, поворачивается 4 x 90° | | Изоляция обмотки статора в соответствии с EN 60034‑1 (IEC 60034‑1) | | | | Клеммы в клеммной коробке | - Датчик двигателя и термистор РТС
| 17-штырьковая круглая розетка (без соединяющего разъема) | | Уровень вибрации в соответствии с EN 60034‑14 (IEC 60034‑14) | Уровень SR | | Точность вала и фланца в соответствии с DIN 42955 (IEC 60072‑1) | Допуск R (уменьшенный) | | Удлинение вала с приводной стороны | Гладкий вал, без паза | | ID полости вала | Ø 11.5 мм (0.45 дюйма) | | Класс защиты в соответствие с EN 60034‑5 (IEC 60034‑5) | IP65,
IP55 на выходе вала | | Цвет | Антрацитовый серый | | Допустимая температура охлаждающего средства | Для предотвращения образования конденсата мы рекомендуем входную температуру охлаждающего средстваприбл. +30 °C (+86 °F). | | Контроль температуры | Два датчика температурыKTY 84 в обмотке статора, один из которых резервный | | Уровень звукового давленияLpA (1 м)
в соответствии с DIN EN ISO 1680 | (Допуск +3 дБ) | | | 69 дБ | | | 69 дБ |
Двигатели 1PM4 – стандартный тип – SH 100/132 | Высота вала SH | Ном. скорость | Макс. постоянная скорость | Макс. скорость | Ном. мощность
Prated для звезды
nratedY=1500 об/мин | Ном. мощность
Prated для треугольника
nratedΔ=4000 об/мин | Асинхронный двигатель 1PM4 | | | звезда | треугольник | n S1 cont. | n max | S1 | S6‑40% | S1 | S6‑40% | Заказной номер
Стандартный тип | | | об/мин | об/мин | об/мин | об/мин | кВт
(л.с.) | кВт
(л.с.) | кВт
(л.с.) | кВт
(л.с.) | | | Масляное охлаждение 1) | | 100 | 1500 | 4000 | 12000 | 12000 | 3.7
(5) | 5.25
(7) | 3.7
(5) | 6
(8) | 1PM4101‑2LF86‑1❑S1 | | 100 | 1500 | 4000 | 12000 | 12000 | 7.5
(10) | 11
(14.7) | 7.5
(10) | 13
(17.4) | 1PM4105‑2LF86‑1❑S1 | | 132 | 1500 | 4000 | 10000 | 10500 | 11
(14.7) | 16.5
(22.1) | 11
(14.7) | 19.5
(26.1) | 1PM4133‑2LF86‑1❑S1 | | 132 | 1500 | 4000 | 10000 | 10500 | 18.5
(24.8) | 28
(37.5) | 18.5
(24.8) | 32
(52.3) | 1PM4137‑2LF86‑1❑S1 | | Водяное охлаждение 2) | | 100 | 1500 | — | 12000 | 12000 | 5
(6.7) | 6.5
(8.7) | — | — | 1PM4101‑2LW86‑1❑S1 | | 100 | 1500 | — | 12000 | 12000 | 11
(14.7) | 14.75
(19.8) | — | — | 1PM4101‑2LW86‑1❑S1 | | 132 | 1500 | — | 10000 | 10500 | 15
(20.1) | 21
(28.2) | — | — | 1PM4101‑2LW86‑1❑S1 | | 132 | 1500 | — | 10000 | 10500 | 27
(36.2) | 38
(51) | — | — | 1PM4101‑2LW86‑1❑S1 | | Клеммная коробка/ввод метрического кабеля | Сверху/справа Сверху/с DE Сверху/с NDE Сверху/слева | A B C D |
| Тип двигателя (продолжение) | Ном. крутящий момент
Mrated
для звезды | Ном. крутящий момент
Mrated
для треугольника | Момент инерции | Вес прибл. | Ном. ток
Irated
для звезды | Модуль двигателя SINAMICS | | | S1 | S6‑40% | S1 | S6‑40% | J | m | S1 | S6‑40% | Ном. выходной пульт Irated
для S1 | Заказной номер | | | Нм
(фунтf-фут) | Нм
(фунтf-фут) | Нм
(фунтf-фут) | Нм
(фунтf-фут) | кг м2
(фунтf-в-с2) | кг
(фунт) | A | A | A | | | Масляное охлаждение | | 1PM4101‑2LF... | 24
(17.7) | 33
(24.3) | 9
(6.6) | 14
(10.3) | 0.011
(0.0973) | 42
(93) | 13 | 17.5 | 18 | 6SL3120‑❑TE21‑8AA0 | | 1PM4105‑2LF... | 48
(35.4) | 70
(51.6) | 18
(13.3) | 31
(22.9) | 0.024
(0.2124) | 67
(148) | 23 | 31 | 30 | 6SL3120‑1TE23‑0AA0 | | 1PM4133‑2LF... | 70
(51.6) | 105
(77.4) | 26
(19.2) | 47
(34.7) | 0.046
(0.4070) | 90
(198) | 41 | 58 | 45 | 6SL3120‑1TE24‑5AA0 | | 1PM4137‑2LF... | 118
(87) | 178
(131.3) | 44
(32.5) | 76
(56) | 0.085
(0.7522) | 130
(287) | 56 | 79 | 60 | 6SL3120‑1TE26‑0AA0 | | Водяное охлаждение | | 1PM4101‑2LW... | 32
(23.6) | 41
(30.2) | — | — | 0.011
(0.0973) | 42
(93) | 18 | 22.5 | 18 | 6SL3120‑❑TE21‑8AA0 | | 1PM4101‑2LW... | 70
(51.6) | 94
(69.3) | — | — | 0.024
(0.2124) | 67
(148) | 38 | 47 | 45 | 6SL3120‑1TE24‑5AA0 | | 1PM4101‑2LW... | 95
(70) | 134
(99) | — | — | 0.046
(0.4070) | 90
(198) | 55 | 74 | 60 | 6SL3120‑1TE26‑0AA0 | | 1PM4101‑2LW... | 172
(126.9) | 242
(178.5) | — | — | 0.085
(0.7522) | 130
(287) | 85 | 114 | 85 | 6SL3120‑1TE28‑5AA0 | | Mодуль двигателя: | Однодвигательный модуль Двухдвигательный модуль | 1 2 |
1) Переключение звезда/треугольник. 2) Возможно только подключение звездой. |
Технические данные [PDF] |
Опции | Наименование | Код заказа | | Скорость 5) | | - С увеличенной максимальной скоростью
| L37 |
При заказе двигателя с опциями нужно добавить "-Z" к заказному номеру и требуемый код заказа, установленный для определенной версии. Коды заказов не должны повторяться в простом тексте заказа. Заказной номер. 1PM4101-2LF86-1AS1-Z Код заказа L37 5) Версия для увеличенной максимальной скорости включает уровень вибрации SR и балансировку полушпонкой. Следующие опции не возможны: • подготовленный монтаж редуктора ZF • уплотнение вала. |

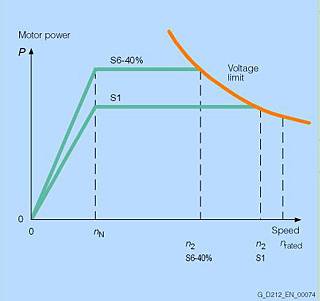

Характеристика  Типичная диаграмма отношения мощности к скорости для двигателей 1PM4 с масляным охлаждением с переключением звезда/треугольник 1)  Типичная диаграмма отношения мощности к скорости для двигателей 1PM4 с водяным охлаждением 1) Диаграмма показывает типичное отношение скорости двигателя к мощности привода для двигателей 1PM4 в следующих типах режимов работы (согласно IEC 60034-1): S1: Непрерывный режим S6-40%: Непрерывный режим с прерывистой нагрузкой и относительным периодом включения 40% (S6-40%) с максимальным временем рабочего цикла 10 мин. | Двигатель | Номинальная скорость вращения | Достижимая скорость вращения в режиме работы (согласноIEC 60034 1) | Номинальная скорость вращения | Достижимая скорость вращения в режиме работы (согласноIEC 60034 1) | | | Звезда | Треугольник | | Тип | n ratedY | n 2 2) | | n ratedΔ | n 2 2) | | | | | S1 | S6-40% | | S1 | S6-40% | | | об/мин | об/мин | об/мин | об/мин | об/мин | об/мин | | Масляное охлаждение | | 1PM4101 | 1500 | 9710 | 7170 | 4000 | 12000 | 12000 | | 1PM4105 | 1500 | 9000 | 6360 | 4000 | 12000 | 12000 | | 1PM4133 | 1500 | 8000 | 8140 | 4000 | 10500 | 10500 | | 1PM4137 | 1500 | 7000 | 5920 | 4000 | 10500 | 10500 | | Водяное охлаждение | | 1PM4101 | 1500 | 9670 | 7590 | – | – | – | | 1PM4105 | 1500 | 9460 | 7130 | – | – | – | | 1PM4133 | 1500 | 8290 | 6130 | – | – | – | | 1PM4137 | 1500 | 6860 | 4920 | – | – | – |
1) Дополнительную информацию по конфигурации смотри в руководстве по проектированию двигателей 1PM. 2) Значения на диаграмме отношения мощности к скорости базируются на использовании сетевого модуля Active в системе питания 3 AC 400 V. При использовании сетевого модуля Smart действуйте согласно руководству по проектированию двигателей 1РМ. |
Чертеж  Дополнительную информацию Вы можете получить, нажав кнопку с этим символом. |
Чертеж [PDF] |
Дальнейшая информация |
Заказные данные | Заказной № | Описание | Вес (кг) | Доставка | Мин. зак. (шт) | | 1PM4101-2.F8.-.... | ДВИГАТЕЛЬ С ПОЛЫМ ВАЛОМ, ZК 600В 3.7 КВТ, 1500 ОБ/МИН, 24 НМ МАСЛЯНОЕ ОХЛАЖДЕНИЕ, IP65, ВЫВОД ВАЛА IP55 КЛЕММНАЯ КОРОБКА, ПЕРЕКЛЮЧАЕМАЯ СО ЗВЕЗДЫ НА ТРЕУГОЛЬНИК, СИГНАЛЬНЫЙ ШТЕКЕР; МЕТРИЧЕСКОЕ СОЕДИНЕНИЕ КАБЕЛЯ; | 42 | по запросу (X) | 1 | | 1PM4101-2.W2.-.... | ДВИГАТЕЛЬ С ПОЛЫМ ВАЛОМ, ZК 600В 5.0 КВТ, 1500 ОБ/МИН, 32 НМ ВОДЯНОЕ ОХЛАЖДЕНИЕ, IP65, ВЫВОД ВАЛА IP55 КЛЕММНАЯ КОРОБКА, СИГНАЛЬНЫЙ ШТЕКЕР; МЕТРИЧЕСКОЕ СОЕДИНЕНИЕ КАБЕЛЯ; | 42 | по запросу (X) | 1 | | 1PM4105-2.F8.-.... | ДВИГАТЕЛЬ С ПОЛЫМ ВАЛОМ, ZК 600В 7.5 КВТ, 1500 ОБ/МИН, 48 НМ МАСЛЯНОЕ ОХЛАЖДЕНИЕ, IP65, ВЫВОД ВАЛА IP55 КЛЕММНАЯ КОРОБКА, ПЕРЕКЛЮЧАЕМАЯ СО ЗВЕЗДЫ НА ТРЕУГОЛЬНИК, СИГНАЛЬНЫЙ ШТЕКЕР; МЕТРИЧЕСКОЕ СОЕДИНЕНИЕ КАБЕЛЯ; | 67 | по запросу (X) | 1 | | 1PM4105-2.W2.-.... | ДВИГАТЕЛЬ С ПОЛЫМ ВАЛОМ, ZК 600В 11.0 КВТ, 1500 ОБ/МИН, 70 НМ ВОДЯНОЕ ОХЛАЖДЕНИЕ, IP65, ВЫВОД ВАЛА IP55 КЛЕММНАЯ КОРОБКА, СИГНАЛЬНЫЙ ШТЕКЕР; МЕТРИЧЕСКОЕ СОЕДИНЕНИЕ КАБЕЛЯ; | 67 | по запросу (X) | 1 | | 1PM4133-2.F8.-.... | ДВИГАТЕЛЬ С ПОЛЫМ ВАЛОМ, ZК 600В 11.0 КВТ, 1500 ОБ/МИН, 70 НМ МАСЛЯНОЕ ОХЛАЖДЕНИЕ, IP65, ВЫВОД ВАЛА IP55 КЛЕММНАЯ КОРОБКА, ПЕРЕКЛЮЧАЕМАЯ СО ЗВЕЗДЫ НА ТРЕУГОЛЬНИК, СИГНАЛЬНЫЙ ШТЕКЕР; МЕТРИЧЕСКОЕ СОЕДИНЕНИЕ КАБЕЛЯ; | 90 | по запросу (X) | 1 | | 1PM4133-2.W2.-.... | ДВИГАТЕЛЬ С ПОЛЫМ ВАЛОМ, ZК 600В 15.0 КВТ, 1500 ОБ/МИН, 95.5 НМ ВОДЯНОЕ ОХЛАЖДЕНИЕ, IP65, ВЫВОД ВАЛА IP55 КЛЕММНАЯ КОРОБКА, СИГНАЛЬНЫЙ ШТЕКЕР; МЕТРИЧЕСКОЕ СОЕДИНЕНИЕ КАБЕЛЯ; | 90 | по запросу (X) | 1 | | 1PM4137-2.F8.-.... | ДВИГАТЕЛЬ С ПОЛЫМ ВАЛОМ, ZК 600В 18.5 КВТ, 1500 ОБ/МИН, 118 НМ МАСЛЯНОЕ ОХЛАЖДЕНИЕ, IP65, ВЫВОД ВАЛА IP55 КЛЕММНАЯ КОРОБКА, ПЕРЕКЛЮЧАЕМАЯ СО ЗВЕЗДЫ НА ТРЕУГОЛЬНИК, СИГНАЛЬНЫЙ ШТЕКЕР; МЕТРИЧЕСКОЕ СОЕДИНЕНИЕ КАБЕЛЯ; | 130 | по запросу (X) | 1 | | 1PM4137-2.W2.-.... | ДВИГАТЕЛЬ С ПОЛЫМ ВАЛОМ, ZК 600В 27.0 КВТ, 1500 ОБ/МИН, 172 НМ ВОДЯНОЕ ОХЛАЖДЕНИЕ, IP65, ВЫВОД ВАЛА IP55 КЛЕММНАЯ КОРОБКА, СИГНАЛЬНЫЙ ШТЕКЕР; МЕТРИЧЕСКОЕ СОЕДИНЕНИЕ КАБЕЛЯ; | 130 | по запросу (X) | 1 |
|
|
