Двигатель 1PM6 (SH 100 иSH 132 с радиальными и осевыми вентиляторами) Двигатели 1PM6 с воздушным охлаждением были специально сконструированы для непосредственного монтажа на механические шпиндели. Полый вал обеспечивает прохождение СОЖ для внутреннего охлаждения инструментов. Вал подготовлен с неприводной стороны двигателя для подключения токарной гильзы для ввода СОЖ. Двигатели 1PM6 являются прочными 4-полюсными короткозамкнутыми асинхронными двигателями, не требующими особого техобслуживания. Они были разработаны специально для использования с приводной системойSINAMICS S. Вентилятор для обеспечения отдельной вентиляции монтируется либорадиально, либо по оси с задней стороны двигателя. Направление потока воздуха с приводной стороны на неприводную сторону для отвода избытков тепла двигателя от станка. Двигатели имеют встроенную измерительную систему с полым валомдля определения скорости двигателя и косвенной позиции. |
Особенности - Полый вал для прохождения СОЖ с непосредственным монтажомшпинделя
- Максимальные скорости до 12000 об/мин
- Непрерывный номинальный крутящий момент даже при останове
- Осевые или радиальные вентиляторы
- Высокая точность вращения
- Короткая линейно-нарастающая характеристика и время торможения.
|
Область применения - Компактные обрабатывающие центры
- Инструменты с непосредственным приводом с внутренним охлаждением
- Специальные станки.
|
Технические данные [PDF] |
Технические данные | Двигатели 1PM6 | | Изоляция обмотки статора в соответствии с EN 60034‑1 (IEC 60034‑1) | Класс температур F для входной температуры охлаждающего средства до +40 °C (+104 °F) | | Данные вентилятора двигателя | 3 AC 400 В 50/60 Гц | | Встраиваемые системы датчиков для двигателей без интерфейса DRIVE-CLiQ | Инкрементный датчик sin/cos 1 Vpp 256 S/R | | Tип
в соответствии с EN 60034‑7 1) (IEC 60034‑7) | IM B5 (IM V1, IM V3) | | Расположение клеммной коробки (с приводной стороны) | С осевым вентилятором:
Сверху, поворачивается 4 x 90° С радиальным вентилятором:
Справа, поворачивается 4 x 90° | | Тип подключения клеммной коробки | | | | Клеммы в клеммной коробке | | | Клеммы в клеммной коробке | - Датчик двигателя и термистор РТС
| 17-штырьковая круглая розетка (без соединительного разъема) | | Уровень вибрации в соответствии с EN 60034‑14 (IEC 60034‑14) | Уровень SR | | Точность вала и фланца в соответствии с DIN 42955 (IEC 60072‑1) | Допуск R (уменьшенный) | | Удлинение вала с приводной стороны | Гладкий вал, без паза | | ID полости вала | Ø 11.5 мм | | Класс защиты в соответствии с EN 60034‑5 (IEC 60034‑5) | IP55, вентилятор IP54 | | Цвет | Aнтрацитовый | | Допустимая температура охлаждающего средства | -15 °C до +40 °C (+5 °F до +104 °F) | | Контроль температуры | Два датчика температурыKTY 84 в обмотке статора, один из которых резервный | | Звуковое давление LpA (1 м)
в соответствии с EN ISO 1680 | От DE к NDE
(с вентилятором, работающим с системой питания 50 Гц)
(допуск +3 дБ) | | | 70 дБ | | | 70 дБ |
Двигатели 1PM6 – Стандартный тип – SH 100/132 | Высота вала SH | Ном. скорость | Макс. постоянная скорость | Макс. скорость | Ном. мощность
Prated
для звезды
nratedY=1500 об/мин | Ном. мощность
Prated
для треугольника
nratedΔ=4000 об/мин | Асинхронный двигатель 1PM6 | | | звезда | треугольник | n S1 cont. | n max | S1 | S6‑40% | S1 | S6‑40% | Заказной номер
Стандартный тип | | | об/мин | об/мин | об/мин | об/мин | кВт
(л.с.) | кВт
(л.с.) | кВт
(л.с.) | кВт
(л.с.) | | | Принудительная вентиляция | | 100 | 1500 | 4000 | 12000 | 12000 | 3.7
(5) | 5.25
(7) | 3.7
(5) | 6
(8) | 1PM6101‑2LF8❑‑1❑❑1 | | 100 | 1500 | 4000 | 12000 | 12000 | 7.5
(10) | 11
(14.7) | 7.5
(10) | 13
(17.4) | 1PM6105‑2LF8❑‑1❑❑1 | | 132 | 1500 | 4000 | 10000 | 10500 | 11
(14.7) | 16.5
(22.1) | 11
(14.7) | 19.5
(26.1) | 1PM6133‑2LF8❑‑1❑❑1 | | 132 | 1500 | 4000 | 10000 | 10500 | 18.5
(24.8) | 28
(37.5) | 18.5
(24.8) | 32
(42.9) | 1PM6137‑2LF8❑‑1❑❑1 | | 132 | 1500 | 4000 | 10000 | 10500 | 22
(29.5) | 33
(44.2) | 22
(29.5) | 39
(52.3) | 1PM6138‑2LF8❑‑1❑❑1 | | Tип: | IM B5 IM V1 IM V3 | 1 4 5 | | Клеммная коробка/ввод метрического кабеля: в комбинации с вентилятором | Сверху/справа Сверху/с DE Сверху/с NDE Сверху/слева Осевой вентилятор, установленный на пол, направление потока воздуха DE→NDE | A B C D R | | Клеммная коробка/ввод метрического кабеля: в комбинации с вентилятором | Справа/снизу Справа/сDE Справа/сNDE Справа/сверху Радиальный вентилятор сверху, установленный с NDE, направление потока воздуха DE→NDE | E F G H D |
| Тип двигателя (продолжение) | Ном. крутящий момент
Mrated
для звезды | Ном. крутящий момент
Mrated
для треугольника | Момент инерции | Вес прибл. | Ном. ток
Irated
для звезды | Модуль двигателя SINAMICS | | | S1 | S6‑40% | S1 | S6‑40% | J | m | S1 | S6‑40% | Ном. выходной ток Irated
для S1 | Заказной номер | | | Нм
(фунтf-фут) | Нм
(фунтf-фут) | Нм
(фунтf-фут) | Нм
(фунтf-фут) | кг м2
(фунтf-в-с2) | кг
(фунт) | A | A | A | | | Масляное охлаждение | | 1PM6101‑2LF... | 24
(17.7) | 33
(24.3) | 9
(6.6) | 14
(10.3) | 0.011
(0.0973) | 45
(99) | 13 | 17.5 | 18 | 6SL3120‑❑TE21‑8AA0 | | 1PM6105‑2LF... | 48
(35.4) | 70
(51.6) | 18
(13.3) | 31
(22.9) | 0.024
(0.2124) | 70
(154) | 23 | 31 | 30 | 6SL3120‑1TE23‑0AA0 | | 1PM6133‑2LF... | 70
(51.6) | 105
(77.4) | 26
(19.2) | 47
(34.7) | 0.046
(0.4070) | 94
(207) | 41 | 58 | 45 | 6SL3120‑1TE24‑5AA0 | | 1PM6137‑2LF... | 118
(87) | 178
(131.3) | 44
(32.5) | 76
(56) | 0.085
(0.7522) | 135
(298) | 56 | 79 | 60 | 6SL3120‑1TE26‑0AA0 | | 1PM6138‑2LF... | 140
(103.2) | 210
(155) | 53
(39.1) | 93
(68.6) | 0.104
(0.9203) | 156
(344) | 58 | 80 | 60 | 6SL3120‑1TE26‑0AA0 | | Модуль двигателя: | Однодвигательный модуль Двухдвигательный модуль | 1 2 |
|
Опции | Наименование | Заказной код | | Скорость 5) | | - С увеличенной максимальной скоростью
| L37 |
При заказе двигателя с опцией, нужно добавить "-Z" к заказному номеру и к утвержденному для специальной версии заказному коду. Заказные коды не должны повторяться в простом тексте в заказе. Заказной номер 1PM4101-2LF86-1AS1-Z Заказной код L37 5) Версия для увеличенной максимальной скорости включает уровень вибрации SR и балансировку с наполовину утопленной шпонкой. Следующие опции невозможны: • Подготовленный монтаж редуктора ZF • Уплотнение вала. |

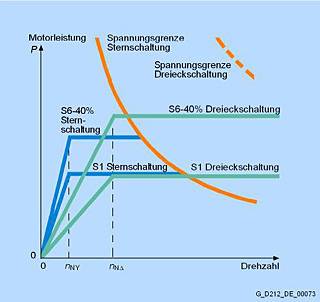

Характеристика  Типичная диаграмма отношения мощности к скорости для двигателей 1PM6 с переключением звезда/треугольник 1) Диаграмма показывает типичное отношение скорости двигателя к мощности приводадля двигателей 1PM6 в следующих типах режимов работы (согласноIEC 60034-1): S1: Непрерывный режим S6-40%: Непрерывный режимспрерывистой нагрузкой и относительным периодом включения40% (S6-40%) с максимальнымвременем рабочего цикла 10 мин. | Двигатель | Номинальная скорость вращения | Достижимая скорость вращения в режиме работы (согласноIEC 60034‑1) | Номинальная скорость вращения | Достижимая скорость вращения в режиме работы (согласноIEC 60034‑1) | | | Звезда | Треугольник | | Тип | n ratedY | n 2 2) | | n ratedΔ | n 2 2) | | | | | S1 | S6-40% | | S1 | S6-40% | | | об/мин | об/мин | об/мин | об/мин | об/мин | об/мин | | Принудительная вентиляция | | 1PM6 101 | 1500 | 9710 | 7170 | 4000 | 12000 | 12000 | | 1PM6 105 | 1500 | 9000 | 6360 | 4000 | 12000 | 12000 | | 1PM6 133 | 1500 | 8000 | 8140 | 4000 | 10500 | 10500 | | 1PM6 137 | 1500 | 7000 | 5920 | 4000 | 10500 | 10500 | | 1PM6 138 | 1500 | 4000 | 4000 | 4000 | 6000 | 6500 |
1) Дополнительную информацию по конфигурации смотри в руководство по проектированию двигателей 1PM. 2) Значения на диаграмме отношения мощности кскорости базируются на использовании сетевого модуляActiveв системе питания 3 AC 400 В. При использовании сетевого модуляSmartдействуйте согласно руководству по проектированию двигателей 1PM.. |
Чертеж  Дополнительную информацию Вы можете получить, нажав кнопку с этим символом. |
Чертеж [PDF] |
Заказные данные | Заказной № | Описание | Вес (кг) | Доставка | Мин. зак. (шт) | | 1PM6101-2.F8.-.... | ДВИГАТЕЛЬ С ПОЛЫМ ВАЛОМ, ZК 600В 3.7 КВТ, 1500 ОБ/МИН, 24 НМ ПРИНУДИТЕЛЬНАЯ ВЕНТИЛЯЦИЯ, IP55, ВЫВОД ВАЛА IP55 КЛЕММНАЯ КОРОБКА, ПЕРЕКЛЮЧАЕМАЯ СО ЗВЕЗДЫ НА ТРЕУГОЛЬНИК, СИГНАЛЬНЫЙ ШТЕКЕР; МЕТРИЧЕСКОЕ СОЕДИНЕНИЕ КАБЕЛЯ; | 42 | по запросу (X) | 1 | | 1PM6105-2.F8.-.... | ДВИГАТЕЛЬ С ПОЛЫМ ВАЛОМ, ZК 600В 7.5 КВТ, 1500 ОБ/МИН, 48 НМ ПРИНУДИТЕЛЬНАЯ ВЕНТИЛЯЦИЯ, IP55, ВЫВОД ВАЛА IP55 КЛЕММНАЯ КОРОБКА, ПЕРЕКЛЮЧАЕМАЯ СО ЗВЕЗДЫ НА ТРЕУГОЛЬНИК, СИГНАЛЬНЫЙ ШТЕКЕР; МЕТРИЧЕСКОЕ СОЕДИНЕНИЕ КАБЕЛЯ; | 67 | по запросу (X) | 1 | | 1PM6133-2.F8.-.... | ДВИГАТЕЛЬ С ПОЛЫМ ВАЛОМ, ZК 600В 11.0 КВТ, 1500 ОБ/МИН, 70 НМ ПРИНУДИТЕЛЬНАЯ ВЕНТИЛЯЦИЯ, IP55, ВЫВОД ВАЛА IP55 КЛЕММНАЯ КОРОБКА, ПЕРЕКЛЮЧАЕМАЯ СО ЗВЕЗДЫ НА ТРЕУГОЛЬНИК, СИГНАЛЬНЫЙ ШТЕКЕР; МЕТРИЧЕСКОЕ СОЕДИНЕНИЕ КАБЕЛЯ; | 90 | по запросу (X) | 1 | | 1PM6137-2.F8.-.... | ДВИГАТЕЛЬ С ПОЛЫМ ВАЛОМ, ZК 600В 18.5 КВТ, 1500 ОБ/МИН, 118 НМ ПРИНУДИТЕЛЬНАЯ ВЕНТИЛЯЦИЯ, IP55, ВЫВОД ВАЛА IP55 КЛЕММНАЯ КОРОБКА, ПЕРЕКЛЮЧАЕМАЯ СО ЗВЕЗДЫ НА ТРЕУГОЛЬНИК, СИГНАЛЬНЫЙ ШТЕКЕР; МЕТРИЧЕСКОЕ СОЕДИНЕНИЕ КАБЕЛЯ; | 130 | по запросу (X) | 1 | | 1PM6138-2.F8.-.... | ДВИГАТЕЛЬ С ПОЛЫМ ВАЛОМ, ZК 600В 22.0 КВТ, 1500 ОБ/МИН, 140 НМ ПРИНУДИТЕЛЬНАЯ ВЕНТИЛЯЦИЯ, IP55, ВЫВОД ВАЛА IP55 КЛЕММНАЯ КОРОБКА, ПЕРЕКЛЮЧАЕМАЯ СО ЗВЕЗДЫ НА ТРЕУГОЛЬНИК, СИГНАЛЬНЫЙ ШТЕКЕР; МЕТРИЧЕСКОЕ СОЕДИНЕНИЕ КАБЕЛЯ; | 150 | по запросу (X) | 1 |
|
|
