Технические данные | Двигатели главного движения 1PH4 | | Изоляция обмотки статора(1) EN 60034-1 (IEC 60034-1) | Класс нагревостойкости F для температуры подаваемой СОЖ
в +25 °C | | Датчик на моторе, встроенный | инкрементальный датчик
sin/cos 1 VPP, 2048 S/R | | Тип по EN 60034-7 (IEC 60034-7) | IM B35 (IM V15, IM V36) | | Расположение клеммовой коробки
(если смотреть на AS (2)) | сверху, поворотный 4 x 90° | | Тип подключения клеммовой коробки | | | - двигатель | клеммы в клеммовой коробке | | - датчик мотора и терморезистор | 17-ти полюсная круглая розетка (без штекера) | | Конструкция подшипника на AS (3) | подшипниковый узел для ременного или муфтового соединение с рабочим валом | | Вибрация по EN 60034-14 (IEC 60034-14) | ступень R (уменьшенная) | | Точность валов и фланца по DIN 42955 (IEC 60072-1) | допуск N (обычный) | | Конец вала AS по DIN 748 | с призматической шпонкой и шпоночным пазом | | Класс защиты по EN 60034-5 (IEC 60034-5) | IP65, на выходе вала IP55 | | Окраска | Антрацит | | Температура подачи СОЖ | Из-за образования конденсата рекомендуется, в зависимости от внешних условий, температура подачи СОЖ около +25 °C | | Контроль температуры | 2 терморезистора в обмотке статора, из них 1 как резерв | | Уровень шума по
ISO 1680-1 (EN 21680)
(допуск +3 dB) | 1PH4 10: 69 dB(A)
1PH4 13: 69 dB(A)
1PH4 16: 71 dB(A) |
1) | Напряжение питания линейки приводов SIMODRIVE 611 | | 3 AC 400 В ±10 %
(т.е. UZK = 600 В) | 3 AC 480 В ±+6 %, -10 %
(т.е. UZK = 680 В) | | Возможна эксплуатация двигателей 1PН4. | Возможна эксплуатация двигателей 1PН4. |
2) AS это передняя сторона двигателя с валом. BS это задняя сторона двигателя. 3) Допустимые нагрузки см. руководство по проектированию (номер заказа см. »Документацию«). |

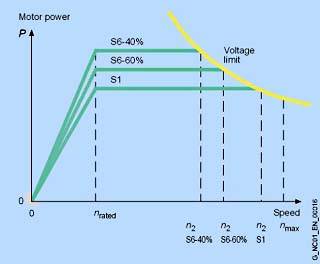

Характеристика  Типичная диаграмма частоты вращения/мощности для двигателей AC 1) Диаграмма показывает типичную зависимость между частотой вращения двигателя и мощностью привода в двигателях 1PH4 для следующих режимов работы согласно IEC 60034-1. S 1: Непрерывная работа S 6: Непрерывный режим работы с прерывистой нагрузкой и относительной продолжительностью включения 60% (S6-60%) или 40% (S6-40%) при максимальной продолжительности цикла 10 минут.
| Двигатель | Номинальная частота вращения | Достигаемая частота вращения при номинальной мощности в режиме работы согласно IEC 60034-1 | | Тип | n rated | n 2 2) | | | | S1 | S6-60% | S6-40% | | | об/мин | об/мин | об/мин | об/мин | | 1PH4103 | 1500 | 8600 | 7500 | 6500 | | 1PH4105 | 1500 | 8800 | 7600 | 6500 | | 1PH4107 | 1500 | 8600 | 7400 | 6400 | | 1PH4133 | 1500 | 8000 | 7400 | 6000 | | 1PH4135 | 1500 | 7400 | 6200 | 5500 | | 1PH4137 | 1500 | 6800 | 5800 | 5000 | | 1PH4138 | 1500 | 7800 | 6600 | 5800 | | 1PH4163 | 1500 | 6300 | 5200 | 4500 | | 1PH4167 | 1500 | 5200 | 4400 | 3800 | | 1PH4168 | 1500 | 6300 | 5300 | 4600 |
1) Подробности смотри в Руководстве по проектированию для двигателей 1PH. 2) Значения получаются из диаграммы частоты вращения/мощности при использовании регулируемого питания. При нерегулируемом питании следует действовать согласно Руководству по проектированию для двигателей 1PH. |
Заказные данные | Заказной № | Описание | Вес (кг) | Доставка | Мин. зак. (шт) | | 1PH4103-4NF26 | ДВИГАТЕЛЬ ГЛАВНОГО ДВИЖЕНИЯ, ВК 600В 7.5 КВТ, 1500 ОБ/МИН, 48 НМ ВОДЯНОЕ ОХЛАЖДЕНИЕ, IP65, ВЫВОД ВАЛА IP55 ДАТЧИК 1 VSS 2048 ИМП/ОБ., IM B35 КЛЕММНАЯ КОРОБКА СИГНАЛЬНЫЙ ШТЕКЕР | 52 | по запросу (X) | 1 | | 1PH4105-4NF26 | ДВИГАТЕЛЬ ГЛАВНОГО ДВИЖЕНИЯ, ВК 600В 11 КВТ, 1500 ОБ/МИН, 70 НМ ВОДЯНОЕ ОХЛАЖДЕНИЕ, IP65, ВЫВОД ВАЛА IP55 ДАТЧИК 1 VSS 2048 ИМП/ОБ., IM B35 КЛЕММНАЯ КОРОБКА СИГНАЛЬНЫЙ ШТЕКЕР | 67 | по запросу (X) | 1 | | 1PH4107-4NF26 | ДВИГАТЕЛЬ ГЛАВНОГО ДВИЖЕНИЯ, ВК 600В 14 КВТ, 1500 ОБ/МИН, 90 НМ ВОДЯНОЕ ОХЛАЖДЕНИЕ, IP65, ВЫВОД ВАЛА IP55 ДАТЧИК 1 VSS 2048 ИМП/ОБ., IM B35 КЛЕММНАЯ КОРОБКА СИГНАЛЬНЫЙ ШТЕКЕР | 80 | по запросу (X) | 1 | | 1PH4133-4NF26 | ДВИГАТЕЛЬ ГЛАВНОГО ДВИЖЕНИЯ, ZК 600В 15 КВТ, 1500 ОБ/МИН, 95 НМ ВОДЯНОЕ ОХЛАЖДЕНИЕ, IP65, ВЫВОД ВАЛА IP55 ДАТЧИК 1 VSS 2048 ИМП/ОБ, IM B35 КЛЕММНАЯ КОРОБКА СИГНАЛЬНЫЙ ШТЕКЕР | 90 | по запросу (X) | 1 | | 1PH4135-4NF26 | ДВИГАТЕЛЬ ГЛАВНОГО ДВИЖЕНИЯ, ВК 600В 22 КВТ, 1500 ОБ/МИН, 140 НМ ВОДЯНОЕ ОХЛАЖДЕНИЕ, IP65, ВЫВОД ВАЛА IP55 ДАТЧИК 1 VSS 2048 ИМП/ОБ., IM B35 КЛЕММНАЯ КОРОБКА СИГНАЛЬНЫЙ ШТЕКЕР | 112 | по запросу (X) | 1 | | 1PH4137-4NF26 | ДВИГАТЕЛЬ ГЛАВНОГО ДВИЖЕНИЯ, ВК 600В 27 КВТ, 1500 ОБ/МИН, 170 НМ ВОДЯНОЕ ОХЛАЖДЕНИЕ, IP65, ВЫВОД ВАЛА IP55 ДАТЧИК 1 VSS 2048 ИМП/ОБ., IM B35 КЛЕММНАЯ КОРОБКА СИГНАЛЬНЫЙ ШТЕКЕР | 130 | по запросу (X) | 1 | | 1PH4138-4NF26 | ДВИГАТЕЛЬ ГЛАВНОГО ДВИЖЕНИЯ, ВК 600В 30 КВТ, 1500 ОБ/МИН, 190 НМ ВОДЯНОЕ ОХЛАЖДЕНИЕ, IP65, ВЫВОД ВАЛА IP55 ДАТЧИК 1 VSS 2048 ИМП/ОБ., IM B35 КЛЕММНАЯ КОРОБКА СИГНАЛЬНЫЙ ШТЕКЕР | 150 | по запросу (X) | 1 | | 1PH4163-4NF26 | ДВИГАТЕЛЬ ГЛАВНОГО ДВИЖЕНИЯ, ВК 600В 37 КВТ, 1500 ОБ/МИН, 235 НМ ВОДЯНОЕ ОХЛАЖДЕНИЕ, IP65, ВЫВОД ВАЛА IP55 ДАТЧИК 1 VSS 2048 ИМП/ОБ, IM B35 КЛЕММНАЯ КОРОБКА, СИГНАЛЬНЫЙ ШТЕКЕР | 175 | по запросу (X) | 1 | | 1PH4167-4NF26 | ДВИГАТЕЛЬ ГЛАВНОГО ДВИЖЕНИЯ, ВК 600В 46 КВТ, 1500 ОБ/МИН, 293 НМ ВОДЯНОЕ ОХЛАЖДЕНИЕ, IP65, ВЫВОД ВАЛА IP55 ДАТЧИК 1 VSS 2048 ИМП/ОБ, IM B35 КЛЕММНАЯ КОРОБКА, СИГНАЛЬНЫЙ ШТЕКЕР | 210 | по запросу (X) | 1 | | 1PH4168-4NF26 | ДВИГАТЕЛЬ ГЛАВНОГО ДВИЖЕНИЯ, ВК 600В 52 КВТ, 1500 ОБ/МИН, 331 НМ ВОДЯНОЕ ОХЛАЖДЕНИЕ, IP65, ВЫВОД ВАЛА IP55 ДАТЧИК 1 VSS 2048 ИМП/ОБ, IM B35 КЛЕММНАЯ КОРОБКА, СИГНАЛЬНЫЙ ШТЕКЕР | 240 | по запросу (X) | 1 |
|
