Технические данные | Двигатели главного движения 1PM4 | | Изоляция обмотки статора(1) EN 60034-1 (IEC 60034-1) | Класс нагревостойкости F для температуры подаваемой СОЖ
до +25 °C | | Датчик на моторе, встроенный | инкрементальный датчик
sin/cos 1 VPP, 256 S/R | | Тип по EN 60034-7 (IEC 60034-7) | IM B35 (IM V15, IM V36) | | Расположение клеммовой коробки
(если смотреть на AS) | сверху, поворотный 4 x 90° | | Тип подключения клеммовой коробки | | | - двигатель | клеммы в клеммовой коробке | | - датчик мотора и терморезистор | 17-ти полюсная круглая розетка (без штекера) | | Вибрация по EN 60034-14 (IEC 60034-14) | ступень SR | | Точность валов и фланца по DIN 42955 (IEC 60072-1) | допуск R (уменьшенный) | | Конец вала AS | с ровным валом, без шпоночного паза | | Пустотелый вал | ∅ 11,5 мм | | Класс защиты по EN 60034-5 (IEC 60034-5) | IP65, на выходе вала IP55 | | Окраска | Антрацит | | Температура подачи СОЖ | Из-за образования конденсата рекомендуется, в засимости от внешних условий, температура подачи СОЖ около +25 °C | | Контроль температуры | 2 терморезистора в обмотке статора, из них 1 как резерв | | Уровень шума по
ISO 1680-1 (EN 21680)
(допуск +3 dB) | 1PM4 10.: 69 dB(A)
1PM4 13.: 69 dB(A) |
1) | Напряжение питания линейки приводов SIMODRIVE 611 | | 3 AC 400 В ±10 %
(т.е. UZK = 600 В) | 3 AC 480 В ±+6 %, -10 %
(т.е. UZK = 680 В) | | Возможна эксплуатация двигателей 1PM4. | Возможна эксплуатация двигателей 1PM4. |
Изготовители холодильных агрегатов см. »Жидкостное охлаждение«. |

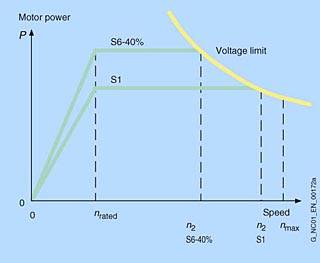

Характеристика  Типичная диаграмма частоты вращения/мощности для двигателей 1PM4 с выборочной схемой подключения звезда/треугольник1) с масляным охлаждением и для двигателей 1PM6 1)  Типичная диаграмма частоты вращения/мощности для двигателей 1PM4 1) с водяным охлаждением Диаграмма показывает типичную зависимость между частотой вращения двигателя и мощностью привода в двигателях 1PM для следующих режимов работы согласно IEC 60034-1: S 1: Непрерывная работа S 6: Непрерывный режим работы с прерывистой нагрузкой и относительной продолжительностью включения 60% (S6-60%) или 40% (S6-40%) при максимальной продолжительности цикла 10 минут.
| Двигатель | Номинальная частота вращения | Достигаемая частота вращения при номинальной мощности в режиме работы согласно IEC 60034-1 | Номинальная частота вращения | Достигаемая частота вращения при номинальной мощности в режиме работы согласно IEC 60034-1 | | | Соединение звездой | Соединение треугольником | | Тип | n NY | n 2 2) | | n NΔ | n 2 2) | | | | | S1 | S6-40% | | S1 | S6-40% | | | об/мин | об/мин | об/мин | об/мин | об/мин | об/мин | | Масляное охлаждение | | 1PM4101 | 1500 | 9710 | 7170 | 4000 | 12000 | 12000 | | 1PM4105 | 1500 | 9000 | 6360 | 4000 | 12000 | 12000 | | 1PM4133 | 1500 | 8000 | 8140 | 4000 | 10500 | 10500 | | 1PM4137 | 1500 | 7000 | 5920 | 4000 | 10500 | 10500 | | Водяное охлаждение | | 1PM4101 | 1500 | 9670 | 7590 | – | – | – | | 1PM4105 | 1500 | 9460 | 7130 | – | – | – | | 1PM4133 | 1500 | 8290 | 6130 | – | – | – | | 1PM4137 | 1500 | 6860 | 4920 | – | – | – |
1) Подробности смотри в Руководстве по проектированию для двигателей 1PH. 2) Значения получаются из диаграммы частоты вращения/мощности при использовании регулируемого питания. При нерегулируемом питании следует действовать согласно Руководству по проектированию для двигателей 1PM.
|
Заказные данные | Заказной № | Описание | Вес (кг) | Доставка | Мин. зак. (шт) | | 1PM4101-2.F8.-.... | ДВИГАТЕЛЬ С ПОЛЫМ ВАЛОМ, ZК 600В 3.7 КВТ, 1500 ОБ/МИН, 24 НМ МАСЛЯНОЕ ОХЛАЖДЕНИЕ, IP65, ВЫВОД ВАЛА IP55 КЛЕММНАЯ КОРОБКА, ПЕРЕКЛЮЧАЕМАЯ СО ЗВЕЗДЫ НА ТРЕУГОЛЬНИК, СИГНАЛЬНЫЙ ШТЕКЕР; МЕТРИЧЕСКОЕ СОЕДИНЕНИЕ КАБЕЛЯ; | 42 | по запросу (X) | 1 | | 1PM4101-2.W2.-.... | ДВИГАТЕЛЬ С ПОЛЫМ ВАЛОМ, ZК 600В 5.0 КВТ, 1500 ОБ/МИН, 32 НМ ВОДЯНОЕ ОХЛАЖДЕНИЕ, IP65, ВЫВОД ВАЛА IP55 КЛЕММНАЯ КОРОБКА, СИГНАЛЬНЫЙ ШТЕКЕР; МЕТРИЧЕСКОЕ СОЕДИНЕНИЕ КАБЕЛЯ; | 42 | по запросу (X) | 1 | | 1PM4105-2.F8.-.... | ДВИГАТЕЛЬ С ПОЛЫМ ВАЛОМ, ZК 600В 7.5 КВТ, 1500 ОБ/МИН, 48 НМ МАСЛЯНОЕ ОХЛАЖДЕНИЕ, IP65, ВЫВОД ВАЛА IP55 КЛЕММНАЯ КОРОБКА, ПЕРЕКЛЮЧАЕМАЯ СО ЗВЕЗДЫ НА ТРЕУГОЛЬНИК, СИГНАЛЬНЫЙ ШТЕКЕР; МЕТРИЧЕСКОЕ СОЕДИНЕНИЕ КАБЕЛЯ; | 67 | по запросу (X) | 1 | | 1PM4105-2.W2.-.... | ДВИГАТЕЛЬ С ПОЛЫМ ВАЛОМ, ZК 600В 11.0 КВТ, 1500 ОБ/МИН, 70 НМ ВОДЯНОЕ ОХЛАЖДЕНИЕ, IP65, ВЫВОД ВАЛА IP55 КЛЕММНАЯ КОРОБКА, СИГНАЛЬНЫЙ ШТЕКЕР; МЕТРИЧЕСКОЕ СОЕДИНЕНИЕ КАБЕЛЯ; | 67 | по запросу (X) | 1 | | 1PM4133-2.F8.-.... | ДВИГАТЕЛЬ С ПОЛЫМ ВАЛОМ, ZК 600В 11.0 КВТ, 1500 ОБ/МИН, 70 НМ МАСЛЯНОЕ ОХЛАЖДЕНИЕ, IP65, ВЫВОД ВАЛА IP55 КЛЕММНАЯ КОРОБКА, ПЕРЕКЛЮЧАЕМАЯ СО ЗВЕЗДЫ НА ТРЕУГОЛЬНИК, СИГНАЛЬНЫЙ ШТЕКЕР; МЕТРИЧЕСКОЕ СОЕДИНЕНИЕ КАБЕЛЯ; | 90 | по запросу (X) | 1 | | 1PM4133-2.W2.-.... | ДВИГАТЕЛЬ С ПОЛЫМ ВАЛОМ, ZК 600В 15.0 КВТ, 1500 ОБ/МИН, 95.5 НМ ВОДЯНОЕ ОХЛАЖДЕНИЕ, IP65, ВЫВОД ВАЛА IP55 КЛЕММНАЯ КОРОБКА, СИГНАЛЬНЫЙ ШТЕКЕР; МЕТРИЧЕСКОЕ СОЕДИНЕНИЕ КАБЕЛЯ; | 90 | по запросу (X) | 1 | | 1PM4137-2.F8.-.... | ДВИГАТЕЛЬ С ПОЛЫМ ВАЛОМ, ZК 600В 18.5 КВТ, 1500 ОБ/МИН, 118 НМ МАСЛЯНОЕ ОХЛАЖДЕНИЕ, IP65, ВЫВОД ВАЛА IP55 КЛЕММНАЯ КОРОБКА, ПЕРЕКЛЮЧАЕМАЯ СО ЗВЕЗДЫ НА ТРЕУГОЛЬНИК, СИГНАЛЬНЫЙ ШТЕКЕР; МЕТРИЧЕСКОЕ СОЕДИНЕНИЕ КАБЕЛЯ; | 130 | по запросу (X) | 1 | | 1PM4137-2.W2.-.... | ДВИГАТЕЛЬ С ПОЛЫМ ВАЛОМ, ZК 600В 27.0 КВТ, 1500 ОБ/МИН, 172 НМ ВОДЯНОЕ ОХЛАЖДЕНИЕ, IP65, ВЫВОД ВАЛА IP55 КЛЕММНАЯ КОРОБКА, СИГНАЛЬНЫЙ ШТЕКЕР; МЕТРИЧЕСКОЕ СОЕДИНЕНИЕ КАБЕЛЯ; | 130 | по запросу (X) | 1 |
|
