Двоичные выходы Модули релейных выходов
Модули дискретных выходов GAMMA обеспечивают гибкость использования в любом приложении. Интегрированная функция определения нагрузки позволяет подключать различные устройства.

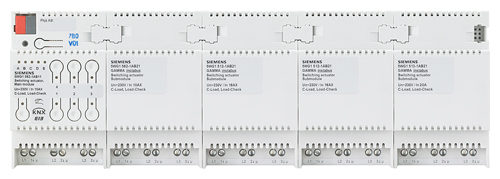

Основной модуль (3 канала) при необходимости может быть дополнен модулями расширения для получения 6, 9, 12 или 15 каналов. Всего может быть подключено до 4 модулей расширения при помощи 6-контактного соединителя.
Функциональность программного обеспечения покрывает широкий спектр приложений: от управления вентиляторами с несколькими скоростями, управления световыми сценариями до контроля нагрузки на каждый канал.
Программа приложения позволяет контролировать выходы не только основного модуля, но и всех подключенных модулей расширения. Примеры функций:
- Запись и контроль значения нагрузки на выходах для определения перегрузки или обрыва цепи
- Одновременное переключение всех выходов
- Преобразование величины, заднной в %, в 1- или 3-ступенчатое регулирование агрегатами (например, управление скорорстью вентилятора)
- Преобразование величины, заданной в %, в управление ШИМ (например, управление приводом)
- Переключение и счётчик часов работы с задаваемым пределом для каждого выхода
- Встроенное 8-битное управление сценариями, до 8 сценариев на каждый выход

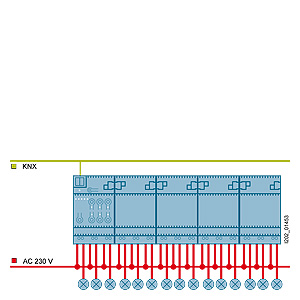

Схема: модули дискретных выходов, 15 каналов1)2)
1) Схема - один из примеров того, как модули могут быть объединены между собой. Детальную информацию см. в техническом описании http://www.siemens.de/gamma-td.
2) Все модули с маркировкой 10 AX, 16 AX и 20 AX могут работать друг с другом.
Область применения
Двоичные выходы Модули дискретных выходов используются в жилых и нежилых зданиях чаще, чем любое другое KNX-устройство
- Переключение нагрузки до 20 AX на канал
- Управление 3-ступенчатыми агрегатами
- Определение нагрузки
- Диагностика неисправностей оборудования
- Постоянный контроль подключенных устройств
- Контроль часов наработки
- Отображение необходимости обслуживания
- Контроль обрыва линии
Различные типы нагрузки AC1, AX, AC3 и нагрузка типа C
В системах управления зданиями принято несколько различных типов нагрузки, подключаемых к дискретным выходам. Эти типы различаются по областям применения и утверждены международными стандартами.
Сокращения AC1 и AC3 обозначают тип нагрузки. Основная область применения - промышленные объекты.
- AC1: относится, в основном, к резистивной нагрузке (cos ϕ = 0.8)
- AC3: относится к индуктивной нагрузке (p.f. = 0.45)
Эти типы нагрузок определены в стандарте EN 60947-4-1. "Contactors and Motor Starters – Electromechanical Contactors and Motor Starters". Стандарт описывает стартеры и / или контакторы, используемые в промышленности.
Нагрузка типа AX используется в жилых и коммерческих строениях.
- AX: относится к емкостной нагрузке (люминесцентные лампы)
Люминесцентные лампы могут быть различной ёмкости - 200 мкФ, 140 мкФ, 70 мкФ или 35 мкФ. Эти ёмкости определены стандартом EN 60669 "Switches for Household and Similar Fixed Installations – Principles", который, в основном, применяется в жилых и коммерческих строениях.
Для нтоков до 6 А максимальная ёмкость нагрузки 70 мкФ, для токов более 6 А - 140 мкФ. Типы нагрузки AC и AX нельзя сравнивать друг с другом напрямую.
В основном:
- пользователи, работающие с промышленными приложениями, имеют дело с нагрузкой AC3
- пользователи, работающие с жилыми или коммерческим строениями, в основном, имеют дело с нагрузкой типа AX или C (нагрузка 200 мкФ)
При выборе модуля дискретных выходов необходимо учитывать различия в типах нагрузки.
Заказные данные
Цена на сайте указана розничная в ЕВРО без учета НДС.Для уточнения цены и размера предоставляемой скидки - звоните или присылайте заявки
| Заказной номер | PG | Описание продукта | Цена |
| 5WG1502-1AB02 | A21 | Модуль управления N 502/02 | 588.50 |
| 5WG1510-1AB03 | A21 | INSTABUS EIB ВЫКЛЮЧАТЕЛЬ НАГРУЗКИ N 510/03, 4X230V AC/16A | 370.70 |
| 5WG1510-1AB04 | A21 | INSTABUS EIB ВЫКЛЮЧАТЕЛЬ НАГРУЗКИ N 510/04, 4X230V AC/16A ДЛЯ HIGHER ЕМКОСТНОЙ ВЫБОРКИ | 416.90 |
| 5WG1510-2AB03 | A21 | BINARY OUTPUT UP 510/03 2X 10A, AC 230V (RELAY) WITH MOUNTING FRAME WITH BTM INTERFACE | 159.50 |
| 5WG1510-2AB13 | A21 | BINARY OUTPUT UP 510/13 2X 10A, AC 230V (RELAY) WITHOUT MOUNTING FRAME | 147.40 |
| 5WG1510-2AB23 | A21 | BINARY OUTPUT RS 510/23 2X 10A, AC 230V (RELAY) | 125.40 |
| 5WG1511-1AB02 | A21 | INSTABUS EIB ВЫКЛЮЧАТЕЛЬ НАГРУЗКИ N 511/02, 4X230V AC/16A ДЛЯ HIGHER ЕМКОСТНОЙ ВЫБОРКИ | 502.70 |
| 5WG1511-2AB10 | A21 | INSTABUS EIB ВЫКЛЮЧАТЕЛЬ НАГРУЗКИ N 511/10, 4X230V AC/16A ДЛЯ HIGHER ЕМКОСТНОЙ ВЫБОРКИ | 143.00 |
| 5WG1512-1AB01 | A21 | INSTABUS EIB ВЫКЛЮЧАТЕЛЬ НАГРУЗКИ N 512, 230V AC/ 8X16A | 535.70 |
| 5WG1512-1AB11 | A21 | INSTABUS EIB ВЫКЛЮЧАТЕЛЬ НАГРУЗКИ N 512/11 230V AC/ 8X16A | 302.50 |
| 5WG1512-1AB21 | A21 | INSTABUS EIB ВЫКЛЮЧАТЕЛЬ НАГРУЗКИ N 512/21 230V AC/ 8X16A | 151.80 |
| 5WG1512-4AB23 | A21 | SWITCHING ACTUATOR RL 512/23 1X 16AX, AC 230V (RELAY) 1X 15A, AC277V / AC 347V | 107.69 |
| 5WG1513-1AB11 | A21 | Выключатель нагрузки N 513/11 | 350.90 |
| 5WG1513-1AB21 | A21 | Выключатель нагрузки N 513/21 | 176.00 |
| 5WG1562-1AB01 | A21 | INSTABUS EIB БИНАРНЫЙ ВЫХОД N 562, 2X230V AC/ 6A | 264.00 |
| 5WG1562-1AB11 | A21 | Выключатель нагрузки N 562/11 | 279.40 |
| 5WG1562-1AB21 | A21 | Выключатель нагрузки N 562/21 | 145.20 |
| 5WG1562-2AB01 | A21 | INSTABUS EIB БИНАРНЫЙ ВЫХОД UP 562,С AST, 2X10A 230V | 225.50 |
| 5WG1562-2AB31 | A21 | АКТУАТОР UP 562/31 | 173.80 |
| 5WG1567-1AB01 | A21 | GAMMA INSTABUS КОММУТАЦИОННЫЙ АКТУАТОР N567 4 X 8A, 230V | 279.40 |
| 5WG1567-1AB11 | A21 | GAMMA INSTABUS КОММУТАЦИОННЫЙ АКТУАТОР N567/11 8 X 8A, 230V | 437.80 |
| 5WG1567-1AB12 | A21 | GAMMA INSTABUS КОММУТАЦИОННЫЙ АКТУАТОР N 567/12 8 X 2A 230V | 311.30 |
| 5WG1567-1AB22 | A21 | Выключатель нагрузки N 567/22 | 597.30 |
