6SL3120-2TE13-0AA0

6SL3120-2TE15-0AA0

6SL3120-2TE21-0AA0

6SL3120-2TE21-8AA0

Номинальный выходной ток I_n

A

2 × 3

2 × 5

2 × 9

2 × 18

Выходной ток для режима
S6 (40%) I_S6

A

2 × 3.5

2 × 6

2 × 10

2 × 24

Ток базовой нагрузки I_H

A

2 × 2.6

2 × 4.3

2 × 7.7

2 × 15.3

Выходной ток I_max макс.

A

2 × 6

2 × 10

2 × 18

2 × 36

Ном. мощность при напряжении промежуточного контура 600 В DC

кВт (л.с.)

2 × 1.6
(2 x 1.5)

2 × 2.7
(2 x 3)

2 × 4.8
(2 x 5)

2 × 9.7
(2 x 10)

Базовая мощность I_H

кВт

2 x 1.4
(2 x 1)

2 x 2.3
(2 x 2.5)

2 x 4.1
(2 x 5)

2 x 8.2
(2 x 10)

Диапазон напряжения промежуточного контура

В

от 510 дo 750

от 510 дo 750

от 510 дo 750

от 510 дo 750

Ток промежуточного контура I_d

A

7.2

12

22

43

Допустимый ток шин промежуточного контура

A

100

100

100

100

Емкость промежуточного контура

мкФ

110

220

220

710

Потребность в электроэнергии при DC 24 В, макс.

A

1,0

1,0

1,0

1,0

Допустимый ток шин DC 24 В

A

20

20

20

20

Если несколько модулей двигателей и блоков питания монтируются вплотную и суммарный ток превышает 20 A, должен использоваться дополнительный адаптер 24 В (макс. сечение 6 мм², макс. ток 20 A).

КПД η

0.97

0.97

0.97

0.97

Потери мощности

кВт

0.07

0.11

0.16

0.32

Требования к охлажадющему воздух

м³/с (фут³/с)

0.008
(0.283)

0.008
(0.283)

0.008
(0.283)

0.016
(0.565)

Уровень звукового давления

дБ (A)

< 60

< 60

< 60

< 60

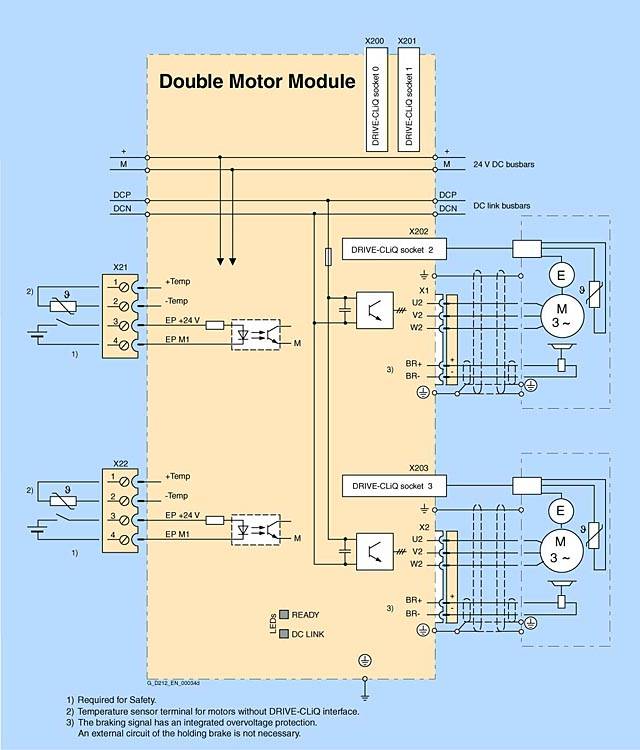

Подключение двигателя
U2, V2, W2

2 x штекер (X1, X2), макс. 30 A

(не входит в объем поставки, см. Принадлежности)

2 x штекер (X1, X2), макс. 30 A

(не входит в объем поставки, см. Принадлежности)

2 x штекер (X1, X2), макс. 30 A

(не входит в объем поставки, см. Принадлежности)

2 x штекер (X1, X2), макс. 30 A

(не входит в объем поставки, см. Принадлежности)

Опорная поверхность экрана

встроена в штекер (X1, X2)

встроена в штекер (X1, X2)

встроена в штекер (X1, X2)

встроена в штекер(X1, X2)

Подключение PE

На корпусе винтом M5

На корпусе винтом M5

На корпусе винтом M5

На корпусе винтом M5

Подключение тормоза двигателя

встроено в штекер подключения двигателя (X1, X2), DC 24 В, 2 A

встроено в штекер подключения двигателя (X1, X2), DC 24 В, 2 A

встроено в штекер подключения двигателя (X1, X2), DC 24 В, 2 A

встроено в штекер подключения двигателя (X1, X2), DC 24 В, 2 A

Макс. длина кабеля двигателя

м (фут)

50 (164) (экранир.)

75 (246) (неэкранир.)

50 (164) (экранир.)

75 (246) (неэкранир.)

50 (164) (экранир.)

75 (246) (неэкранир.)

50 (164) (экранир.)

75 (246) (неэкранир.)

Класс защиты

IP20

IP20

IP20

IP20

Ширина

мм (дюйм)

50
(1.97)

50
(1.97)

50
(1.97)

100
(3.94)

Высота

мм (дюйм)

380
(14.96)

380
(14.96)

380
(14.96)

380
(14.96)

Глубина

мм (дюйм)

270
(10.63)

270
(10.63)

270
(10.63)

270
(10.63)

Вес, прибл.

кг (фунт)

5.3
(12)

5.3
(12)

5.3
(12)

6.8
(15)

Силовой штекер (X1/X2)

со стороны модуля двигателя, с винтовыми зажимами
1.5 ... 10 мм²,

для модулей двигателей с ном. выходным током 3 A ... 30 A

6SL3162-2MA00-0AA0

Адаптер питания промежуточного контура

для прямого подвода напряжения промежуточного контура

Винтовые зажимы 0.5 ... 10 мм²

для блоков питания/модулей двигателей книжного формата шириной 50 мм (1.97 дюйма) и 100 мм (3.94 дюйма)

6SL3162-2BD00-0AA0

Адаптер питания промежуточного контура

для прямого подвода напряжения промежуточного контура

Винтовые зажимы 35 ... 95 мм²

для блоков питания/модулей двигателей книжного формата шириной 150 мм (5.91 дюйма), 200 мм (7.87 дюйма) или 300 мм (11.81 дюйма)

6SL3162-2BM00-0AA0

Адаптер промежуточного контура (2 шт.)

для многорядной конструкции

Винтовые зажимы 35 ... 95 мм²

для всех блоков питания/модулей двигателей книжного формата

6SL3162-2BM01-0AA0

Адаптер клемм 24 В

для всех блоков питания/модулей двигателей книжного формата

6SL3162-2AA00-0AA0

Вставная перемычка 24 В

для подключения токоподводящих шин 24 В (для книжного формата)

6SL3162-2AA01-0AA0

Предупреждающие наклейки на иностранных языках

Набор предупреждающих наклеек на иностранных языках может быть помещен поверх стандартных надписей на немецком и английском.
В набор входит по одной наклейке на следующих языках:
китайский, датский, нидерландский, финский, французский, греческий, итальянский, японский, корейский, португальский, испанский и шведский.

6SL3166-3AB00-0AA0

Штекер для подключение тормоза двигателя
Wago
http://www.wago.com/

Идентификационный номер: 231-102/037-000
(фирма Wago)
