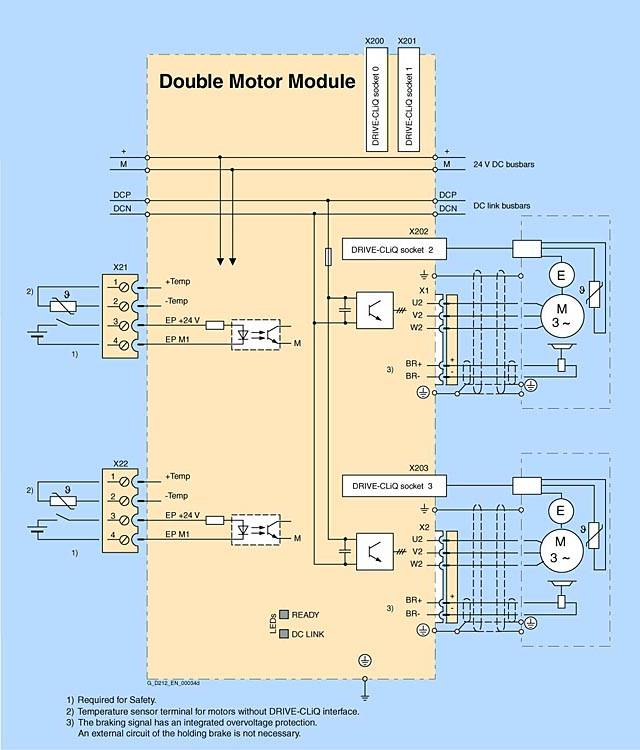

Номинальный выходной токIrated

A

2×3

2×5

2×9

2×18

Выходной ток для режима S6 (40%) IS6

A

2×3.5

2×6

2×10

2×24

Макс. выходной токImax

A

2×6

2×10

2×18

2×36

Номинальная мощность при напряжении сети 600 В DC

kW
(HP)

2×1.6
(2)

2×2.7
(3.5)

2×4.8
(6.5)

2×9.7
(13)

Диапазон напряжения сети DC

V

510 to 750

510 to 750

510 to 750

510 to 750

Расцепление при перенапряжении сети DC

V

820 (± 2%)

820 (± 2%)

820 (± 2%)

820 (± 2%)

Допустимая нагрузка по току шины DC

A

100

100

100

100

Емкость сети DC

μF

110

220

220

710

Макс. потребление тока (при 24 В DC)

A

0.8

1.0

1.0

1.0

Допустимая нагрузка по току шины 24 В DC

A

20

20

20

20

Если в зависимости от количества подключенных сетевых модулей и модулей двигателя пропускная способность по току превышает 20 A, то необходимо дополнительное подключение к сети 24 В DC с помощью оконечного блока сопряжения 24 В (макс. сечение 6 мм², макс. защита с помощью плавкой вставки 20 A).

КПД

η

0.97

0.97

0.97

0.97

Потери мощности

kW

0.06

0.085

0.16

0.32

Потребности в охлаждающем воздухе

m³/s
(ft³/s)

0.008
(0.283)

0.008
(0.283)

0.008
(0.283)

0.016
(0.565)

Уровень звукового давления

dB

< 70

< 70

< 70

< 70

Подключение двигателя
U2, V2, W2

2×plug-in connector (X1, X2),
max. 30 A

2×plug-in connector (X1, X2),
max. 30 A

2×plug-in connector (X1, X2),
max. 30 A

2×plug-in connector (X1, X2),
max. 30 A

Подключение PE

On housing
with M5 screw

On housing
with M5 screw

On housing
with M5 screw

On housing
with M5 screw

Подключение тормоза двигателя

Integrated in the plug-in motor connector (X1, X2), 24 V DC, 2 A

Integrated in the plug-in motor connector (X1, X2), 24 V DC, 2 A

Integrated in the plug-in motor connector (X1, X2), 24 V DC, 2 A

Integrated in the plug-in motor connector (X1, X2), 24 V DC, 2 A

Макс. длина силового кабеля двигателя

m (ft)

50 (164) (shielded)

75 (246) (unshielded)

50 (164) (shielded)

75 (246) (unshielded)

50 (164) (shielded)

75 (246) (unshielded)

50 (164) (shielded)

75 (246) (unshielded)

Ширина

mm
(inch)

50
(1.97)

50
(1.97)

50
(1.97)

100
(3.94)

Высота

mm
(inch)

380
(14.96)

380
(14.96)

380
(14.96)

380
(14.96)

Глубина

mm
(inch)

270
(10.63)

270
(10.63)

270
(10.63)

270
(10.63)

Вес, прибл.

kg
(lb)

5.1
(11.2)

5.1
(11.2)

5.1
(11.2)

6.6
(14.6)

Адаптер питания сети DC

для прямой подачи напряжения сети DC

винтовые клеммы 0.5-10 мм²

для сетевых модулей/модулей двигателя 50 мм (1.97 дюйма) и 100 мм (3.94 дюйма)

6SL3162-2BD00-0AA0

Адаптер питания сети DC

для прямой подачи напряжения сети DC

винтовые клеммы 35-95 мм²

для сетевых модулей/модулей двигателя 150 мм (5.91 дюйма), 200 мм (7.87 дюйма) и
300 мм (11.81 дюйма)

6SL3162-2BM00-0AA0

Сетевые адаптеры DC (2x)

для многоуровневой конфигурации

винтовые клеммы 35-95 мм²

для всех сетевых модулей/модулей двигателя в формате книги

6SL3162-2BM01-0AA0

Оконечный блок сопряжения 24 В

6SL3162-2AA00-0AA0

Предупредительные этикетки на иностранных языках

Этот набор предупредительных этикеток на иностранных языках можно установить поверх немецких или английских знаков.
в каждом наборе поставляется одна этикетка на каждом из следующих языков:
китайский, датский, голландский, финский, французский, греческий, итальянский, японский, корейский, португальский, испанский и шведский

6SL3166-3AB00-0AA0

Съемный штекер тормоза двигателя
Wago
http://www.wago.com/

Номер позиции: 231-102/037-000
(Wago)
