Общие данные

• изолирующий корпус из термопласта
• фронтальное подключение пружинными зажимами
• закрыты с двух сторон

указание

раздел

принадлежности для маркировки, смотри ...

Принадлежности

Типоразмер 4 мм2

8WA2 011-2DG40

8WA2 011-2DG40

Двухъярусная клемма типоразмера 4 мм2, 1-полюсная

• • номинальный ток длительной нагрузки 32 A• номинальное напряжение изоляции 800 В• конструктивная ширина 6,2 мм• высота клеммы 45,5 мм• длина клеммы 88,2 мм
• UR AWG 28-12
• CSA AWG 26-12
• 1 x три зажима
• цвет: светло−серый

8WA2011-2DG40

Принадлежности

раздел

• Одинарный штекердля клемм типоразмера 2,5-6 мм2

Принадлежности

8WA2832

• Двойная перемычкадля клемм типоразмера 2,5-6 мм2

Принадлежности

8WA2831

• Фиксирующая шайбадля соединительной шиныдля клемм типоразмера 2,5-4 мм2

Принадлежности

8WA2835

• Держатель для табличекдля клемм типоразмера 2,5-16 мм2входят в объем поставки двухъярусных клемм,применяется также для проходных клемм

Принадлежности

8WA2850

• Изолирующая шайбадля клемм типоразмера 2,5-4 мм2

Принадлежности

8WA2836

• Соединительная шинадля клемм типоразмера 2,5-6 мм2

Принадлежности

8WA2830

• Разделительная перегородкадля двухъярусных клемм типоразмера 4 мм2

Принадлежности

8WA2812

8WA2 011-2DG20

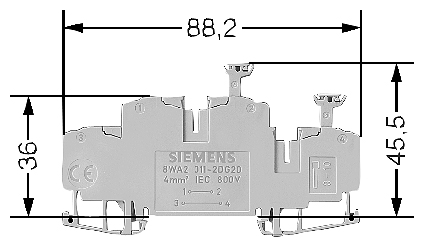

Двухъярусная клемма типоразмера 4 мм2, 2-полюсная

• номинальный ток длительной нагрузки 32 A• номинальное напряжение изоляции 690 В• конструктивная ширина 6,2 мм• высота клеммы 45,5 мм• длина клеммы 88,2 мм
• UR AWG 28-12
• CSA AWG 26-12
• 2 x два зажима

варианты

• цвет: светло−серый−в объем поставки входят два держателя для табличек−предусмотрена возможность установки еще двух держателей

8WA2011-2DG20

• цвет: синий

8WA2011-2BG23

Принадлежности

раздел

• Одинарный штекердля клемм типоразмера 2,5-6 мм2

Принадлежности

8WA2832

• Двойная перемычкадля клемм типоразмера 2,5-6 мм2

Принадлежности

8WA2831

• Фиксирующая шайбадля соединительной шиныдля клемм типоразмера 2,5-4 мм2

Принадлежности

8WA2835

• Держатель для табличекдля клемм типоразмера 2,5-16 мм2входит в объем поставки двухъярусных клемм,применяется также для проходных клемм

Принадлежности

8WA2850

• Изолирующая шайбадля клемм типоразмера 2,5-4 мм2

Принадлежности

8WA2836

• Соединительная шинадля клемм типоразмера 2,5-6 мм2

Принадлежности

8WA2830

• Разделительная перегородкадля двухъярусных клемм типоразмера 4 мм2

Принадлежности

8WA2812

Принадлежности

8WA2 832

Одинарный штекер для клемм типоразмера 2,5-6 мм2

• • для шунтирования посредством соединительной шины• цвет: черный• номинальный ток длительной нагрузки 32 A

8WA2832

8WA2 831

Двойная перемычка для клемм типоразмера 2,5-6 мм2

• • цвет: светло−серый• номинальный ток длительной нагрузки 32 A• используется без соединительной шины

8WA2831

8WA2 835

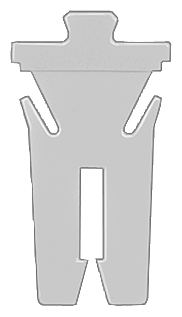

Фиксирующая шайба для соединительной шиныдля клемм типоразмера 2,5-4 мм2

• • цвет: светло−серый• длина 100 мм

8WA2835

цвет: светло−серый

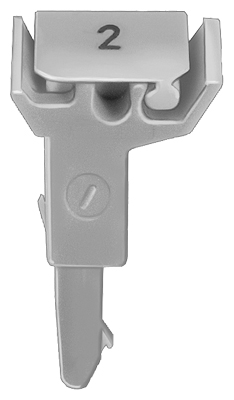

• Держатель для табличекдля клемм типоразмера 2,5-16 мм2• цвет: светло−серый• без таблички

8WA2850

8WA2 836

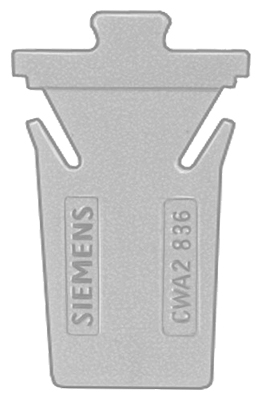

Изолирующая шайбадля клемм типоразмера 2,5-4 мм2

цвет: желтый

8WA2836

Соединительная шинадля клемм типоразмера 2,5-6 мм2

• • для шунтирования• длина 500 мм• номинальный ток длительной нагрузки 32 A

8WA2830

8WA2 812

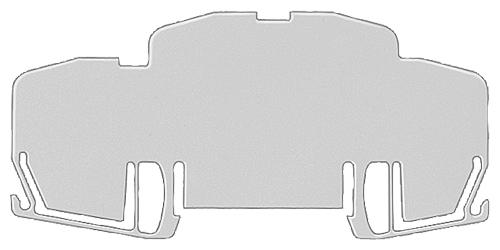

Разделительная перегородкадля двухъярусных клемм типоразмера 4 мм2

цвет: желтый

8WA2812
