Echomax XLS и XLT Сенсоры Echomax XLS/XLT измеряют уровни различных сыпучих веществ с использованием ультразвуковой технологии.
Особенности
Echomax XLS и XLT - Герметизированная алюминиевая передаточная поверхность
- Встроенный температурный зонд
- Самоочистка, практически не нуждается в техническом обслужиавании
- 2-хпроводное соединение
- Простой монтаж
Область применения
Echomax XLS и XLT Cенсоры Echomax XLS/XLT измеряют уровни различных жидкостей и сыпучих веществ с использованием ультразвуковой технологии. Они работают с измерительным преобразователем Siemens Milltronics в диапазоне измерения от 0,9 до 60 м и температурах до 150°C. С ультразвуковым лучем в 5° они дают точные измеряемые величины в глубоких, узких силосах.
Сенсоры XLS/XLT от Siemens Milltronics характеризуются повышенной чувствительностью сигнала, так что они могут использоваться в тяжелых условиях, как то известняк, цементный клинкер или горячие горные породы. Все модели имеют герметизированную алюминевую передаточную поверхность и могут использоваться в самых неблагоприятных условиях.
При работе сенсоры Echomax посылают акустические импульсы с узким ультразвуковым углом. Измерительный преобразователь уровня измеряет время между отправкой импульса и получением отражения и вычисляет расстояние от сенсора до вещества. Колебания температуры автоматически компенсируются встроенным температурным зондом.
Технические данные
Echomax XLS и XLT | Режим работы |
|
|---|---|
| Принцип измерений | Ультразвуковой излучатель |
| Вход |
|
| Диапазон измерений |
|
| XLT-30 | 0.9 до 30 м (1.8 до 60 ft) |
| XLT-60 и XLS-60 | 1.8 до 60 м (6 до 200 ft) |
| Выход |
|
| частота |
|
| - XLT-30 | 22 кГц |
| - XLT-60 и XLS-60 | 13 кГц |
| Ультразвуковой конус 1) | 5° |
| Погрешность |
|
| Ошибка в зависимости от температуры | Компенсированна встроенным температурным сенсором |
| Установленные рабочие условия |
|
| Окружающие условия |
|
| Окружающая температура |
|
| - XLT-30 до XLT-60 | -40 до +150 °C (-40 до +300 °F) |
| - XLS-60 | -40 до +90 °C (-40 до +194 °F) |
| Конструкция |
|
| Вес |
|
| - XLT-30 | 4.3 kg (9.5 lbs) |
| - XLT-60 и XLS-60 | 6.6 kg (14.5 lbs) |
| Источник питания | Siemens Milltronics сертифицированный |
| Материал корпуса | Аллюминий, 304 нержавеющая сталь, полистерол и силикон |
| Цвет |
|
| - XLT-30 и XLT-60 | Красный |
| - XLS-60 | Серый |
| Монтаж | 1" NPT |
| Передача сигнала | Витая пара в экране, 0.5 mm2 (20 AWG), с силиконовой изоляцией |
| Кабель (максимальная длина) | 365 м (1200 ft) с RG 62 AU коаксиальный кабель |
| Сертификаты и разрешения | CE (EMC сертификат по запросу), CSANRTL/C, FM ATEX: XLS - II 2G 1D T3XLT - II 2G 1D T5 |
1) Определение ширины пучка: двойной угол на котором звуковое давление на 3 db меньше, чем звуковое давлени на оси излучателя.

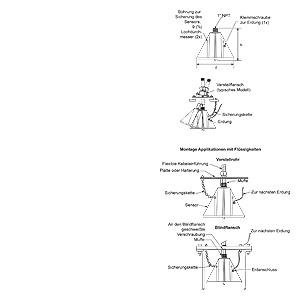

Чертеж
Echomax XLS и XLT
Размеры ультразвукового сенсора XLS и XLT

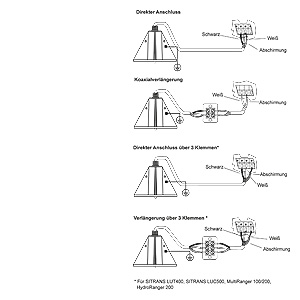

Схема подключения
Echomax XLS и XLT
Соединения ультразвукового сенсора XLS и XLT
Заказные данные
Цена на сайте указана розничная в ЕВРО без учета НДС.Для уточнения цены и размера предоставляемой скидки - звоните или присылайте заявки
| Заказной номер | PG | Описание продукта | Цена |
| 7ML1141-..... | 851 | ECHOMAX XLT-30 СЕНСОР, ВЫСОКОЧАСТОТНЫЙ УЛЬТРАЗВУКОВОЙ СЕНСОР ДЛЯ ШИРОКОЙ ОБЛАСТИ ПРИМЕНЕНИЯ, ИЗМЕРЕНИЕ УРОВНЯ ЖИДКОСТЕЙ И СЫПУЧИХ ПРОДУКТОВ, С ВСТРОЕННЫМ ТЕМПЕРАТУРНЫМ СЕНСОРОМ, ДИАПАЗОН ИЗМЕРЕНИЯ MIN. 0,9 M, MAX. 30 M | 1392.84 |
| 7ML1145-..... | 851 | ECHOMAX XLT-60 СЕНСОР, ВЫСОКОЧАСТОТНЫЙ УЛЬТРАЗВУКОВОЙ СЕНСОР ДЛЯ ШИРОКОЙ ОБЛАСТИ ПРИМЕНЕНИЯ, ИЗМЕРЕНИЕ УРОВНЯ ЖИДКОСТЕЙ И СЫПУЧИХ ПРОДУКТОВ, С ВСТРОЕННЫМ ТЕМПЕРАТУРНЫМ СЕНСОРОМ, ДИАПАЗОН ИЗМЕРЕНИЯ MIN. 0,9 M, MAX. 60 M | 1732.04 |
Аксессуары
Цена на сайте указана розничная в ЕВРО без учета НДС.Для уточнения цены и размера предоставляемой скидки - звоните или присылайте заявки
| Заказной номер | PG | Описание продукта | Цена |
| 7ML1830-1AP | 851 | ПОВОРОТНОЕ УСТРОЙСТВО TYP EAII С ТРУБКОЙ NPT , 3/4 X 1, GALV | 130.38 |
| 7ML1830-1AU | 851 | ПОВОРОТНОЕ УСТРОЙСТВО TYP EA 304 С ТРУБКОЙ NPT 1 , W/CPLNG, | 571.34 |
| 7ML1830-1AX | 851 | НАПРАВЛЯЮЩИЙ ФЛАНЕЦ EASY AIMER II, АДАПТЕР M20 И 1 ИЛИ 1-1/2 BSP АЛЮМИНИЕВЫЙ ПЕРЕХОДНИК | 184.44 |
| 7ML1830-1GN | 851 | НАБОР ПЕРЕХОДНИКОВ 304 M20 TO 1NPT, 1NPT TO 1BSP 1NPT TO 1.5BSP | 608.44 |
| 7ML1930-1BJ | 851 | ТАБЛИЧКА НА КОРПУС ПРИБОРА, 12 Х 45ММ, С ОТВЕРСТИЕМ | 45.58 |
| 7ML1998-5HV61 | 8ZM | инструкция по эксплуатации для преобразователя, много языков | 23.32 |
