Echomax XLS и XLT - Ультразвуковой сенсор

Echomax XLS и XLT - Ультразвуковой сенсор

Загрузить PDF-файл.

Для просмотра информации в формате PDF необходимо установить Adobe Acrobat Reader.
Adobe Acrobat Reader

Сенсоры Echomax XLS/XLT измеряют уровни различных сыпучих веществ с использованием ультразвуковой технологии.

Особенности

  • Герметизированная алюминиевая передаточная поверхность
  • Встроенный температурный зонд
  • Самоочистка, практически не нуждается в техническом обслужиавании
  • 2-хпроводное соединение
  • Простой монтаж

Область применения

Cенсоры Echomax XLS/XLT измеряют уровни различных жидкостей и сыпучих веществ с использованием ультразвуковой технологии. Они работают с измерительным преобразователем Siemens Milltronics в диапазоне измерения от 0,9 до 60 м и температурах до 150°C. С ультразвуковым лучем в 5° они дают точные измеряемые величины в глубоких, узких силосах.

Сенсоры XLS/XLT от Siemens Milltronics характеризуются повышенной чувствительностью сигнала, так что они могут использоваться в тяжелых условиях, как то известняк, цементный клинкер или горячие горные породы. Все модели имеют герметизированную алюминевую передаточную поверхность и могут использоваться в самых неблагоприятных условиях.

При работе сенсоры Echomax посылают акустические импульсы с узким ультразвуковым углом. Измерительный преобразователь уровня измеряет время между отправкой импульса и получением отражения и вычисляет расстояние от сенсора до вещества. Колебания температуры автоматически компенсируются встроенным температурным зондом.



Технические данные

Режим работы



Принцип измерений

Ультразвуковой излучатель

Вход



Диапазон измерений



 XLT-30

0.9 до 30 м (1.8 до 60 ft)

 XLT-60 и XLS-60

1.8 до 60 м (6 до 200 ft)

Выход



 частота



- XLT-30

22 кГц

- XLT-60 и XLS-60

13 кГц

 Ультразвуковой конус 1)

Погрешность



Ошибка в зависимости от температуры

Компенсированна встроенным температурным сенсором

Установленные рабочие условия



Окружающие условия



 Окружающая температура



- XLT-30 до XLT-60

-40 до +150 °C
(-40 до +300 °F)

- XLS-60

-40 до +90 °C
(-40 до +194 °F)

Конструкция



 Вес



- XLT-30

4.3 kg (9.5 lbs)

- XLT-60 и XLS-60

6.6 kg (14.5 lbs)

 Источник питания

Siemens Milltronics сертифицированный

 Материал корпуса

Аллюминий, 304 нержавеющая сталь, полистерол и силикон

 Цвет



- XLT-30 и XLT-60

Красный

- XLS-60

Серый

Монтаж

1" NPT

 Передача сигнала

Витая пара в экране, 0.5 mm2 (20 AWG), с силиконовой изоляцией

 Кабель (максимальная длина)

365 м (1200 ft) с RG 62 AU коаксиальный кабель

 Сертификаты и разрешения

CE (EMC сертификат по запросу), CSANRTL/C, FM

ATEX: XLS - II 2G 1D T3
XLT - II 2G 1D T5


1) Определение ширины пучка: двойной угол на котором звуковое давление на 3 db меньше, чем звуковое давлени на оси излучателя.

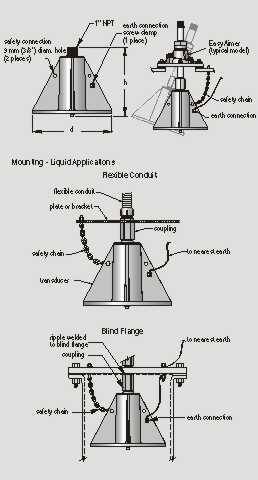

Чертеж

Размеры ультразвукового сенсора XLS и XLT

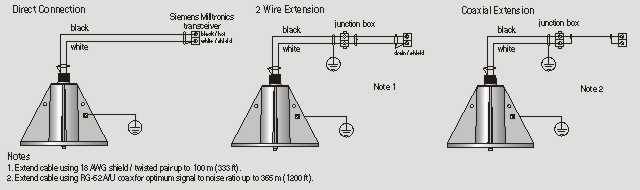

Схема подключения

Соединения ультразвукового сенсора XLS и XLT

Заказные данные [PDF]

Загрузить PDF-файл.

Для просмотра информации в формате PDF необходимо установить Adobe Acrobat Reader.
Adobe Acrobat Reader

Заказные данные

Заказной №ОписаниеВес (кг)ДоставкаМин. зак. (шт)
7ML1141-.....ECHOMAX XLT-30 СЕНСОР, ВЫСОКОЧАСТОТНЫЙ УЛЬТРАЗВУКОВОЙ СЕНСОР ДЛЯ ШИРОКОЙ ОБЛАСТИ ПРИМЕНЕНИЯ, ИЗМЕРЕНИЕ УРОВНЯ ЖИДКОСТЕЙ И СЫПУЧИХ ПРОДУКТОВ, С ВСТРОЕННЫМ ТЕМПЕРАТУРНЫМ СЕНСОРОМ, ДИАПАЗОН ИЗМЕРЕНИЯ MIN. 0,9 M, MAX. 30 M5.85по запросу (D)1
7ML1145-.....ECHOMAX XLT-60 СЕНСОР, ВЫСОКОЧАСТОТНЫЙ УЛЬТРАЗВУКОВОЙ СЕНСОР ДЛЯ ШИРОКОЙ ОБЛАСТИ ПРИМЕНЕНИЯ, ИЗМЕРЕНИЕ УРОВНЯ ЖИДКОСТЕЙ И СЫПУЧИХ ПРОДУКТОВ, С ВСТРОЕННЫМ ТЕМПЕРАТУРНЫМ СЕНСОРОМ, ДИАПАЗОН ИЗМЕРЕНИЯ MIN. 0,9 M, MAX. 60 M8.55по запросу (D)1

Аксессуары

Заказной №ОписаниеВес (кг)ДоставкаМин. зак. (шт)
7ML1830-1APПОВОРОТНОЕ УСТРОЙСТВО TYP EAII С ТРУБКОЙ NPT , 3/4 X 1", GALV2.23 - 5 недель (A)1
7ML1830-1AU ПОВОРОТНОЕ УСТРОЙСТВО TYP EA 304 С ТРУБКОЙ NPT 1" , W/CPLNG, 4.207по запросу (D)1
7ML1830-1AXНАПРАВЛЯЮЩИЙ ФЛАНЕЦ EASY AIMER II, АДАПТЕР M20 И 1" ИЛИ 1-1/2 " BSP АЛЮМИНИЕВЫЙ ПЕРЕХОДНИК2.2743 - 5 недель (A)1
7ML1830-1GNНАБОР ПЕРЕХОДНИКОВ 304 M20 TO 1"NPT, 1"NPT TO 1"BSP 1"NPT TO 1.5"BSP4.176 - 8 недель (C)1
7ML1998-5HV61MANUAL,TRANSDUCERS, APPLICATION, MULTI LANGUAGE 13 - 5 недель (A)1
7ML1998-5QS81MANUAL,XLT ECHOMAX, ALL LANGUAGES 16 - 8 недель (C)1
