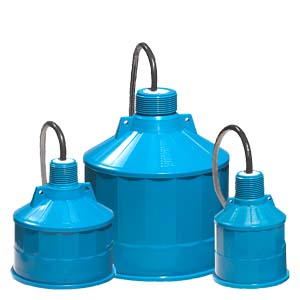

Echomax XPS и XCT Сенсоры Echomax XPS/XCT измеряют уровни различных жидкостей и сыпучих веществ с использованием ультразвуковой технологии.
Особенности
Echomax XPS и XCT - Встроенная температурная компенсация
- Небольшой микрофонный эффект уменьшает экранирование
- Закрытая ячеечная структура пенового покрытия – нечувствительно к влажности, не зависит от температуры
- Самоочистка и практически не требует обслуживания
- 2-х проводное соединение
- Устойчивы к воздейсвию химических сред
- Имеются конструкции с допуском FM
- Герметично закрыты
Область применения
Echomax XPS и XCT Сенсоры Echomax XPS/XCT измеряют уровени различных жидкостей и сыпучих веществ с использованием ультразвуковой технологии. Они имеют защиту от переполнения, стойкие к пару и агресивным химикалиям и могут монтироваться без фланца.
Серия XPS предлагает конструкции с различными рабочими расстояниями до 40м и макс.температурой 95С. Две конструкции имеют допуск FM Class 1, Div. 1 для применеия в диапазоне измерения до 15м.
Серия XCT может использоваться при высоких температурах. Она измеряет уровни на расстоянии до 12м и температурах макс.145С.
При работе сенсоры Echomax посылают акустические импульсы с узким ультразвуковым лучем. Измерительный преобразователь уровня измеряет время между отправкой импульса и получением отражения и вычисляет расстояние от сенсора до вещества.
Технические данные
Echomax XPS и XCT | Вход | XPS-10 | XPS-10F |
|---|---|---|
| Принцип измерения | 0.3 до 10 м (1 bis 33 ft) | |
| Выход | ||
| 44 кГц | |
| 12° | |
| Внешние условия |
| |
| Внутри/снаружи | |
| Max. 2000 м | |
| -40 до +95 °C (-40 до +203 °F) | |
| 4 | |
| Конструктивные особенности | ||
| 0.8 кг (1.8 lbs) | |
| Использование сенсоров только на допущенных измерительных преобразователях Milltronics | |
| Стандарт F: Kynar® D: Kynar® with carbon nanotubes | |
| Стандарт: голубой D: черный | серый |
| 1" NPT или 1“ BSP | 1" NPT |
| 2-х жильная скрученная пара/литца, экран,0.5 мм2 (20 AWG), оболочка PVC | |
| Макс. 365 м (1200 ft.) Макс. 365 м (1200 ft.) | |
| Сертификаты и допуски | Стандарт :: CE 1), CSA, FM, SIRA/CENELEC ATEX D: ATEX II 1D 2G | FM Class I, Div 1, Group A, B, C и D, Class II Div 1, Group E, F и G, Class III |
1) Свидетельство ЭМС по запросу.
| Вход | XPS-15 | XPS-15D | XPS-15F | ||
|---|---|---|---|---|---|
| Диапазон измерения | 0.3 до 15 м (1 до 50 ft.) | ||||
| Выход | |||||
| 43 кГц | ||||
| 6° | ||||
| Внешние условия | |||||
| Внутри/снаружи | ||||
| Макс. 2000 м | ||||
| -40 до +95 °C (-40 до 203 °F) | ||||
| 4 | ||||
| Конструктивные особенности | |||||
| 1.3 кг (2.8 lbs.) | 2 кг (4.4 lbs.) | |||
| Использование сенсоров только на допущенных измерительных преобразователях Milltronics | ||||
| Kynar® | Kynar® с угольной нанотрубкой | Kynar® | ||
| Голубой | Черный | Серый | ||
| 1" NPT или 1“ BSP | 1" NPT | |||
| 2-х жильная скрученная пара/литца, экран, 0.5 мм2 (20 AWG), оболочка PVC | ||||
| Макс. 365 м (1200 ft.) | ||||
| Сертификаты и допуски | CE 1), CSA, FM, SIRA/CENELEC ATEX | ATEX II 1D 2G | FM Class I, Div 1, Group A, B, C and D, Class II Div 1, Group E, F and G, Class III | ||
1) Свидетельство ЭМС по запросу.
| Вход | XPS-30 | XPS-30D |
|---|---|---|
| Диапазон измерения | 0.6 до 30 м (2 до 100 ft.) | |
| Выход | ||
| 30 кГц | |
| 6° | |
| Внешние условия | ||
| Внутри/снаружи | |
| Макс. 2000 м | |
| -40 до +95 °C (-40 до 203°F) | |
| 4 | |
| Конструктивные особенности | ||
| 4.3 кг (9.5 lbs.) | |
| Использование сенсоров только на допущенных измерительных преобразователях Milltronics | |
| Kynar® | Kynar® с угольной нанотрубкой |
| Голубой | Черный |
| 1.5" универсальная резьба (NPT/BSP) | |
| 2-х жильная скрученная пара/литца, экран, 0.5 мм2 (20 AWG), оболочка PVC | |
| Макс. 365 м (1200 ft.) | |
| Сертификаты и допуски | CE 1), CSA, FM, SIRA/CENELEC ATEX | ATEX II 1D 2G |
Свидетельство ЭМС по запросу
| Вход | XPS-40 |
|---|---|
| Диапазон измерения | 0.9 до 40 м (3 до 130 ft.) |
| Выход | |
| 22 кГц |
| 6° |
| Внешние условия | |
| Внутри/снаружи |
| Макс. 2000 м |
| -40 до +95 °C (-40 до 203°F) |
| 4 |
| Конструктивные особенности | |
| 8 кг (18 lbs.) |
| Использование сенсоров только на допущенных измерительных преобразователях Milltronics |
| Kynar® |
| Синий |
| 1.5" универсальная резьба (NPT/BSP) |
| 2-х жильная скрученная пара/литца, экран, 0.5 мм2 (20 AWG), оболочка PVC |
| Макс. 365 м (1200 ft.) |
| Сертификаты и допуски | CE 1), CSA, FM, SIRA/CENELEC ATEX |
Свидетельство ЭМС по запросу
| Вход | XCT-8 | XCT-12 |
|---|---|---|
| Диапазон измерения | 0.6 до 8 м (2 до 26 ft.) | 0.6 до 12 м(2 до 40 ft.)2) |
| Выход | ||
| 43 кГц | |
| 12° | 6° |
| Внешние условия | ||
| Внутри/снаружи | |
| Макс. 2000 м | |
| -40 до +145 °C (-40 до 293 °F) | |
| 4 | |
| Конструктивные особенности | ||
| 0.8 кг (1.8 lbs.) | 1.3 кг (2.8 lbs.) |
| Использование сенсоров только на допущенных измерительных преобразователях Milltronics | |
| Стандарт: Kynar® Опция: Teflon® передатчик с универсальным фланцем | |
| Белый | |
| 1" NPT или 1“ BSP | |
| 2-х жильная скрученная пара/литца, экран, 0.5 мм2 (20 AWG), силиконовая оболочка PVC | |
| Макс. 365 м (1200 ft.) | |
| Сертификаты и допуски | CE 1), CSA, FM, SIRA/CENELEC ATEX | |
Свидетельство ЭМС по запросу.
Диапазон измерения: 1 до 30 м (3 до 98 ft.) при использовании с InterRanger DPS 300.
Kynar® является зарегистрированной торговой маркой Elf Atochem.
Teflon® является зарегистрированной торговой маркой DuPont.
Чертеж
Echomax XPS и XCT

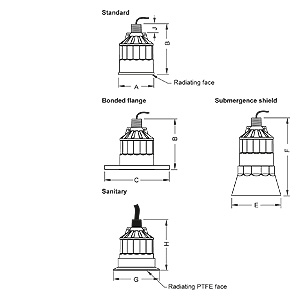

Размеры ультразвуковых сенсоров XPS и XCT
| Исполнение | ||||
|---|---|---|---|---|
| Размер | XPS-10 | XPS-15 | XPS-30 | XPS-40 |
| A | 86 мм(3.386") | 119 мм(4.685") | 173 мм(6.811“) | 206 мм(8.110") |
| B | 122 мм(4.803") | 132 мм(5.197") | 198 мм(7.795") | 229 мм(9.016") |
| C | Согласно ANSI, DIN и JIS | n/a | ||
| D | 128 мм(5.039") | 138 мм(5.433") | 204 мм(8.031") | n/a |
| E | 124 мм(4.882") | 158 мм(6.220") | n/a | n/a |
| F | 152 мм(5.984") | 198 мм(7.795") | n/a | n/a |
| Исполнение | ||
|---|---|---|
| Размер | XCT-8 | XCT-12 |
| A | 86 мм(3.386") | 119 мм (4.685") |
| B | 122 мм(4.803") | 132 мм(5.197") |
| C | Согласно ANSI, DIN и JIS | |
| D | 128 мм(5.039") | 138 мм(5.433") |
| E | n/a | n/a |
| F | n/a | n/a |
Схема подключения
Echomax XPS и XCT

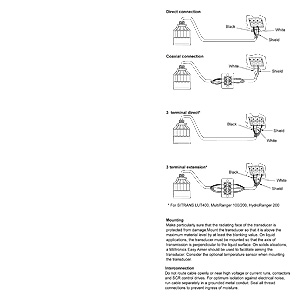

Соединения ультразвукового сенсора XPS и XCT
Заказные данные
Цена на сайте указана розничная в ЕВРО без учета НДС.Для уточнения цены и размера предоставляемой скидки - звоните или присылайте заявки
| Заказной номер | PG | Описание продукта | Цена |
| 7ML1115-..... | 851 | ECHOMAX XPS-10 СЕНСОР, ВЫСОКОЧАСТОТНЫЙ УЛЬТРАЗВУКОВОЙ СЕНСОР ДЛЯ ШИРОКОЙ ОБЛАСТИ ПРИМЕНЕНИЯ, ИЗМЕРЕНИЕ УРОВНЯ ЖИДКОСТЕЙ И СЫПУЧИХ ПРОДУКТОВ, С ВСТРОЕННЫМ ТЕМПЕРАТУРНЫМ СЕНСОРОМ, ДИАПАЗОН ИЗМЕРЕНИЯ MIN. 0,3 M, MAX. 10 M | 522.58 |
| 7ML1118-..... | 851 | ECHOMAX XPS-15 СЕНСОР, ВЫСОКОЧАСТОТНЫЙ УЛЬТРАЗВУКОВОЙ СЕНСОР ДЛЯ ШИРОКОЙ ОБЛАСТИ ПРИМЕНЕНИЯ, ИЗМЕРЕНИЕ УРОВНЯ ЖИДКОСТЕЙ И СЫПУЧИХ ПРОДУКТОВ, С ВСТРОЕННЫМ ТЕМПЕРАТУРНЫМ СЕНСОРОМ, ДИАПАЗОН ИЗМЕРЕНИЯ MIN. 0,3 M, MAX. 15 M | 739.88 |
| 7ML1123-..... | 851 | ECHOMAX XPS-30 СЕНСОР, ВЫСОКОЧАСТОТНЫЙ УЛЬТРАЗВУКОВОЙ СЕНСОР ДЛЯ ШИРОКОЙ ОБЛАСТИ ПРИМЕНЕНИЯ, ИЗМЕРЕНИЕ УРОВНЯ ЖИДКОСТЕЙ И СЫПУЧИХ ПРОДУКТОВ, С ВСТРОЕННЫМ ТЕМПЕРАТУРНЫМ СЕНСОРОМ, ДИАПАЗОН ИЗМЕРЕНИЯ MIN. 0,6 M, MAX. 30 M | 1208.40 |
| 7ML1127-..... | 851 | ECHOMAX XPS-40 СЕНСОР, ВЫСОКОЧАСТОТНЫЙ УЛЬТРАЗВУКОВОЙ СЕНСОР ДЛЯ ШИРОКОЙ ОБЛАСТИ ПРИМЕНЕНИЯ, ИЗМЕРЕНИЕ УРОВНЯ ЖИДКОСТЕЙ И СЫПУЧИХ ПРОДУКТОВ, С ВСТРОЕННЫМ ТЕМПЕРАТУРНЫМ СЕНСОРОМ, ДИАПАЗОН ИЗМЕРЕНИЯ MIN. 0,9 M, MAX. 40 M | 1531.70 |
| 7ML1132-..... | 851 | ECHOMAX XСТ-8 СЕНСОР, ВЫСОКОЧАСТОТНЫЙ УЛЬТРАЗВУКОВОЙ СЕНСОР ДЛЯ ШИРОКОЙ ОБЛАСТИ ПРИМЕНЕНИЯ, ИЗМЕРЕНИЕ УРОВНЯ ЖИДКОСТЕЙ И СЫПУЧИХ ПРОДУКТОВ, ТЕМПЕРАТУРНЫЙ ДИАПАЗОН ДО +145 С, ДИАПАЗОН ИЗМЕРЕНИЯ MIN. 0,6 M, MAX. 8 M | 697.48 |
| 7ML1136-..... | 851 | ECHOMAX XCT-12 СЕНСОР, ВЫСОКОЧАСТОТНЫЙ УЛЬТРАЗВУКОВОЙ СЕНСОР ДЛЯ ШИРОКОЙ ОБЛАСТИ ПРИМЕНЕНИЯ, ИЗМЕРЕНИЕ УРОВНЯ ЖИДКОСТЕЙ И СЫПУЧИХ ПРОДУКТОВ, ТЕМПЕРАТУРНЫЙ ДИАПАЗОН ДО +145 С, ДИАПАЗОН ИЗМЕРЕНИЯ MIN. 0,6 M, MAX. 12 M | 884.04 |
| 7ML1170-..... | 851 | ECHOMAX XPS-10F, преобразователь, ультразвуковой преобразователь, применяется для широкого диапазона жидкостей и сыпучих продуктов, включает сенсор температуры, диапазон измерения от 0,3 до 10 метров | 624.34 |
| 7ML1171-..... | 851 | ECHOMAX XPS-15F, ультразвуковой преобразователь высокочастотный, спроектированный для различных жидкостей и сыпучих веществ, включает встроенный температурный датчик. Диапазон измерения: мин. - 0,3 м; мак. - 15 м. | 859.66 |
Аксессуары
Цена на сайте указана розничная в ЕВРО без учета НДС.Для уточнения цены и размера предоставляемой скидки - звоните или присылайте заявки
| Заказной номер | PG | Описание продукта | Цена |
| 7ML1830-1AN | 851 | ПОВОРОТНОЕ УСТРОЙСТВО TYP EAII С ТРУБКОЙ NPT F.XPS 30/40 СЕНСОР 3/4 X 1 1/2 ZOLL, GALV | 130.38 |
| 7ML1830-1AQ | 851 | ПОВОРОТНОЕ УСТРОЙСТВО TYP EAII С ТРУБКОЙ NPT , 3/4 X 1, PVC | 130.38 |
| 7ML1830-1AT | 851 | ПОВОРОТНОЕ УСТРОЙСТВО TYP EA 304 С ТРУБКОЙ NPT F. XPS 30/40 СЕНСОР , W/CPLNG, 1 1/2 | 571.34 |
| 7ML1830-1AU | 851 | ПОВОРОТНОЕ УСТРОЙСТВО TYP EA 304 С ТРУБКОЙ NPT 1 , W/CPLNG, | 571.34 |
| 7ML1830-1AX | 851 | НАПРАВЛЯЮЩИЙ ФЛАНЕЦ EASY AIMER II, АДАПТЕР M20 И 1 ИЛИ 1-1/2 BSP АЛЮМИНИЕВЫЙ ПЕРЕХОДНИК | 184.44 |
| 7ML1830-1BH | 851 | ЗАЩИТНЫЙ КОЖУХ ОТ ПЕРЕЛИВА (НАБОР) ДЛЯ УЛЬТРАЗВУКОВОГО СЕНСОРА XPS 10/XRS-5 | 25.44 |
| 7ML1830-1BJ | 851 | ЗАЩИТНЫЙ КОЖУХ ОТ ПЕРЕЛИВА (НАБОР) ДЛЯ УЛЬТРАЗВУКОВОГО СЕНСОРА TYP XPS 15 | 30.74 |
| 7ML1830-1BK | 851 | УНИВЕРСАЛЬНЫЙ МОНТАЖНЫЙ НАБОР FMS-200 | 125.08 |
| 7ML1830-1BL | 851 | НАБОР ДЛЯ НАСТЕННОГО МОНТАЖА , FMS-210 | 183.38 |
| 7ML1830-1BM | 851 | РАСШИРЕННЫЙ НАБОР ДЛЯ НАСТЕННОГО МОНТАЖА FMS-220 | 315.88 |
| 7ML1830-1BN | 851 | КОРПУСНОЙ МОНТАЖНЫЙ НАБОР , FMS-310 | 304.22 |
| 7ML1830-1BP | 851 | РАСШИРЕННЫЙ КОРПУСНОЙ МОНТАЖНЫЙ НАБОР FMS-320 | 435.66 |
| 7ML1830-1BQ | 851 | КОРПУСНОЙ МОНТАЖНЫЙ НАБОР , МОСТ FMS-350 | 716.56 |
| 7ML1830-1BR | 851 | 4 '' МОНТАЖНОЕ СОЕДИНЕНИЕ ДЛЯ ECHOMAX XKS-6 САНИТАРНЫЙ СЕНСОР | 61.48 |
| 7ML1830-1DP | 851 | КОНТРГАЙКА1 1/2BSP, КОНТРГАЙКА (XPS30) | 11.66 |
| 7ML1830-1DR | 851 | КОНТРГАЙКА,1BSP, PLASTIK | 9.54 |
| 7ML1830-1DS | 851 | КОНТРГАЙКА,1NPT | 9.54 |
| 7ML1830-1GN | 851 | НАБОР ПЕРЕХОДНИКОВ 304 M20 TO 1NPT, 1NPT TO 1BSP 1NPT TO 1.5BSP | 608.44 |
| 7ML1830-1KC | 851 | изолирующая прокладка, гигиеническое исполнение | 29.68 |
| 7ML1998-1DU01 | 8ZM | ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ ДАТЧИКА ECHOMAX XPS-10F НА АНГЛИЙСКОМ ЯЗЫКЕ | 12.72 |
| 7ML1998-5HV61 | 8ZM | инструкция по эксплуатации для преобразователя, много языков | 23.32 |
