Echomax XRS-5 Ультразвуковой сенсор Echomax® XRS-5 обеспечивает надежное, непрерывное измерение уровня жидкостей и взвесей в водоотливных шахтных стволах/подъемниках, каналах, плотинах и фильтрующих слоях.
Особенности

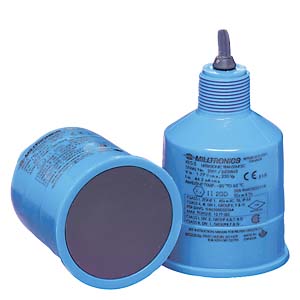

Echomax XRS-5
- Узкий ультразвуковой угол в 10 градусов
- Химически стойкий корпус из Kynar Flex и передаточная поверхность из Hypalon
- Диапазон измерения 8 М для измерения уровня жидкостей, сыпучих веществ и взвесей (макс.)
- Полностью погружное исполнение – класс защиты корпуса IP 68
- Простой монтаж с помощью 1 дюймового NPT- или 1 дюймового BSP-соединения
Область применения
Echomax XRS-5 Сенсоры ST-H от Siemens Milltronics измеряют уровни многочисленных жидкостей и сыпучих веществ с использованием ультразвуковой технологии. Узкая конструкция сенсоров ST-H позволяет осуществлять монтаж на 2"-стояки. При правильной установке они полностью изолированы от процесса. Они могут использоваться даже в тяжелых корродирующих условиях.
При работе ультразвуковой сенсор посылает акустические импульсы с узким ультразвуковым лучом1). Передаточная ось находится вертикально к поверхности сенсора. Измерительный преобразователь измеряет время между отправкой импульса и приемом отражения и вычисляет расстояние от сенсора до измеряемого вещества. Изменения скорости звука из-за колебаний температуры внутри диапазона измерения автоматически компенсируются встроенным температурным зондом.
Технические данные
Echomax XRS-5 | Принцип работы |
|
|---|---|
| Принцип измерения | Ультразвуковой сенсор |
| Вход |
|
| Диапазон измерения | Тип. 0,3 до 8 м (1 до 26 ft), в зависимости от приложения |
| Выход |
|
| Частота | 44 кГц |
| Ультразвуковой конус | 10° |
| Точность |
|
| Температурная погрешность | Компенсируется встроенным температурным зондом |
| Рабочие условия |
|
| Давление в резервуаре | Обычное давление воздуха |
| Внешние условия |
|
| -20 до +65 °C (-5 до +149° F) |
| Класс защиты | IP68 |
| Конструктивные особенности |
|
| Вес (Приблизительный вес сенсора с кабелем стандартной длины.) | 1.2 кг (2.6 lbs) |
| Supply sources | Siemens Milltronics certified transmitter |
| Материал (корпус) | Kynar Flex enclosure and Hypalon face |
| Монтаж | 1“ NPT или 1“ BSP подключение к процессу |
| Signal transmission | 2-жильная скрученная экранированная пара, 0.5 мм2 (20 AWG), оболочка PVC |
| Кабель (макс. длина) |
|
| Опции |
|
| Фланцевая конструкция | Заводской фланец с покрытием PTFE для конфигураций ANSI, DIN или JIS |
| Фланцевый адаптер | Раздельный фланей (монтаж на месте) для конфигураций ANSI, DIN или JIS |
| Заливная гильза | Для использования при опасности переполнения |
| Сертификаты и допуски | CE (EMC certificate available on request), CSA, FM, CENELEC, ATEX, SAA |
Чертеж
Echomax XRS-5

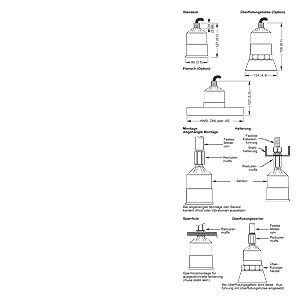

Размеры ультразвукового сенсора XRS-5
Схема подключения
Echomax XRS-5

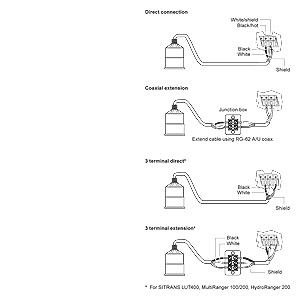

Соединения ультразвукового сенсора XRS-5
Заказные данные
Цена на сайте указана розничная в ЕВРО без учета НДС.Для уточнения цены и размера предоставляемой скидки - звоните или присылайте заявки
| Заказной номер | PG | Описание продукта | Цена |
| 7ML1106-.....-.. | 851 | ECHOMAX XRS-5 СЕНСОР, С МАЛЫМ КОНУСОМ РАСПРОСТРАНЕНИЯ СИГНАЛА В 10 ГРАД XRS-5 ПОЗВОЛЯЕТ НАДЕЖНО ИЗМЕРЯТЬ УРОВЕНЬ ЖИДКОСТЕЙ И ШЛАММОВ В УЗКИХ ШАХТНЫХ СТВОЛАХ И КАНАЛАХ, ДИАПАЗОН ИЗМЕРЕНИЯ MIN. 0,3 M, MAX. 8 M | 485.48 |
Аксессуары
Цена на сайте указана розничная в ЕВРО без учета НДС.Для уточнения цены и размера предоставляемой скидки - звоните или присылайте заявки
| Заказной номер | PG | Описание продукта | Цена |
| 7ML1830-1AQ | 851 | ПОВОРОТНОЕ УСТРОЙСТВО TYP EAII С ТРУБКОЙ NPT , 3/4 X 1, PVC | 130.38 |
| 7ML1830-1AU | 851 | ПОВОРОТНОЕ УСТРОЙСТВО TYP EA 304 С ТРУБКОЙ NPT 1 , W/CPLNG, | 571.34 |
| 7ML1830-1AX | 851 | НАПРАВЛЯЮЩИЙ ФЛАНЕЦ EASY AIMER II, АДАПТЕР M20 И 1 ИЛИ 1-1/2 BSP АЛЮМИНИЕВЫЙ ПЕРЕХОДНИК | 184.44 |
| 7ML1830-1BH | 851 | ЗАЩИТНЫЙ КОЖУХ ОТ ПЕРЕЛИВА (НАБОР) ДЛЯ УЛЬТРАЗВУКОВОГО СЕНСОРА XPS 10/XRS-5 | 25.44 |
| 7ML1830-1BK | 851 | УНИВЕРСАЛЬНЫЙ МОНТАЖНЫЙ НАБОР FMS-200 | 125.08 |
| 7ML1830-1BL | 851 | НАБОР ДЛЯ НАСТЕННОГО МОНТАЖА , FMS-210 | 183.38 |
| 7ML1830-1BM | 851 | РАСШИРЕННЫЙ НАБОР ДЛЯ НАСТЕННОГО МОНТАЖА FMS-220 | 315.88 |
| 7ML1830-1BN | 851 | КОРПУСНОЙ МОНТАЖНЫЙ НАБОР , FMS-310 | 304.22 |
| 7ML1830-1BP | 851 | РАСШИРЕННЫЙ КОРПУСНОЙ МОНТАЖНЫЙ НАБОР FMS-320 | 435.66 |
| 7ML1830-1BQ | 851 | КОРПУСНОЙ МОНТАЖНЫЙ НАБОР , МОСТ FMS-350 | 716.56 |
| 7ML1830-1DR | 851 | КОНТРГАЙКА,1BSP, PLASTIK | 9.54 |
| 7ML1830-1DS | 851 | КОНТРГАЙКА,1NPT | 9.54 |
| 7ML1830-1GN | 851 | НАБОР ПЕРЕХОДНИКОВ 304 M20 TO 1NPT, 1NPT TO 1BSP 1NPT TO 1.5BSP | 608.44 |
| 7ML1930-1BJ | 851 | ТАБЛИЧКА НА КОРПУС ПРИБОРА, 12 Х 45ММ, С ОТВЕРСТИЕМ | 45.58 |
| 7ML1998-5HV61 | 8ZM | инструкция по эксплуатации для преобразователя, много языков | 23.32 |
