Ультразвуковой сенсор Echomax® XRS-5 обеспечивает надежное, непрерывное измерение уровня жидкостей и взвесей в водоотливных шахтных стволах/подъемниках, каналах, плотинах и фильтрующих слоях. |
Особенности - Узкий ультразвуковой угол в 10 градусов
- Химически стойкий корпус из Kynar Flex и передаточная поверхность из Hypalon
- Диапазон измерения 8 М для измерения уровня жидкостей, сыпучих веществ и взвесей (макс.)
- Полностью погружное исполнение – класс защиты корпуса IP 68
- Простой монтаж с помощью 1 дюймового NPT- или 1 дюймового BSP-соединения
|
Область примененияСенсоры ST-H от Siemens Milltronics измеряют уровни многочисленных жидкостей и сыпучих веществ с использованием ультразвуковой технологии. Узкая конструкция сенсоров ST-H позволяет осуществлять монтаж на 2"-стояки. При правильной установке они полностью изолированы от процесса. Они могут использоваться даже в тяжелых корродирующих условиях. При работе ультразвуковой сенсор посылает акустические импульсы с узким ультразвуковым лучом1). Передаточная ось находится вертикально к поверхности сенсора. Измерительный преобразователь измеряет время между отправкой импульса и приемом отражения и вычисляет расстояние от сенсора до измеряемого вещества. Изменения скорости звука из-за колебаний температуры внутри диапазона измерения автоматически компенсируются встроенным температурным зондом. |
Технические данные | Принцип работы | | | Принцип измерения | Ультразвуковой сенсор | | Вход | | | Диапазон измерения | Тип. 0,3 до 8 м (1 до 26 ft), в зависимости от приложения | | Выход | | | Частота | 44 кГц | | Ультразвуковой конус | 10° | | Точность | | | Температурная погрешность | Компенсируется встроенным температурным зондом | | Рабочие условия | | | Давление в резервуаре | Обычное давление воздуха | | Внешние условия | | | | -20 до +65 °C (-5 до +149° F) | | Класс защиты | IP68 | | Конструктивные особенности | | | Вес (Приблизительный вес сенсора с кабелем стандартной длины.) | 1.2 кг (2.6 lbs) | | Supply sources | Siemens Milltronics certified transmitter | | Материал (корпус) | Kynar Flex enclosure and Hypalon face | | Монтаж | 1“ NPT или 1“ BSP подключение к процессу | | Signal transmission | 2-жильная скрученная экранированная пара, 0.5 мм2 (20 AWG), оболочка PVC | | Кабель (макс. длина) | - 365 м (1200 ft.) с коаксиальным кабелем RG 62 A/U
- 365 м (1200 ft) с 2-х жильной скрученной экранированной парой, 0.5 мм2 (20 AWG), оболочка PVC, только для EnviroRanger ERS 500, MultiRanger 100/200, HydroRanger 200
| | Опции | | | Фланцевая конструкция | Заводской фланец с покрытием PTFE для конфигураций ANSI, DIN или JIS | | Фланцевый адаптер | Раздельный фланей (монтаж на месте) для конфигураций ANSI, DIN или JIS | | Заливная гильза | Для использования при опасности переполнения | | Сертификаты и допуски | CE (EMC certificate available on request), CSA, FM, CENELEC, ATEX, SAA |
|

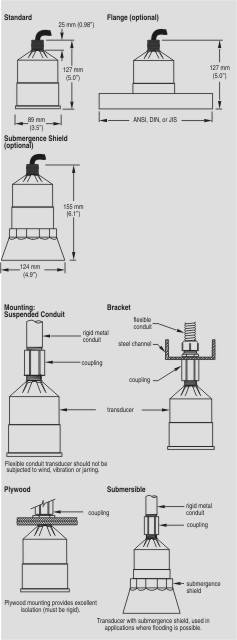

Чертеж  Размеры ультразвукового сенсора XRS-5 |

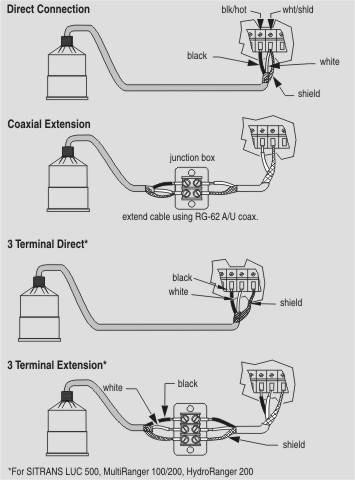

Схема подключения  Соединения ультразвукового сенсора XRS-5 |
Заказные данные [PDF] |
Заказные данные | Заказной № | Описание | Вес (кг) | Доставка | Мин. зак. (шт) | | 7ML1106-.....-.. | ECHOMAX XRS-5 СЕНСОР, С МАЛЫМ КОНУСОМ РАСПРОСТРАНЕНИЯ СИГНАЛА В 10 ГРАД XRS-5 ПОЗВОЛЯЕТ НАДЕЖНО ИЗМЕРЯТЬ УРОВЕНЬ ЖИДКОСТЕЙ И ШЛАММОВ В УЗКИХ ШАХТНЫХ СТВОЛАХ И КАНАЛАХ, ДИАПАЗОН ИЗМЕРЕНИЯ MIN. 0,3 M, MAX. 8 M | 1.5 | по запросу (D) | 1 |
|
Аксессуары | Заказной № | Описание | Вес (кг) | Доставка | Мин. зак. (шт) | | 7ML1830-1AQ | ПОВОРОТНОЕ УСТРОЙСТВО TYP EAII С ТРУБКОЙ NPT , 3/4 X 1", PVC | 2.131 | 3 - 5 недель (A) | 1 | | 7ML1830-1AU | ПОВОРОТНОЕ УСТРОЙСТВО TYP EA 304 С ТРУБКОЙ NPT 1" , W/CPLNG, | 4.207 | по запросу (D) | 1 | | 7ML1830-1AX | НАПРАВЛЯЮЩИЙ ФЛАНЕЦ EASY AIMER II, АДАПТЕР M20 И 1" ИЛИ 1-1/2 " BSP АЛЮМИНИЕВЫЙ ПЕРЕХОДНИК | 2.274 | 3 - 5 недель (A) | 1 | | 7ML1830-1BK | УНИВЕРСАЛЬНЫЙ МОНТАЖНЫЙ НАБОРОМ FMS-200 | 1.374 | 3 - 5 недель (A) | 1 | | 7ML1830-1BL | НАБОР ДЛЯ НАСТЕННОГО МОНТАЖА , FMS-210 | 2.102 | 3 - 5 недель (A) | 1 | | 7ML1830-1BM | РАСШИРЕННЫЙ НАБОР ДЛЯ НАСТЕННОГО МОНТАЖА FMS-220 | 3.8 | 3 - 5 недель (A) | 1 | | 7ML1830-1BN | КОРПУСНОЙ МОНТАЖНЫЙ НАБОР , FMS-310 | 4.255 | 3 - 5 недель (A) | 1 | | 7ML1830-1BP | РАСШИРЕННЫЙ КОРПУСНОЙ МОНТАЖНЫЙ НАБОР FMS-320 | 5.6 | 3 - 5 недель (A) | 1 | | 7ML1830-1BQ | КОРПУСНОЙ МОНТАЖНЫЙ НАБОР , МОСТ FMS-350 | 8.72 | 3 - 5 недель (A) | 1 | | 7ML1830-1DR | КОНТРГАЙКА,1"BSP, PLASTIK | 0.007 | 3 - 5 недель (A) | 1 | | 7ML1830-1DS | КОНТРГАЙКА,1"NPT | 0.012 | 3 - 5 недель (A) | 1 | | 7ML1830-1GN | НАБОР ПЕРЕХОДНИКОВ 304 M20 TO 1"NPT, 1"NPT TO 1"BSP 1"NPT TO 1.5"BSP | 4.17 | 6 - 8 недель (C) | 1 | | 7ML1930-1BJ | ТАБЛИЧКА НА КОРПУС ПРИБОРА, 12 Х 45ММ, С ОТВЕРСТИЕМ | 0.001 | по запросу (D) | 1 | | 7ML1998-5HV61 | MANUAL,TRANSDUCERS, APPLICATION, MULTI LANGUAGE | 1 | 3 - 5 недель (A) | 1 | | 7ML1998-5QT81 | MANUAL, XRS-5 TRANSDUCER, ALL LANGUAGES | 1 | 3 - 5 недель (A) | 1 |
|
|
