Эластомерный механизм Эластомерная опора для весоизмерительных ячеек SIWAREX R серии RN, 60 ... 280 кг
Эластомерная опора для весоизмерительных ячеек SIWAREX R серии RN, 0,5 ... 13 т

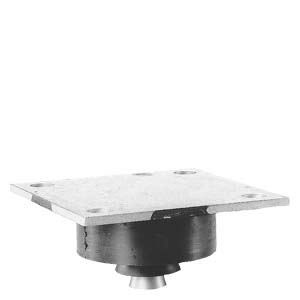

Самоцентрирующаяся эластомерная опора для весоизмерительных ячеек серии RN в комбинации с нижней частью качающейся опоры - это идеальных элемент распределения нагрузки для весов без соединений. Используется в резервуарных, платформенных и рольганговых весах для гашения вибрации и ударов.
Дизайн
Эластомерный механизм Эластомерные опоры - это резинометаллические соединения, из неопрена и нержавеющей стали, обеспечивающие большой пружинящий ход и, таким образом, высокую степень затухания даже при малых размерах.
Если несущая конструкция отклоняется по горизонтали более, чем на 4 мм (6 мм при номинальной нагрузке 10 т и 13 т), необходимо ограничить боковой ход несущей конструкции (например, с помощью упоров). Необходимо принять меры против подъема несущей конструкции, изменив ее соответствующим образом.
Весоизмерительная ячейка и нижняя часть качающейся опоры не входят в комплект поставки эластомерной опоры.
Чертеж
Эластомерный механизм | Исполнение от 60 до 280 кг | Исполнение от 0,5 до 13 т |
|---|---|
 | |
Эластомерная опора для весоизмерительных ячеек SIWAREX R серии RN, размеры
| Номинальная нагрузка | A | B | C | ØD | E | F | G | H | K | ØL | ØM | N |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 0,5 т, 1 т | 100 | 75 | 97 | 85 | 25 | 15 | 6 | 100 | 75 | 11 | 11 | 9,5 |
| 2 т, 3,5 т, 5 т | 120 | 90 | 102 | 100 | 30 | 15 | 6 | 100 | 75 | 11 | 11 | 8,5 |
| 10 т, 13 т | 120 | 90 | 120 | 100 | 35 | 20 | 6 | 120 | 90 | 11 | 14 | 20 |
Заказные данные
Цена на сайте указана розничная в ЕВРО без учета НДС.Для уточнения цены и размера предоставляемой скидки - звоните или присылайте заявки
| Заказной номер | PG | Описание продукта | Цена |
| 7MH4130-3EE11 | 817 | SIWAREX R УЗЕЛ ВСТРОЙКИ ЭЛАСТОМЕРА ДЛЯ НАГРУЗОЧНЫХ ЯЧЕЕК СЕРИИ RH, RN И RS - РАСЧЕТНАЯ НАГРУЗКА 60, 130 ИЛИ 280 KG - НЕСУЩЕЕ СДЕЛАНО ИЗ ГАЛЬВАНИЗИРОВАННОЙ СТАЛИ СОСТОИТ ИЗ - НЕОПРЕНОВЫЙ ЭЛАСТОМЕР | 130.38 |
| 7MH4130-4AE11 | 817 | SIWAREX R УЗЕЛ ВСТРОЙКИ ЭЛАСТОМЕРА ДЛЯ НАГРУЗОЧНЫХ ЯЧЕЕК СЕРИИ RC - РАСЧЕТНАЯ НАГРУЗКА 500KG И 1T - НЕСУЩЕЕ СДЕЛАНО ИЗ НЕРЖАВЕЮЩЕЙ СТАЛИ. ВКЛЮЧАЕТ: - НЕОПРЕНОВЫЙ ЭЛАСТОМЕР | 183.38 |
| 7MH4130-4KE11 | 817 | SIWAREX R УЗЕЛ ВСТРОЙКИ ЭЛАСТОМЕРА ДЛЯ НАГРУЗОЧНЫХ ЯЧЕЕК СЕРИИ RC - РАСЧЕТНАЯ НАГРУЗКА 2T, 3.5T И 5T - НЕСУЩЕЕ СДЕЛАНО ИЗ НЕРЖАВЕЮЩЕЙ СТАЛИ. ВКЛЮЧАЕТ: - НЕОПРЕНОВЫЙ ЭЛАСТОМЕР | 190.80 |
| 7MH4130-5CE11 | 817 | SIWAREX R УЗЕЛ ВСТРОЙКИ ЭЛАСТОМЕРА ДЛЯ НАГРУЗОЧНЫХ ЯЧЕЕК СЕРИИ RH - РАСЧЕТНАЯ НАГРУЗКА 13T - НЕСУЩЕЕ СДЕЛАНО ИЗ НЕРЖАВЕЮЩЕЙ СТАЛИ. ВКЛЮЧАЕТ: - НЕОПРЕНОВЫЙ ЭЛАСТОМЕР | 270.30 |
