Электрическая сеть Для построения электрических каналов связи PROFIBUS-DP используются экранированные витые пары. Подключение сетевых станций выполняется через 9-полюсные штекеры соединителей D-типа. К одному сегменту сети допускается подключать не более 32 станций.
Дизайн
Электрическая сеть

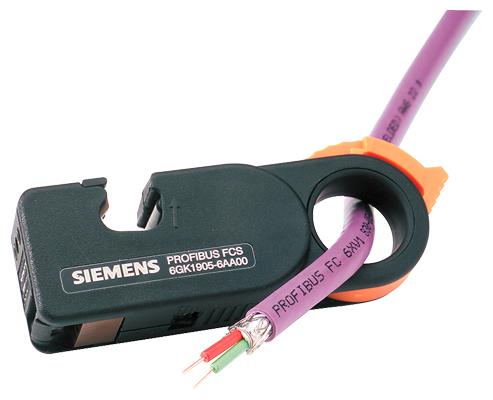

Инструмент для быстрой разделки стандартных FC кабелей
FastConnect
Технология FastConnect позволяет выполнять быстрый и удобный монтаж электрических каналов связи PROFIBUS и включает в свой состав:
- Стандартные FC (FastConnect) кабели
- Инструмент для быстрой разделки стандартных FC кабелей
- FC соединители для подключения к PROFIBUS
Повторители RS 485
Сегменты сети PROFIBUS DP соединяются между собой с помощью повторителей RS 485. Применение повторителей позволяет:
- увеличивать протяженность сети и количество подключаемых сетевых станций;
- обеспечивать гальваническое разделение сегментов сети
Применение диагностируемых повторителей существенно повышает удобство эксплуатации сети PROFIBUS. Диагностируемый повторитель обеспечивает интерактивный мониторинг подключенного сегмента электрической сети PROFIBUS DP. Он способен выявлять короткие замыкания или обрывы в контролируемом сегменте. В случае обнаружения неисправности диагностируемый повторитель формирует сообщение ведущему DP устройству с указанием вида неисправности и места его появления. Информация о точке повреждения формируется в виде расстояния в метрах от ближайшей станции до точки повреждения..
Активный терминальный элемент RS 485
На концах сегментов должны устанавливаться активные или пассивные (резисторы) терминальные элементы. Активные терминальные элементы получают питание =24 В от независимых от сетевых станций блоков питания и обеспечивают поддержку требуемых уровней сигналов RS 485, а также подавление отраженных сигналов. Применение активных терминальных элементов позволяет выполнять подключение/ отключение сетевых станций без нарушения работоспособности сети.
Соединитель RS 485-iS
Соединитель RS 485-iS выполняет функции разделительного трансформатора между стандартной сетью PROFIBUS DP и сетью PROFIBUS DP-iS искробезопасного исполнения (RS 485-iS), прокладываемой в Ex-зонах.
Соединитель RS 485-iS:
- Позволяет производить подключение станций ET 200iSP, ET 200iS, а также приборов других производителей, оснащенных встроенным интерфейсом Ex i DP,
- Выполняет двустороннее преобразование сигналов PROFIBUS DP (RS 485) в сигналы PROFIBUS DP-iS (RS 485-iS) и обеспечивает поддержку скорости передачи данных до 1.5 Мбит/с,
- Выполняет функции разделительного барьера безопасности
- Выполняет функции повторителя в сети PROFIBUS DP-iS.
Соединитель RS 485-iS устанавливается в шкафы управления и монтируется на профильную шину S7-300 с горизонтальной или вертикальной ориентацией.
Подключение к сети:
- PROFIBUS DP выполняется через встроенное 9-полюсное гнездо соединителя D-типа.
- PROFIBUS DP-iS выполняется через терминальный блок с контактами под винт
- В последней станции на конце сегмента PROFIBUS DP-iS должен быть включен выбираемый терминальный резистор. Этот резистор встроен в соединитель 6ES7 972-0DA60-0XA0
Заказные данные
Цена на сайте указана розничная в ЕВРО без учета НДС.Для уточнения цены и размера предоставляемой скидки - звоните или присылайте заявки
| Заказной номер | PG | Описание продукта | Цена |
| 6ES7390-1AB60-0AA0 | 230 | SIMATIC S7-300, ПРОФИЛЬНАЯ ШИНА S7-300 ДЛИНОЙ 160MM | 19.08 |
| 6ES7390-1AE80-0AA0 | 230 | SIMATIC S7-300, ПРОФИЛЬНАЯ ШИНА S7-300 ДЛИНОЙ 480MM | 29.68 |
| 6ES7390-1AF30-0AA0 | 230 | SIMATIC S7-300, ПРОФИЛЬНАЯ ШИНА S7-300 ДЛИНОЙ 530MM | 35.51 |
| 6ES7390-1AJ30-0AA0 | 230 | SIMATIC S7-300, ПРОФИЛЬНАЯ ШИНА S7-300 ДЛИНОЙ 830MM | 47.70 |
| 6ES7390-1BC00-0AA0 | 230 | SIMATIC S7-300, ПРОФИЛЬНАЯ ШИНА S7-300 ДЛИНОЙ 2000MM | 79.50 |
| 6ES7972-0AA02-0XA0 | 250 | SIMATIC DP, RS485-ПОВТОРИТЕЛЬ ДЛЯ ПОДКЛЮЧЕНИЯ ШИННОЙ СИСТЕМЫ PROFIBUS/MPI BUS SYSTEMS С МАКС. 31 УЗЛОМ; МАКС. 12 МБИТ/С, СТЕПЕНЬ ЗАЩИТЫ IP20, УЛУЧШЕННЫЕ ПОЛЬЗОВАТЕЛЬСКИЕ СВОЙСТВА | 303.80 |
| 6ES7972-0AB01-0XA0 | 250 | SIMATIC S7, ДИАГНОСТИРУЮЩИЙ ПОВТОРИТЕЛЬ ДЛЯ PROFIBUS-DP: ДЛЯ ИНТЕРАКТИВНОЙ ДИАГНОСТИКИ ЭЛЕКТР. КАНАЛОВ СВЯЗИ PROFIBUS-DP С ПОДКЛ. СТАНДАРТНЫМИ ВЕДОМЫМИ DP-УСТРОЙСТВАМИ; ДО 12 МБИТ/С; IP20; FAST CONNECT | 730.34 |
| 6ES7972-0AC80-0XA0 | 280 | SIMATIC DP, RS 485-IS COUPLER: МОДУЛЬ СОПРЯЖЕНИЯ СТАНДАРТНОЙ ЛИНИИ PROFIBUS-DP И ЛИНИИ PROFIBUS-DP EX-ИСПОЛНЕНИЯ. | 745.18 |
| 6ES7972-0BA52-0XA0 | 250 | SIMATIC DP, ШИННЫЙ CОЕДИНИТЕЛЬ ДЛЯ ПОДКЛЮЧЕНИЯ К СЕТЯМ PROFIBUS ДО 12 МБИТ/С, ОТВОД КАБЕЛЯ ПОД УГЛОМ 90 ГРАДУСОВ, 15,8 X 59 X 35,6 MM (ШXВXГ), IPCD, ТЕХНОЛОГИЯ FAST CONNECT, БЕЗ РАЗЪЁМА ДЛЯ ПОДКЛЮЧЕНИЯ ПРОГРАММАТОРА | 38.90 |
| 6ES7972-0BB52-0XA0 | 250 | SIMATIC DP, ШИННЫЙ СОЕДИНИТЕЛЬ ДЛЯ ПОДКЛЮЧЕНИЯ К СЕТЯМ PROFIBUS ДО 12 МБИТ/С, ОТВОД КАБЕЛЯ ПОД УГЛОМ 90 ГРАДУСОВ, 15,8 X 59 X 35,6 MM (ШXВXГ), IPCD, ТЕХНОЛОГИЯ FAST CONNECT, С РАЗЪЁМОМ ДЛЯ ПОДКЛЮЧЕНИЯ ПРОГРАММАТОРА | 50.77 |
| 6ES7972-0DA00-0AA0 | 250 | SIMATIC DP, ТЕРМИНАЛЬНЫЙ РЕЗИСТОР RS485 ДЛЯ СЕТЕЙ PROFIBUS/MPI | 75.68 |
| 6ES7972-0DA60-0XA0 | 280 | SIMATIC DP, СОЕДИНИТЕЛЬ ДЛЯ ПОДКЛЮЧЕНИЯ К PROFIBUS С НАКЛОННЫМ ВЫВОДОМ КАБЕЛЯ, СОЕДИНЕНИЕ НА ПРОКОЛ ДО 1,5 МБИТ/С, 16 X 72.7 X 34 MM, С АКТИВНЫМ ОКОНЧАНИЕМ ШИНЫ ДЛЯ RS485-IS ЭЛЕКТРИЧЕСКИЙ ЦЕПЕЙ, БЕЗ ГНЕЗДА ДЛЯ ПОДКЛЮЧЕНИЯ ПРОГРАММАТОРА, ПРИМЕНИМО ТОЛЬКО | 44.31 |
| 6GK1500-0FC10 | 5K2 | SIMATIC NET, PB FC RS 485 PLUG 180, ШИННЫЙ СОЕДИНИТЕЛЬ ДЛЯ PROFIBUS С ОСЕВЫМ ОТВОДОМ КАБЕЛЯ, ДЛЯ ПРОМ. ПК, SIMATIC OP, OLM, СКОРОСТЬ ПЕРЕДАЧИ: 12 МБИТ/С, ОКОНЕЧНОЕ СОПРОТИВЛЕНИЕ С РАЗДЕЛИИТЕЛЬНОЙ ФУНКЦИЕЙ, ПЛАСТИКОВЫЙ КОРПУС | 50.56 |
| 6GK1905-6AA00 | 5K2 | SIMATIC NET, ИНСТРУМЕНТ ДЛЯ БЫСТРОЙ РАЗДЕЛКИ КАБЕЛЕЙ FASTCONNECT ДЛЯ PROFIBUS | 62.96 |
| 6GK1905-6AB00 | 5K2 | SIMATIC NET, ЗАПАСНЫЕ НОЖИ ДЛЯ ИНСТРУМЕНТА ПО БЫСТРОЙ РАЗДЕЛКЕ КАБЕЛЕЙ FASTCONNECT ДЛЯ PROFIBUS, УПАКОВКА ИЗ 5 ШТУК | 68.58 |
| 6XV1830-0EH10 | 5K1 | SIMATIC NET, СТАНДАРТНЫЙ ЭКРАНИРОВАННЫЙ PROFIBUS КАБЕЛЬ ДЛЯ БЫСТРОГО МОНТАЖА (FC), 2-ЖИЛЬНЫЙ, ПОСТАВКА ПО МЕТРАЖУ ОТРЕЗКАМИ ДЛИНОЙ 20 ... 1000 M | 1.46 |
| 6XV1830-0EN20 | 5K1 | SIMATIC NET, СТАНДАРТНЫЙ ЭКРАНИРОВАННЫЙ PROFIBUS КАБЕЛЬ ДЛЯ БЫСТРОГО МОНТАЖА (FC), ОТРЕЗОК ДЛИНОЙ 20 M | 29.26 |
| 6XV1830-0EN50 | 5K1 | SIMATIC NET, СТАНДАРТНЫЙ ЭКРАНИРОВАННЫЙ PROFIBUS КАБЕЛЬ ДЛЯ БЫСТРОГО МОНТАЖА (FC), ОТРЕЗОК ДЛИНОЙ 50 M | 73.14 |
| 6XV1830-0ET10 | 5K1 | SIMATIC NET, СТАНДАРТНЫЙ ЭКРАНИРОВАННЫЙ PROFIBUS КАБЕЛЬ ДЛЯ БЫСТРОГО МОНТАЖА (FC), ОТРЕЗОК ДЛИНОЙ 100 M | 146.28 |
| 6XV1830-0ET20 | 5K1 | SIMATIC NET, СТАНДАРТНЫЙ ЭКРАНИРОВАННЫЙ PROFIBUS КАБЕЛЬ ДЛЯ БЫСТРОГО МОНТАЖА (FC), ОТРЕЗОК ДЛИНОЙ 200 M | 292.56 |
| 6XV1830-0ET50 | 5K1 | SIMATIC NET, СТАНДАРТНЫЙ ЭКРАНИРОВАННЫЙ PROFIBUS КАБЕЛЬ ДЛЯ БЫСТРОГО МОНТАЖА (FC), ОТРЕЗОК ДЛИНОЙ 500 M | 731.40 |
| 6XV1830-0EU10 | 5K1 | SIMATIC NET, PB FC СТАНДАРТНЫЙ КАБЕЛЬ, СЕТЕВОЙ КАБЕЛЬ ДВУЖИЛЬНЫЙ, ЭКРАНИРОВАННЫЙ, ДЛЯ БЫСТРОГО МОНТАЖА, МАКСИМАЛЬНАЯ ДЛИНА: 1000 M, | 1314.40 |
| 6XV1831-2A | 5K2 | SIMATIC NET, ССТАНДАРТНЫЙ КАБЕЛЬ PB FC IS GP, ШИННЫЙ ДВУХПРОВОДНЫЙ КАБЕЛЬ ДЛЯ СЕТЕЙ PROFIBUS, ЭКРАНИРОВАННЫЙ, СПЕЦИАЛЬНО ДЛЯ БЫСТРОГО МОНТАЖА, МАКС. ДЛИНА ОТРЕЗКА: 1000 M, МИНИМАЛЬНАЯ: 20 M, ПРОДАЖА ПО МЕТРАЖУ | 1.92 |
