Особенности

Электромеханические таймеры 7LF5 301-4 и 7LF5 301-5

Технология Plug & play
Технология Plug & play делает установку таймеров 7LF5 301-4 и 7LF5 301-5 быстрой и простой: распаковать, установить время переключения, присоединить – и все!

Время – деньги, и  с нашими новыми механическими таймерами с технологией plug & play, вы автоматически сберегаете время при:
• настройке времени во время запуска
• установке настроек сохранения дневного света
• перезапуске при неисправностях питания

Эти операции теперь можно полностью доверить механическим таймерам 7LF5 301-4 и 7LF5 301-5 и их точному кварцевому часовому механизму.

Автоматическая установка времени во время запуска
Механический таймер автоматически устанавливает день и время суток в автоматическом режиме при запуске. Больше нет необходимости настраивать вручную.

Автоматические настройки переключения на летнее/зимнее время
Автоматические настройки переключения на летнее/зимнее время тоже просто и удобно устанавливаются при запуске устройства. Благодаря технологии plug & play, электромеханические таймеры 7LF5 301-4 и 7LF5 301-5 сами автоматически устанавливаются на корректное время, что позволяет программировать переключения гораздо быстрее в специальном быстром режиме. Информация о переключениях для Центральной Европы заложена во встроенный кварцевый часовой механизм. СИД (Светоизлучающий диод) отображает текущее состояние.

Автоматический сброс настроек времени после неполадок.
Дополнительная возможность технологии plug & play: как только напряжение в системе восстановится после падения, автоматически будет установлено текущее время с предустановленного точного кварцевого механизма. Что мы понимаем под точностью? Встроенный точный часовой механизм имеет погрешность ±1 минуту в год.

Кроме точности и автоматического восстановления времени, механические таймеры 7LF5 301-4 и 7LF5 301-5  так же могут предложить удобство аналоговой технологии. Настройка и управление времени и цикла переключения так же проста и интуитивна, как и настройка аналоговых таймеров.

Область применения

Электромеханические таймеры могут использоваться во всех приложениях.

Функции

Синхронизируемые с сетью таймеры без запаса хода

Часовой механизм таймеров, синхронизируемых с сетью,  зависит от частоты источника питания. Устройства нельзя использовать, если эта частота нестабильна. Таймер остановится в случае исчезновения питания.

Таймеры с кварцевым часовым механизмом с запасом хода

Электронная схема с кварцевой стабилизацией частоты поддерживает стабильный ход времени устройства так, что таймер не зависит от частоты источника питания. Ход кварцевых часов не останавливается, если происходит исчезновение питающего напряжения.

Электромеханические таймеры 7LF5 301-4 и 7LF5 301-5

Автоматическое переключение на летнее/зимнее время
Таймеры имеют заложенные программы перехода на летнее/зимнее время для Центральной Европы. Установлены настройки 02:00 центральноевропейского времени или 03:00 центральноевропейского времени соответственно. Часы автоматически настраиваются сами в быстром режиме.

Автоматическая настройка при запуске устройства
Часы настраиваются на текущее время в быстром режиме, когда запас хода установлен и после исчезновения питающего напряжения. Так же как и в режиме сохранения дневного света, время устанавливается в быстром режиме.

Ручная настройка
Указатель не должен устанавливаться вручную, если нет напряжения в быстром режиме, так как это может привести к некорректному отображении времени на дисплее. Повлиять на встроенный часовой механизм извне невозможно. Если указатель находится в неправильной позиции, его можно вручную скорректировать, когда появится напряжение и закончится автоматическая настройка (СИД включен или СИД мигает).

Переключающие программы в быстром режиме
Установку программ переключения можно сделать в быстром режиме.

Дисплей СИД
• СИД выключен: нет запаса напряжения или, если есть, часы в режиме автоматической установки. Нет текущего времени.
• СИД включен: окончена автоматическая установка, и функция сохранения дневного света активирована. Ошибки во времени можно скорректировать вручную.
• СИД мигает: Часы продолжают взаимодействие с кварцевым механизмом без использования внешнего источника напряжения. Часы можно скорректировать или установить только вручную.

Технические данные

Дополнительную информацию Вы можете получить, нажав кнопку с этим символом.

Технические данные [PDF]

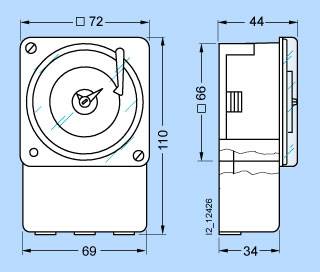

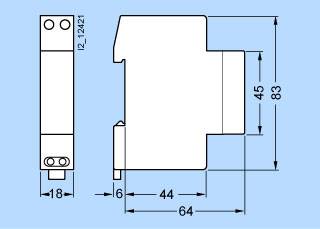

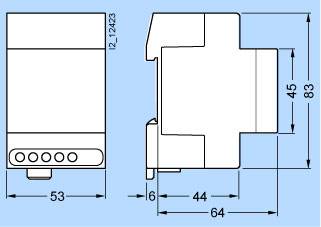

Чертеж

7LF5 300-1
7LF5 300-7
7LF5 301-1

7LF5 300-5
7LF5 300-6
7LF5 301-4
7LF5 301-5
7LF5 301-6
7LF5 301-7

7LF5 301-0
7LF5 305-0

Схема подключения

7LF5 300-1
7LF5 300-7
7LF5 301-1

7LF5 300-5
7LF5 300-6
7LF5 301-0
7LF5 301-4
7LF5 301-5
7LF5 301-6
7LF5 301-7
7LF5 305-0
