Электронные FailSafe модули Оснащенные FailSafe функциями электронные модули станции распределенной периферии SIMATIC ET 200iSP могут применяться вместе с системами автоматизации повышенной безопасности в рамках системы управления процессом SIMATIC PCS 7 для создания безопасных приложений. Входные модули записывают сигналы процесса, преобразуют их и подготавливают их для дальнейшей обработки системой автоматизации. Выходные модули преобразуют fail-safe сигналы от систем автоматизации таким образом, чтобы они стали пригодными для управления подключенными исполнительными механизмами.
F-модули дискретных входов

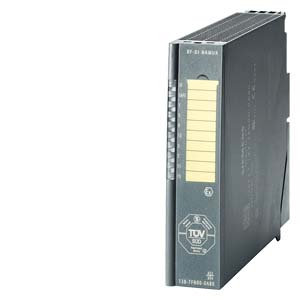

- 8 F-DI Ex NAMURFailSafe модуль дискретного ввода для систем автоматики повышенной безопасности, предназначенный для обработки сигналов от датчиков согласно IEC 60947 5 6/NAMUR, шунтированных/не шунтированных резистором механических контактов во взрывоопасных и взрывобезопасных зонах
- уровень безопасности SIL 3/Cat. 3/PLe с 8 входами (1-канальное подключение (1oo1)) или 4 входами (2-канальное подключение (1oo2))
- 8 защищенных от КЗ выходов питания для сенсоров (=8 В) для 1 канала каждый
- Входы и выходы питания датчиков электрически изолированы от шины питания и задней шины
- Диагностическая обработка (неактивна для нешунтированных механических контактов)
- Внутренний диагностический буфер
- Программируемые диагностические прерывания
- Поддержка временных меток
- Поканальная пассивация
- Возможно обновление прошивки при помощи HW Config
- Исключительно для безопасного режима
- Светодиодная индикация режима безопасности , групповых ошибок и состояния/ошибки канала
F-модули дискретных выходов
- 4 F-DO Ex DC 17.4 V/40 mAFailSafe модуль дискретного ввода для систем автоматики повышенной безопасности, предназначенный для управления исполнительными механизмами (например, соленоидными клапанами, реле постоянного тока или индикаторными лампами) во взрывоопасных и взрывобезопасных зонах
- уровень безопасности SIL 3/Cat. 3/PLe с 4 выходами, P/P-переключение
- Электрическая изоляция выходов от шины питания и задней шины
- Номинальное напряжение нагрузки =17,4 В
- Максимальный выходной ток 40 мА
- Улучшение производительности благодаря параллельному подключению двух дискретных выходов к одному исполнительному механизму
- Мониторинг КЗ, перегрузки и обрыва проводов
- Конфигурируемая диагностика
- Внутренний диагностический буфер
- Программируемые диагностические прерывания
- Поддержка временных меток
- Поканальная пассивация
- Возможно обновление прошивки при помощи HW Config
- Исключительно для безопасного режима
- Светодиодная индикация режима безопасности , групповых ошибок и состояния/ошибки канала
F-модули аналоговых входов
- 4 F-AI Ex HART (0 ... 20 mA or 4 ... 20 mA)FailSafe модуль аналогового ввода для систем автоматики повышенной безопасности, предназначенный для обработки сигналов от датчиков тока (например, 2х-проводных преобразователей и полевых устройств с поддержкой HART) во взрывоопасных и взрывобезопасных зонах
- уровень безопасности SIL 3/Cat. 3/PLe с 4 входами одного модуля (1-канальное подключение (1oo1)) или 4 входами двух модулей (1-канальное подключение (1oo2))
- Диапазон измерения: 0 ... 20 мА или 4 ... 20 мА
- Разрешение 15 бит + знак
- HART коммуникации в диапазоне измерения 4 ... 20 мА
- 4 защищённых от КЗ выхода питания для сенсоров (мин. =12 В, макс. =26 В) для 1 канала каждый
- Входы и выходы питания датчиков электрически изолированы от шины питания и задней шины
- Конфигурируемая диагностика
- Программируемые диагностические прерывания
- Внутренний диагностический буфер
- Возможно обновление прошивки при помощи HW Config
- Исключительно для безопасного режима
- Светодиодная индикация режима безопасности , групповых ошибок и состояния/ошибки канала
Дизайн
Электронные FailSafe модули - FailSafe модули устанавливаются на терминальные модули, которые нужно дополнительно заказывать.
- FaleSafe модули устанавливаются в терминальные модули с винтовым (TM EM/EM60S) или зажимным (TM EM/EM60C) клеммным подключением.
- Используя ложный модуль, установленный в терминальный модуль TM EM/EM60S или TM EM/EM60C, вы можете зарезервировать разъем под fail-safe модуль или закрыть проектный промежуток между модулями. Ложный модуль позднее может быть легко заменен на предусмотренный модуль электроники.
- Механическое кодирование терминального модуля, которое происходит при первичной установке электронного модуля, предотвращает подключение неверных модулей в случае замены.
- Горячая замена отдельных модулей возможна во взрывоопасных зонах.
- Сигнальные кабели подключаются к клеммам терминального модуля согласно схеме подключения. Применяется либо классическая винтовая, либо зажимная технология (поперечное сечение проводника от 0,14 мм² до макс. 2,5 мм²), в зависимости от типа модуля.
Заказные данные
Цена на сайте указана розничная в ЕВРО без учета НДС.Для уточнения цены и размера предоставляемой скидки - звоните или присылайте заявки
| Заказной номер | PG | Описание продукта | Цена |
| 6ES7138-7FA00-0AB0 | 280 | SIMATIC DP, ЭЛЕКТРОННЫЙ FAILSAFE-СУБМОДУЛЬ ДЛЯ ET200ISP, 4F-AI HART EX I, ВПЛОТЬ ДО SIL 3, ДЛЯ ПОДКЛЮЧЕНИЯ (HART) 2ХПРОВОДНЫХ ДАТЧИКОВ | 886.16 |
| 6ES7138-7FD00-0AB0 | 280 | SIMATIC DP, ЭЛЕКТРОННЫЙ FAILSAFE-СУБМОДУЛЬ ДЛЯ ET200ISP, 4F-DO 17.4V/40MA EX I, ВПЛОТЬ ДО SIL3 | 810.90 |
| 6ES7138-7FN00-0AB0 | 280 | SIMATIC DP, ЭЛЕКТРОННЫЙ FAILSAFE-СУБМОДУЛЬ ДЛЯ ET200ISP, 8F-DI NAMUR EX I, ВПЛОТЬ ДО SIL3 | 735.64 |
| 6ES7193-7CA00-0AA0 | 280 | SIMATIC DP, ET 200ISP, ТЕРМИНАЛЬНЫЙ МОДУЛЬ TM-EM/EM60S ДЛЯ УСТАНОВКИ ДВУХ ЭЛЕКТРОННЫХ МОДУЛЕЙ, КОНТАКТЫ С ВИНТОВЫМИ ЗАЖИМАМИ | 93.28 |
| 6ES7193-7CA10-0AA0 | 280 | SIMATIC DP, ET 200ISP, ТЕРМИНАЛЬНЫЙ МОДУЛЬ TM-EM/EM60C ДЛЯ УСТАНОВКИ ДВУХ ЭЛЕКТРОННЫХ МОДУЛЕЙ, КОНТАКТЫ-ЗАЩЕЛКИ | 93.28 |
| 6ES7193-7CA20-0AA0 | 280 | SIMATIC DP, ТЕРМИНАЛЬНЫЙ МОДУЛЬ TM-EM/EM60S ДЛЯ ET200ISP, ДЛЯ УСТАНОВКИ ДВУХ ЭЛЕКТРОННЫХ МОДУЛЕЙ, КЛЕММЫ С ВИНТОВЫМ ПОДКЛЮЮЧЕНИЕМ | 85.86 |
Аксессуары
Цена на сайте указана розничная в ЕВРО без учета НДС.Для уточнения цены и размера предоставляемой скидки - звоните или присылайте заявки
| Заказной номер | PG | Описание продукта | Цена |
| 6ES7138-7AA00-0AA0 | 280 | SIMATIC DP, РЕЗЕРВНЫЙ МОДУЛЬ ДЛЯ ET200ISP | 83.74 |
| 6ES7390-1AF85-0AA0 | 280 | SIMATIC S7-300, РЕЙКА ДЛИНОЙ L=585MM ДЛЯ УСТАНОВКИ ET200ISP В ШКАФУ 650MM | 41.34 |
| 6ES7390-1AJ85-0AA0 | 280 | SIMATIC S7-300, РЕЙКА ДЛИНОЙ L=885MM ДЛЯ УСТАНОВКИ ET200ISP В ШКАФУ 900MM | 54.06 |
