Электронные штурвалы (маховички) Этот датчик создает сигналы, соответствующие вращению приводимого в движение вручную колеса. При этом выбранная через СЧПУ ось позиционируется параллельно осям.
Фронтальная панель может быть удалена.
Особенности
Электронные штурвалы (маховички) - Позиционирование осей
- Прочный и компактный (вариант корпуса)
Дизайн

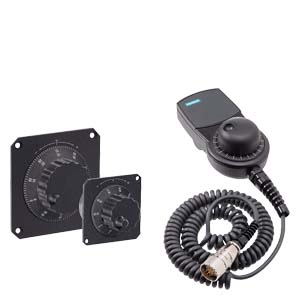

Электронные штурвалы (маховички) - Маховики для сборки пользователем. Передняя панель может быть удалена.
- Маховики с корпусом и гибким кабелем, обеспеченные средствами интегрированных магнитных зажимов или дополнительного держателя.
Функции
Электронные штурвалы (маховички) Маховики оснащены механизмом с магнитной защелкой, который поддерживает перемещения с возрастающей точностью.
Маховики создают напряжение либо 5 В постоянного тока TTL или 24 В постоянного тока. Версия с напряжением 24 В постоянного тока и HTL интерфейсом доступна для подключения модулей ввода / вывода
Технические данные
Электронные штурвалы (маховички) | Электронный маховичок | |
| Номинальное напряжение | 5 В DC ± 5 % или 24 В DC ±20 % |
| Номинальный ток | макс. 160 мА |
| Интерфейс | RS 422 (TTL) или HTL |
| Смещение фаз импульсного ряда A к B | 75° электрическое |
| Импульсы | S/R |
| Предельная частота | макс. 10 кГц |
| Класс защиты по DIN EN 60529(IEC 60529) | IP65 (фронтальная сторона) |
| Допустимая внешняя температура |
|
| - хранение и транспортировка | -25 °C ...+85 °C |
| - эксплуатация | 0 °C ...+70 °C |
| Макс. расстояние до NCU | 25 м |
| Вес, около | 0,6 кг |
Заказные данные
Цена на сайте указана розничная в ЕВРО без учета НДС.Для уточнения цены и размера предоставляемой скидки - звоните или присылайте заявки
| Заказной номер | PG | Описание продукта | Цена |
| 6FC9320-5DB01 | 714 | SINUMERIK ПРИНАДЛЕЖНОСТИ ЭЛЕКТРОННЫЙ МАХОВИЧОК ПЕРЕДНЯЯ ПАНЕЛЬ 120 X 120 MM РАБОЧ. НАПРЯЖЕНИЕ: 5В DC СИГНАЛ: RS422 (TTL) | 246.84 |
| 6FC9320-5DC01 | 714 | SINUMERIK ПРИНАДЛЕЖНОСТИ ЭЛЕКТРОННЫЙ МАХОВИЧОК ПЕРЕДНЯЯ ПАНЕЛЬ 76.2 X 76.2 MM РАБОЧ. НАПРЯЖЕНИЕ: 5В DC УРОВЕНЬ СИГНАЛА: RS422 (TTL) | 246.84 |
| 6FC9320-5DE02 | 714 | SINUMERIK ПРИНАДЛЕЖНОСТЬ ЭЛЕКТРОННЫЙ МАХОВИЧОК В КОРПУСЕ СО СПИРАЛЬНЫМ КАБЕЛЬОМ 2,5M СО ШТЕКЕРОМ 9-ПОЛЮСНЫМ UB = 5 В, RS 422 | 564.54 |
| 6FC9320-5DF01 | 714 | SINUMERIK ПРИНАДЛЕЖНОСТИ ЭЛЕКТРОННЫЙ МАХОВИЧОК БЕЗ МОНТАЖН. ПАНЕЛИ, БЕЗ УСТАНОВОЧНОГО КОЛЕСИКА | 218.48 |
| 6FC9320-5DH01 | 714 | SINUMERIK РИНАДЛЕЖНОСТИ ЭЛЕКТР. МАХОВИЧОК ПЕРЕДНЯЯ ПАНЕЛЬ 76.2 X 76.2 MM РАБОЧЕЕ НАПРЯЖ. : 24В DC УРОВЕНЬ СИГНАЛА: HTL | 303.23 |
| 6FC9320-5DM00 | 714 | SINUMERIK ПРИНАДЛЕЖНОСТИ МАХОВИЧОК НАПРЯЖЕНИЕ 5В DC +-5% , 60MA, ИНТЕРФЕЙС RS422(TTL), 100 ИМП./ОБ. | 196.05 |
Аксессуары
Цена на сайте указана розничная в ЕВРО без учета НДС.Для уточнения цены и размера предоставляемой скидки - звоните или присылайте заявки
| Заказной номер | PG | Описание продукта | Цена |
| 6FC9320-5DN00 | 714 | SINUMERIK ПРИНАДЛЕЖНОСТИ УСТАНОВОЧНЫЙ НАБОР ДЛЯ ТРЕХТОЧЕЧНОГО КРЕПЛЕНИЯ МАХОВИЧКА 6FC9320-5DM01/-5DF | 17.71 |
| 6FC9341-1AQ | 7A6 | SINUMERIK (ПРИНАДЛЕЖНОСТИ) МОНТАЖН. ГНЕЗДО 9-ПОЛ., РОЗЕТКА | 52.37 |
| 6FX2006-1BG70 | 714 | ДЕРЖАТЕЛЬ ДЛЯ МИНИ-РПУ 6FX2007-1ADX3 | 25.98 |
