Выходной сигнал

0 до 20 mA или 4 до 20 mA

Нагрузка

max. 750 Ω

Характеристика

линейная (при необходимости извлечение корня в изм. преобразователе)

Гальваническое разделение

между вспом. энергией и входом/выходом

Точность измерения

Отклонение характеристик

(доп. к изм. преобразователю)

≤ 0.15 % установленного интервала измерения

Влияние внешней температуры

≤ 0.1 % на 10 K
(≤ 0.1 % на 18 °F)

Влияние вспомогательной энергии

≤ 0.1 % на 10 % изменения напряжения или частоты

Влияние нагрузка

≤ 0.1 % на 100 % изменения

Условия использования

Внешняя температура

-20 до + 80 °C (-4 до +176 °F)

Температура хранения

-50 до + 85 °C (-58 до +185 °F)

Класс защиты

IP 54 до EN 60 529

Электромагнитная совместимость (EMC)

EN 50 081, EN 50 082

Конструктивные особенности

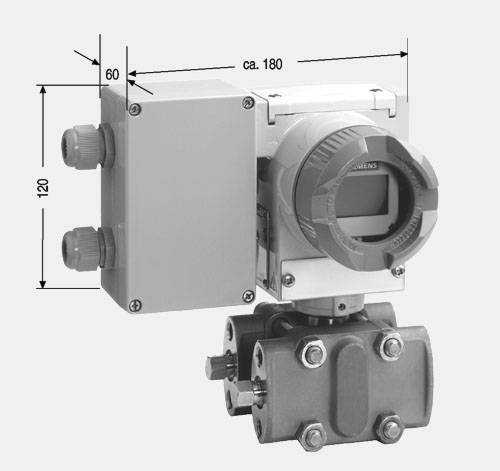

Размеры (W x H x D) в mm

80 x 120 x 60

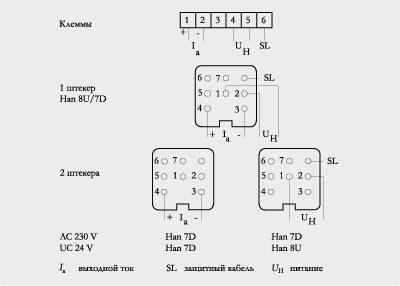

Электрическое подсоединение

винтовые зажимы (ввод кабеля Pg 13.5) или разъем Han 7D/Han 8U

Вспомогательная энергия

Напряжение на клеммах

AC 230 V -10 до +6 %, 47 до 63 Hz, приблиз. 6 VA или
AC/DC 24 V (AC 24 V ±10 %,
47 до 63 Hz, приблиз. 3 VA)

Допустимая пульсация

(внутри указанных границ)

приблиз. 2.5 Vpp
