Ёмкостные датчики приближения SIMATIC PXC - Датчики приближения SIMATIC PX

Емкостные датчики приближения также являются бесконтактными датчиками и реагируют почти одинаково, когда должны измеряться проводящие и непроводящие материалы в твердом, порошкообразном или жидком состоянии. Они работают через неметаллические материалы, например, пластмасса или стекло, для контроля уровня наполнения и через различные материалы при счете объектов.

Дополнительную информацию Вы можете получить, нажав кнопку с этим символом.

Особенности

Обнаружение всех материалов (напр., пластмасс, дерева, бумаги)
Измерение жидкостей через пластмассовые или стеклянные трубы
Измерение агрессивных химических веществ
Настраиваемая компенсация рабочего расстояния до объекта

Область применения

Примеры применения

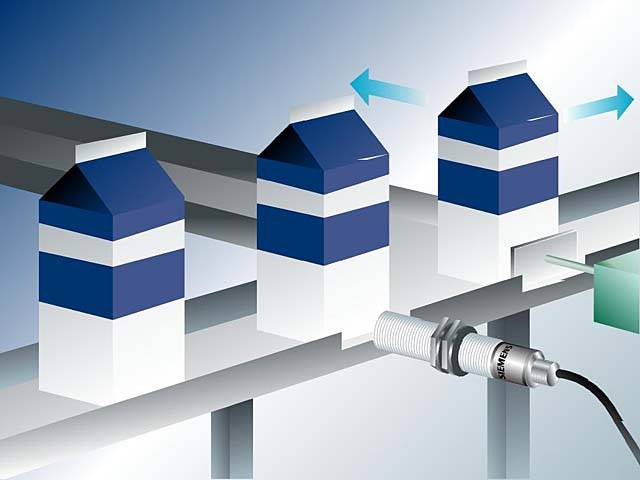

Распознование молока в картонных пакетах

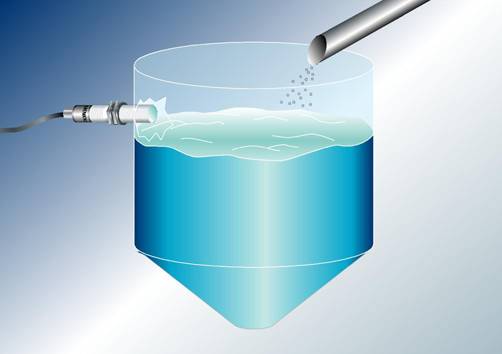

Котроль уровня сыпучего материала в бункере

Стандарты

Применимы теже стандарты, что и для индуктивных бесконтакных датчиков.

Емкостные бесконтактные датчики BERO 3RG16 - это концевые выключатели, работающие без контактов и касаний. Они регистрируют электропроводящие и неэлектропроводящие материалы, находящиеся в твердом, порошкообразном или жидком состоянии, например, стекло, керамика, пластмасса, древесина, масло, вода, бумага и картон. Датчик BERO срабатывает, когда он и материал сближаются друг с другом на определенное расстояние.

К типичным областям применения емкостных бесконтактных датчиков BERO относятся:

сигнализация уровня; наполнения пластмассовых или стеклянных емкостей,
контроль уровня наполнения прозрачных упаковок,
сигнализация обрыва наматываемого провода,
сигнализация обрыва лент,
подсчет бутылок,
регулирование петли и натяжения лент,
подсчет предметов любого рода.

Приборы выпускаются в исполнениях для переменного или для постоянного напряжения:

датчики в исполнении для постоянного напряжения могут непосредственно работать на электронные управляющие устройства (SIMATIC) или реле,
датчики BERO в исполнении для переменного напряжения включаются прямо в сеть переменного напряжения (предпочтительно 230 В, 50 Гц) последовательно с нагрузкой (вспомогательным контактором, магнитным клапаном).

Функции

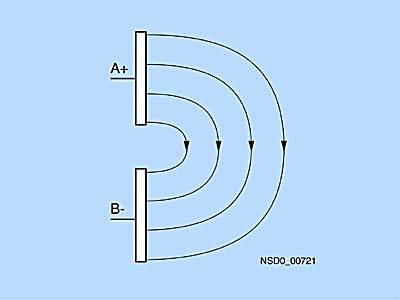

Активная поверхность емкостного датчика образована двумя концентричными металлическими электродами, аналогичными развернутым обкладкам конденсатора. Обкладки А и В включены в контур обратной связи высокочастотного автогенератора, настроенного так, что при отсутствии объектов вблизи обкладок он не генерирует.

При приближении объекта к активной поверхности датчика он попадает в электрическое поле перед обкладками и изменяет емкость обратной связи. Генератор начинает генерировать колебания, амплитуда которых измеряется и преобразуется в команду на коммутацию.

Частота коммутации

В особых условиях возбуждения колебаний при иных скважностях импульсов возможны более высокие частоты коммутации, чем указанные в технических данных.

Расстояние срабатывания

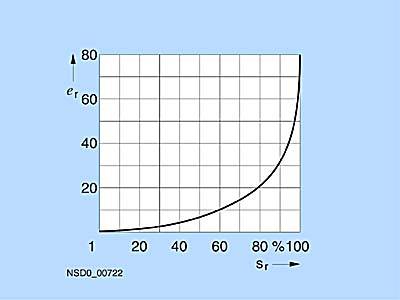

Все данные относятся к заземленному металлическому воздействующему объекту, поверхность которого соответствует активной поверхности датчика BERO. Расстояние срабатывания sr, для воздействующих объектов из непроводящих материалов зависит от относительной диэлектрической проницаемости εr и проводимости (см. характеристику).

Диэлектрическая проницаемость различных материалов:

Материал	ε_r
Воздух	1
Спирт	25,8
Aралдит	3,6
Бакелит	3,6
Компаунд	2,5
Целлулоид	3
Стекло	5
Гетинакс	4,5
Мрамор	8
Слюда	6
Промаслен. бумага	4
Бумага	2,3
Парафин	2,2
Керосин	2,2
Плексиглас	3,2
Полиамид	5
Полиэтилен	2,3
Полипропилен	2,3
Полистерол	3
Поливинилхлорид	2,9
Фарфор	4,4
Фанера	4
Кварц. стекло	3,7
Кварц. песок	4,5
Силиконовая резина	2,8
Мягкая резина	2,5
Tефлон	2
Скипидар	2,2
Трансф. масло	2,2
Вакуум	1
Эбонит	4
Вода	80
Древесина	2 ... 7

Встроенная защита

Подавление ложного импульса на включение
Защита от короткого замыкания и перегрузки
Защита от переполюсовки
Защита от радиоприборов

Технические данные

Тип	DC	AC
Рабочее напряжение	10 ... 65 В (30 В)	20 ... 250 В
Допустимая остаточная пульсация	Макс. 10 %	–
Потребляемый ток/остаточн. ток	6 ... 12 мA	макс. 1.7 мA
Частота переключения f	100 Гц	20 Гц
Точность репродуцирования R	Макс. 2 %
Разность хода H	0,02 ... 0,2 × 0.02 to 0.2 s_r
Выходы
Нагрузочная способность
Для DC	200 мA	–
Для 230 В AC (соединитель до размера S3)	–
непрерывно		500 мA
кратковременно до 20 мс		5 A
Минимальный ток нагрузки	–
Нагрузка индуктивного характера		10 мA
Нагрузка активного характера		5 мA
Потребляемый ток/остаточн. ток	6 ... 12 мA	макс. 1.7 мA
Падение напряжения	Mакс. 1.8 В	Mакс. 7 В
Длина кабеля (макс. допустимая)	300 м
Степень защиты	IP67
Окружающая температура
Рабочая	от -20 °C дo +70°C
Хранения	от -40 °C дo +85°C
Ударная прочность	30 x g, длительность 11 мс
Вибростойкость	55 Гц, амплитуда 1 мм

Схема подключения

DC

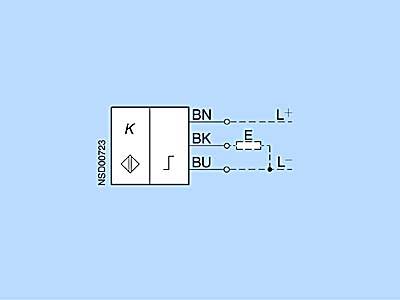

Схема 1

Подключение датчика приближения

Нагрузка E включена (функция NO)

например, контактное реле, соленоидные клапаны

Схема 2

Подключение датчика приближения

Нагрузка E включена (функция NO)

например, контактное реле, соленоидные клапаны

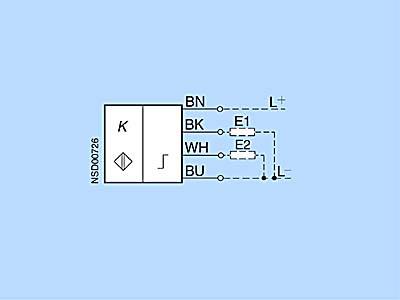

Схема 3

Подключение датчика приближения

Нагрузка E1 включена (функция NO)

Нагрузка E2 выключена (функция NС)

например, контактное реле, соленоидные клапаны

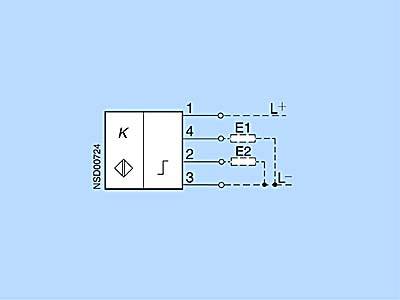

Схема 4

Подключение датчика приближения

Нагрузка E1 включена (функция NO)

Нагрузка E2 выключена (функция NС)

например, контактное реле, соленоидные клапаны

AC

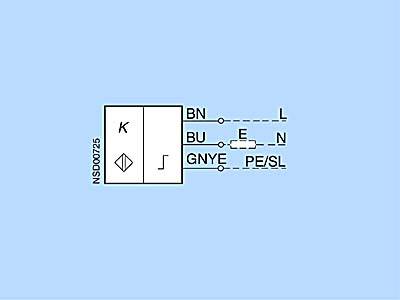

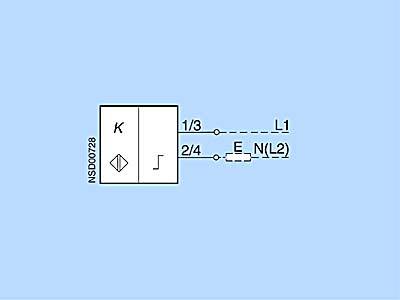

Схема 5

Подключение датчика приближения

Нагрузка E включена (функция NO) или

Нагрузка E выключена (функция NС)

например, контактное реле, соленоидные клапаны

функция NO или NC в зависимости от типа

Схема 6

Подключение датчика приближения

Нагрузка E включена (функция NO) или

Нагрузка E выключена (функция NС)

например, контактное реле, соленоидные клапаны

функция NO или NC, программируется
