ERTEC 400

Разделы

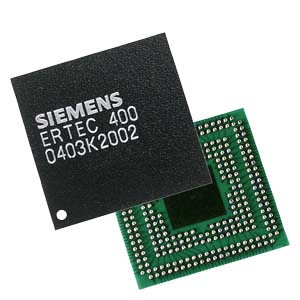

ERTEC 400

Специализированная микросхема ERTEC 400 (Enhanced Realtime Ethernet Controller) выполняет функции высоко-производительного Ethernet контроллера промышленного назначения. Она оснащена встроенным 32-разрядным микропроцессором и 4-канальным коммутатором Ethernet, поддерживает функции обмена данными между система-ми автоматизации в реальном масштабе времени, открыта для использования IT технологий.

  • Простое и компактное подключение к коммутируемым сетям Ethernet со скоростью передачи данных 10/100 Мбит/с.
  • Отсутствие необходимости использования внешних дополнительных сетевых компонентов.
  • Встроенный высокопроизводительный RISC процессор ARM 946 для обслуживания коммуникационных задач.
  • Интерфейс PCI.
  • Обеспечение защиты передаваемых данных. Обмен данными в реальном масштабе времени.
  • Поддержка функций резервирования каналов связи.
  • Наличие специального комплекта разработки, используемого на этапах проектирования новой коммуникационной аппаратуры.




Особенности

ERTEC 400
  • Весь спектр необходимых функций для высокопроизводительных систем связи в одной микросхеме.
  • Высокая степень интеграции, минимальные размеры.
  • Комплексное управление обменом данными в реальном масштабе времени.
  • Широкий спектр применений благодаря наличию исчерпывающего набора интерфейсов.
  • Открытость, совместимость со стандартом IEEE 802.
  • Работа в промышленных условиях.




Область применения

ERTEC 400

PROFINET является системным решением для задач автоматизации и характеризуется открытостью, масштабируемостью и высокой производительностью. Он отвечает требованиям задач автоматизации предприятий и приложений управления перемещением. Он поддерживает широкие системные решения, которые выходят далеко за рамки автоматизации отельных машин. В рамках PROFINET удалось впервые объединить инновационную технологию коммутируемых сетей, поддержку специальных требований систем автоматизации к топологии сетей и обмену данными в реальном масштабе времени, неограниченную открытость в области IT технологий.

Базируясь на процедурах передачи данных IEEE 802, ERTEC 400 обеспечивает поддержку обмена данными в реальном масштабе времени с использованием тактовой синхронизации, удачно сочетая механизмы коммутируемых сетей Cut Through" и "Store and Forward". Обеспечивается возможность получения интегрированных решений для автоматизации предприятий и машин, полностью совместимых с действующими коммуникационными стандартами.

Дополнительно ERTEC 400 обеспечивает поддержку коммуникационных механизмов PROFINET. Применение последних достижений полупроводниковой техники позволили сконцентрировать в этой микросхеме поддержку всех функций, необходимых для получения высокопроизводительных коммуникационных решений на основе Industrial Ethernet.

Наличие мощного встроенного микропроцессора ARM 946 обеспечивает необходимую гибкость для учета всех требований конкретной решаемой задачи. ERTEC 400 предназначена для применения в программируемых контроллерах, использующих для повышения производительности коммутируемые сети Fast Ethernet и IT технологии.

Функции обмена данными в реальном масштабе времени, поддерживаемые ERTEC 400, открывают новую главу в разработке систем автоматизации с обеспечением открытости для мира IT технологий и чрезвычайно быстрого обмена данными в реальном масштабе времени и использованием тактовой синхронизации. Это означает, что в рамках PROFINET возможно появление системных решений, устанавливающих новые стандарты.



ERTEC 400 объединяет в себе функции обмена данными в реальном масштабе времени с IT функциями без ущерба для обоих направлений. В изохронном режиме с временем цикла в 1 мс и тактовыми импульсами, следующими с периодом в 1 мкс, обеспечивается возможность согласованного управления позиционированием до 150 осей. При этом 50% полосы пропускания канала связи остаются свободными для использования IT функциями.

При необходимости, обеспечивается возможность использования резервированных каналов связи Industrial Ethernet.

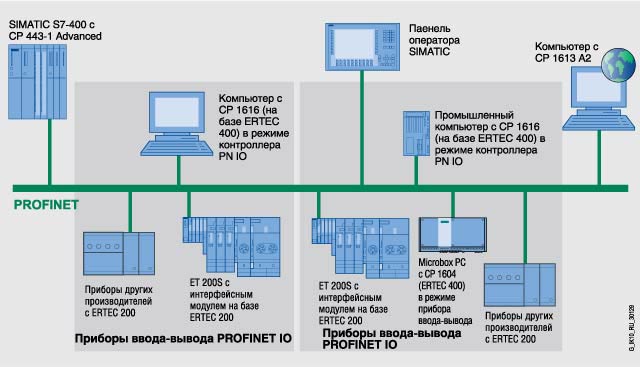

PROFINET коммуникации с ERTEC 400




Дизайн

ERTEC 400

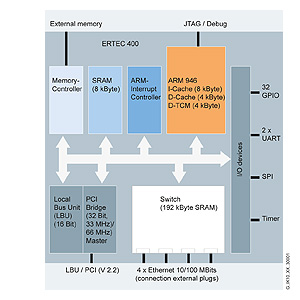

 Внутреннее устройство ERTEC 400

Ethernet

  • Работа с электрическими и оптическими каналами связи
  • Дуплексный/полудуплексный режим работы
  • Автоматическое определение скорости передачи данных и автоматическая настройка на эту скорость
  • Фильтрация данных
  • IEEE 802.1p управление трафиком данных
  • IEEE 802.1q маркировка и идентификация виртуальных сетей
  • IEEE 1588

Коммутатор

  • Встроенный 4-канальный коммутатор Industrial Ethernet со скоростью передачи данных 10/100 Мбит/с
  • Встроенная оперативная (SRAM) память объемом 192 Кбайт для буферного хранения сообщений

RISC процессор ARM 946ES

  • 32-разрядная ARM система: 50, 100, 150 МГц
  • Встроенный PLL
  • D-кэш емкостью 4 Кбайт, I-кэш емкостью 8 Кбайт, D-TCM емкостью 4 Кбайт
  • Отладка через встроенный ICE (JTAG).
  • Встроенная оперативная память (SRAM) емкостью 8 Кбайт
  • Аппаратный загрузчик.

Интерфейс шины

  • Асинхронный 32-разрядный интерфейс
  • SDRAM интерфейс для подключения внешнего запоминающего устройства емкостью 128 Мбайт
  • Поддержка выбора кристалла
  • Интерфейс ведущего устройства локальной шины

PCI

  • Встроенный PCI интерфейс V2.2
  • 66 МГц
  • 32-разрядный интерфейс ведущего устройства
  • Питание =5 В
  • Управление питанием

Ввод-вывод данных процесса

  • 2 независимых последовательных интерфейса
  • Интерфейс ведущего устройства SPI
  • Функции таймера
  • Сторожевой таймер
  • Входы внешних прерываний

Свободный ввод-вывод

  • 32 конфигурируемых входа-выхода
  • Многофункциональные выходы

Корпус

  • BGA 304
  • Шаг между выводами 0.8 мм
  • Размеры: 19 х 19 мм

Прочее

  • Питание: 3.3 В и 1.5 В
  • Диапазон рабочих температур: -40 … +85°C
  • Потребляемая мощность: 1 Вт






Технические данные

ERTEC 400

Ethernet

  • Работа с электрическими и оптическими каналами связи
  • Дуплексный/полудуплексный режим работы
  • Автоматическое определение скорости передачи данных и автоматическая настройка на эту скорость
  • Фильтрация данных
  • IEEE 802.1p управление трафиком данных
  • IEEE 802.1q маркировка и идентификация виртуальных сетей
  • IEEE 1588

Коммутатор

  • Встроенный 4-канальный коммутатор Industrial Ethernet со скоростью передачи данных 10/100 Мбит/с
  • Встроенная оперативная (SRAM) память объемом 192 Кбайт для буферного хранения сообщений

RISC процессор ARM 946ES

  • 32-разрядная ARM система: 50, 100, 150 МГц
  • Встроенный PLL
  • D-кэш емкостью 4 Кбайт, I-кэш емкостью 8 Кбайт, D-TCM емкостью 4 Кбайт
  • Отладка через встроенный ICE (JTAG).
  • Встроенная оперативная память (SRAM) емкостью 8 Кбайт
  • Аппаратный загрузчик.

Интерфейс шины

  • Асинхронный 32-разрядный интерфейс
  • SDRAM интерфейс для подключения внешнего запоминающего устройства емкостью 128 Мбайт
  • Поддержка выбора кристалла
  • Интерфейс ведущего устройства локальной шины

PCI

  • Встроенный PCI интерфейс V2.2
  • 66 МГц
  • 32-разрядный интерфейс ведущего устройства
  • Питание =5 В
  • Управление питанием

Ввод-вывод данных процесса

  • 2 независимых последовательных интерфейса
  • Интерфейс ведущего устройства SPI
  • Функции таймера
  • Сторожевой таймер
  • Входы внешних прерываний

Свободный ввод-вывод

  • 32 конфигурируемых входа-выхода
  • Многофункциональные выходы

Корпус

  • BGA 304
  • Шаг между выводами 0.8 мм
  • Размеры: 19 х 19 мм

Прочее

  • Питание: 3.3 В и 1.5 В
  • Диапазон рабочих температур: -40 … +85°C
  • Потребляемая мощность: 1 Вт






Дальнейшая информация

ERTEC 400
Поддержка

Квалифицированный персонал компетенц центров PROFINET в Европе и США спсобен дать консультации по телефону, выполнить заказные разработки, оказать клиенту всю необходимую помощь.

Информация для контактов:



Германия и Европа

Siemens AGCommunication, Development & Certification (ComDeC)PO Box 2355590713 Fürth, GermanyТел.: +49 (911) 750-2080Факс: +49 (911) 750-2100E-mail: http://comdec@siemens.com/



США и весь мир

PROFI Interface Center (PIC)One Internet PlazzaPO Box 4991Johnson City, TN 37602-4991Тел.: +1 (423) - 262 – 2969Факс: +1 (423) - 262 – 2103E-mail: http://profibus.sea@siemens.com/






Заказные данные

Цена на сайте указана розничная в ЕВРО без учета НДС.Для уточнения цены и размера предоставляемой скидки - звоните или присылайте заявки

Заказной номерPGОписание продуктаЦена
6GK1182-0BB01-0AA1252PROFINET IO ASIC, БЕССВИНЦОВАЯ КОММУНИКАЦИОННАЯ ASIC-МИКРОСХЕМА ERTEC 200, 10/100 МБИТ/С INDUSTRIAL ETHERNET, ASIC С ПРОЦЕССОРОМ ARM 946, 2-ПОРТОВЫЙ КОММУТАТОР, ВСТРОЕННЫЙ PHY, УПАКОВКА — ПОДДОН 70 ШТ. 1007.00
6GK1182-0BB01-0AA2252PROFINET IO ASIC, БЕССВИНЦОВАЯ КОММУНИКАЦИОННАЯ ASIC-МИКРОСХЕМА ERTEC 200, 10/100 МБИТ/С INDUSTRIAL ETHERNET, ASIC С ПРОЦЕССОРОМ ARM 946, 2-ПОРТОВЫЙ КОММУТАТОР, ВСТРОЕННЫЙ PHY, СУХАЯ УПАКОВКА — 5 ПОДДОНОВ 350 ШТ. 4664.00
6GK1182-0BB01-0AA3252PROFINET IO ASIC, БЕССВИНЦОВАЯ МИКРОСХЕМА ERTEC 200, 10/100 МБИТ/С INDUSTRIAL ETHERNET, ASIC С ПРОЦЕССОРОМ ARM 946, 2Х-ПОРТОВЫЙ КОММУТАТОР, ВСТРОЕННЫЙ PHY, СУХАЯ УПАКОВКА (50 ЛОТКОВ) 3500 ШТУК 44520.00
6GK1184-0BB01-0AA1252PROFINET IO ASIC, БЕССВИНЦОВАЯ КОММУНИКАЦИОННАЯ ASIC-МИКРОСХЕМА ERTEC 400, 10/100 МБИТ/С INDUSTRIAL ETHERNET, ASIC С ПРОЦЕССОРОМ ARM 946, 4-ПОРТОВЫЙ КОММУТАТОР, PCI-ИНТЕРФЕЙС, УПАКОВКА — ПОДДОН 70 ШТ. 2438.00
6GK1184-0BB01-0AA2252PROFINET IO ASIC, БЕССВИНЦОВАЯ МИКРОСХЕМА ERTEC 400, 10/100 МБИТ/С INDUSTRIAL ETHERNET, ASIC С ПРОЦЕССОРОМ ARM 946 PROCESSOR, 4Х-ПОРТОВЫЙ КОММУТАТОР, PCI-ИНТЕРФЕЙС, СУХАЯ УПАКОВКА (5 ЛОТКОВ) 350 ШТУК 11130.00




Аксессуары

Цена на сайте указана розничная в ЕВРО без учета НДС.Для уточнения цены и размера предоставляемой скидки - звоните или присылайте заявки

Заказной номерPGОписание продуктаЦена
6ES7195-3BD00-0YA0252СТАРТОВЫЙ НАБОР РАЗРАБОТЧИКА PN IO С ERTEC 200, ДЛЯ PN IO-УСТРОЙСТВ, 5 ERTEC 200, ПЛАТА EB 200, ОТЛАДОЧНОЕ ПО, ШТЕКЕР IE FC, КАБЕЛЬ, РАЗДЕЛОЧНЫЙ ИНСТРУМЕНТ, SOFTNET PN IO, ДОКУМЕНТАЦИЯ 1367.40
6GK1953-0BA00252SIMATIC NET, ПАКЕТ РАЗРАБОТЧИКА DK-ERTEC 200 PN IO ДЛЯ УСТРОЙСТВ ВВОДА-ВЫВОДА PN IO НА ОСНОВЕ ERTEC 200, ВКЛЮЧАЯ 10 МИКРОСХЕМ ERTEC 200, ДЕМОНСТРАЦИОННАЯ ПЛАТА EB 200, ПРОГРАММНОЕ ОБЕСПЕЧЕНИЕ ТЕСТ-ПРИЛОЖЕНИЙ, IE FC РАЗЪЕМ, КАБЕЛЬ, ИНСТРУМЕНТ ЗАЧИСТКИ, CP 2321.40
6GK1953-0CA00252SIMATIC NET, DK-ERTEC 400 PN IO ПАКЕТ РАЗРАБОТКИ ДЛЯ PN IO УСТРОЙСТВ ОСНОВАННЫХ НА ERTEC 400 ВКЛЮЧАЯ 10 ERTEC 400, ТЕСТОВАЯ ПЛАТА EB 400,ПРИМЕР ПО, IE FC РАЗЪЕМ, КАБЕЛЬ, ИНСТРУМЕНТ ЗАЧИСТКИ, CP 1616, DK-16XX PN IO, ДОКУМ., V1.0 ТОЛЬКО С RT-ФУНКЦИЯМИ 2851.40
