ES/OS-миграция с TELEPERM M

Предлагаемые здесь станции оперативного управления PCS7/TM-OS могут использоваться для модернизации существующих станций оперативного управления TELEPERM M. Они позволяют выполнять простую замену станций OS 252, OS 26x или OS 52x, используемых в составе TELEPERM M, станциями оперативного управления SIMATIC PCS 7, подключаемыми к шине заводского уровня CS 275 системы TELEPERM M.



Дизайн

ES/OS-миграция с TELEPERM M

Базовое аппаратное обеспечение промышленных рабочих станций SIMATIC PCS 7

SIMATIC PCS 7 промышленные компьтеры с сетевыми платами Basic Communication Ethernet (BCE) и ОС Windows XP Professional/Server 2003 из секции "Системно-независимые компоненты" SIMATIC PCS 7 каталога ST PCS 7 могут использоваться в качестве базового устройства для PCS 7/TM-OS Одноместной Станции (однопользовательские системы), PCS 7 /TM-OS Сервера и Клиента (многопользовательские системы).

Эти устройства могут быть дополнены в зависимости от их применения и комплектации при помощи:

• ПО PCS 7 OS
• Компонентов для подключения к TELEPERM M процессной шине CS 275 (интерфейсный модуль, локальный соединительный кабель и PCS 7/TM-OS пакет подключения)
• Сигнального модуля
•  Программного пакета PCS 7/TM-OCX (NORA)

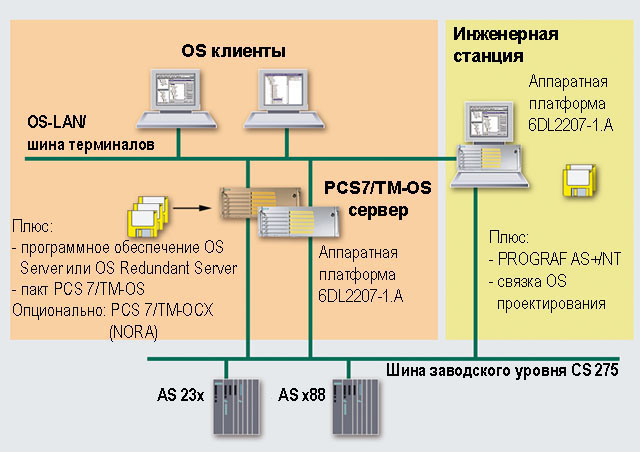

Основанный на промышленной рабочей станции SIMATIC PCS 7 в качестве сервера, мы можем предложить Вам SIMATIC PCS 7/TM-OS Server IL 43 BCE SRV03 заранее сконфигурированную серверную систему с Windows Server 2003 для TELEPERM M ES/OS миграции.

SIMATIC PCS 7/TM-OS Server IL 43 BCE SRV03

Этот сервер является предпочтительной конфигурацией, готовой для использования в качестве PCS 7/TM-OS Server и как AS/OS Инженерной станции при миграции. Он уже поставляется с интерфейсным модулем для TELEPERM M CS 275 шины, PCS 7 Industrial Ethernet шины и OS-LAN (терминальной шины).

Дополнительные компоненты необходимы в зависимости от применений:

При использовании в качестве PCS 7/TM-OS Server

• PCS 7 OS Software Server; или OS Software Redundant Server Pack в случае резервированных серверов (для лицензирования)
• PCS 7/TM-OS соединительный пакет (для лицензирования)
• PCS 7/TM-OCX (NORA); опция в случае визуализации процесса на сервере, для лицензирования
• Соединительный кабель локальной шины

При использовании в качестве AS/OS Engineering Station

• PROGRAF AS+/NT программный пакет, Order No. 6DL5255-1CX, исполняемый на Windows NT/2000/XP (включая Server 2003)
• Пакет "OS Engineering for TELEPERM M Migration" для PCS 7 V7.0
• PCS 7 Engineering Software PowerPacks; опция, зависит от размера завода
• Соединительный кабель локальной шины

Также относятся к конфигурации AS/OS инженерных станций и PCS 7/TM-OS, независимо от используемой платформы, дополнительные/расширительные компоненты, multi-VGA графические карты, мониторы и считыватели chipcard из секции "ES/OS/BATCH/IT базовые устройства" и "Администрирование" в главе "Системно независимые компоненты" SIMATIC PCS 7 Каталог ST PCS 7. OS опции, такие как резервирование и сигнальные выходы из секции "OS оборудование" и "резервированные системы" в главе "Системы управления" того же каталога также могут быть полезны

Функционирование двойного канала

Ранее упомянутое базовое оборудование в качестве сервера (SIMATIC PCS 7 базовые устройства ES/OS/BATCH/IT с BCE или SIMATIC PCS 7/TM-OS Server IL 43 BCE SRV03), совместно с опциональными компонентами типичными для серверов, уже удовлетворяют требованиям операций двойного канала PCS 7/TM-OS. Никаких дополнительных компонентов не требуется.

Интерфейс к SIMATIC PCS 7 Industrial Ethernet шине также может быть реализован с использованием CP 1613 в качестве альтернативы BCE коммуникаций. CP 1613 требуется для коммуникаций с более чем 8 системами автоматизации или использовании отказоустойчивых систем.

Базовые устройства с BCE коммуникациями могут быть расширены с CP 1613 коммуникациями. В дополнение  к CP 1613 модулю, Вам потребуется либо коммуникационное ПО S7‑1613, либо S7‑REDCONNECT для коммуникации с отказоустойчивыми системами (см. каталог ST PCS 7, глава "Системы управления", секции "OS оборудование" и "Резервированные системы").



Интеграция

ES/OS-миграция с TELEPERM M

Подключение систем с базовыми функциями TELEPERM M к SIMATIC BATCH V7.0

Пакет подключения для PCS 7/TM-OS позволяет соединять системы автоматизации AS 23x или AS 488/TM, функционирующих в областях, автоматизируемых с помощью GF блоков базовых функций пакета программ версии 1.3 и ниже (6DS5305-8AA; релиз 08/89), с SIMATIC BATCH V7.0. Соединение выполняется с помощью интерфейсных блоков UNIB, TR1B и EM1B, интегрируемых в систему автоматизации. Это осуществимо только в клиент-серверных многопользовательских системах, одноместные системы (Single Stations) не подходят. Интерфейсные блоки позволяют SIMATIC BATCH использовать команды базовых функций для изменения режимов работы и уставок, а также считывать текущие состояния.

Функциональность двойного канала операторской системы также поддерживает соединение с SIMATIC BATCH. Например, производственные блоки могут использоваться различными системами в пределах одного рецепта. При этом допускается использование как производственных блоков на основе систем автоматизации SIMATIC PCS 7, так и блоков на основе систем автоматизации TELEPERM M. Это болшое преимущество особенно при расширении производства.

Конвертирование существующего программного обеспечения пользователя

Программное обеспечения пользователя составляет большую часть инвестиционного объема и ноу-хау . Поэтому мы гарантируем быстрое и надежное преобразование Вашего программного обеспечения для использования на новой системной платформе SIMATIC PCS 7. Это преобразование может затрагивать как специальные свойства различных секторов промышленности, так и специальные решения для предприятий. Применение разработанного нами инструментария гарантирует качественное преобразование существующего программного обеспечения. Все шаги преобразования тщательно документируются. Ручное реконфигурирование системы требуется только в специальных случаях.

Для получения дополнительной информации можно обратиться региональное представительство Siemens.



Заказные данные

Цена на сайте указана розничная в ЕВРО без учета НДС.Для уточнения цены и размера предоставляемой скидки - звоните или присылайте заявки

Заказной номер	PG	Описание продукта	Цена
6DS5038-1AX	281	PCS7/TM-OCX (NORA), ПАКЕТ ПО ДЛЯ МИГРАЦИИ, НЕМ./АНГЛ., V5.0, С ПАКЕТОМ 1, НОРМИРОВАННЫЕ ЭКРАНЫ ДЛЯ ФУНКЦИОНАЛЬНЫХ БЛОКОВ TELEPERM M-AS-FB, С ПАКЕТОМ 2, НОРМИРОВАННЫЕ ЭКРАНЫ ДЛЯ PCS 7 ДРАЙВЕРОВ - УСТРОЙСТВ TELEPERM M-E/A I/O,	1306.98
6DS5144-1AX	281	PCS7/TM-AS23X/ASX88, ПАКЕТ ПО ДЛЯ МИГРАЦИИ, НЕМ./АНГЛ., V5.0, СО СТЫКУЮЩИМ ПАКЕТОМ ДЛЯ CS 275 И PROFIBUS-TM С КАНАЛЬНОЙ ДИАГНОСТИКОЙ - DLL ДЛЯ AS23X, ASX88/TM, AS215 И AS S5-155U	7606.56



Аксессуары

Цена на сайте указана розничная в ЕВРО без учета НДС.Для уточнения цены и размера предоставляемой скидки - звоните или присылайте заявки

Заказной номер	PG	Описание продукта	Цена
6ES7658-5AX08-0YA5	281	SIMATIC PCS 7, ПАКЕТ ПО РАЗРАБОТКИ AS/OS ENGINEERING V8.0, ПЛАВАЮЩАЯ ЛИЦЕНЗИЯ НА 1 ПОЛЬЗОВАТЕЛЯ, ПО РАЗРАБОТКИ, БЕЗ ПО И ДОК., ЛИЦ. КЛЮЧ НА USB, CLASS A, 5 ЯЗЫКОВ (G, E, F, I, S), РАБОТА ПОД ОС XPPROF/ SERVER 2003 R2/WIN7ULT/ SERVER 2008 R2 ЦЕЛЕВОЕ АПП. О	8109.00
6GK1161-3AA01	5P5	SIMATIC NET, IE, CP 1613 A2 PCI-КАРТА (32БИТ; 33MГЦ/66MГЦ; 3,3В/5В UNIVERSAL KEY) ДЛЯ ПОДКЛЮЧЕНИЯ К IND. ETHERNET (10/100MBIT/S), С ПОРТАМИ ITP И RJ 45, ЧЕРЕЗ S7-1613 И S7-REDCONNECT, ВКЛЮЧАЯ ДРАЙВЕРА ДЛЯ MS WINDOWS (32 БИТ), 2000PRO/SERVER, XP PRO, 2003	1197.80
6GK1162-3AA00	5P5	SIMATIC NET, IE, КОММУНИКАЦИОННЫЙ ПРОЦЕССОР CP 1623 PCI EXPRESS X1 (3.3V/12V) ДЛЯ ПОДКЛЮЧЕНИЯ К IND.ETHERNET (10/100/1000МБИТ/С) С 2-ПОРТОВЫМ КОММУТАТОРОМ (RJ45), ДЛЯ S7-1613 И S7-REDCONNECT, ВКЛЮЧАЯ ДРАЙВЕРА ДЛЯ MS WINDOWS (32BIT), XP PRO, 2003 SERVER, VI	1197.80
6GK1716-0HB08-1AA0	5S1	SIMATIC NET HARDNET-IE S7 REDCONNECT V8.1 INCL. S7-OPC-SRVR, S7-1613 V8.0 SW FOR FAILSAFE S7-COM; SINGLE LICENSE FOR 1 INSTALLATION; R-SW, SW + ELECTR. MAN. ON CD; LICENSE KEY ON USB-STICK, CLASS A; 2 LANGUAGES (G,E); FOR 32BIT WINDOWS7 PROF./ULTIMATE SERVER 2008 R2 FOR MAX. 4 CP 1613 A2, CP 1623, CP 1628	1833.80
6GK1716-0HB08-1AC0	5S1	SIMATIC NET, POWERPACK S7-REDCONNECT V8.1; FOR EXTENSION S7-1613 V8.1 TO S7-REDCONNECT; SINGLE LICENSE FOR 1 INSTALLATION; R-SW,SW + ELECTR. MANUAL ON CD; LICENSE KEY ON USB-STICK, CLASS A; 2-LANGUAGES (G,E); WINDOWS 7 PROFESSIONAL/ULTIMATE; FOR MAX. 4 CP1613,CP 1613 A2, CP 1623	945.52
6GK1716-1CB08-1AA0	5S1	SIMATIC NET HARDNET-IE S7 V8.1 SW F. S7-, OPEN.-COMMUNIC.; OPC,PG/OP-COMMUNIC.,NCM PC; UP TO 120 CONNECTIONS; SINGLE LICENSE F.1 INSTALLATION R-SW,SW+ ELECTR. MAN. ON CD; LICENSE KEY ON USB-STICK; CLASS A; 2 LANGUAGES (G,E); FOR WINDOWS 7 PROF./ULTIMATE, SERVER 2008 R2 FOR MAX. 4 CP 1613 A2, CP 1623, CP 1628	962.48
