ET 200pro

SIMATIC ET 200pro – это многофункциональная модульная станция систем распределенного ввода-вывода на основе PROFINET или PROFIBUS DP. ET 200pro предназначена для замены выпускающейся в настоящее время станции ET 200X.

  • Степень защиты IP65/IP66/IP67, возможность установки на управ­ляемое оборудование без шкафов управления.
  • Высокая гибкость, обеспечиваемая модульной конструк­цией станции и возможностью установки до 16 модулей ввода-вывода
  • Широкий спектр модулей ввода-вывода дискретных и аналоговых сигналов, силовых и пневматических модулей, модулей систем идентификации MOBY
  • Многофункциональность, поддерживаемая широким спек­тром встроенных функций
  • Небольшие размеры, высокая стойкость к внешним воздейст­виям
  • Простой и удобный монтаж
  • Наличие нескольких типов интерфейсных модулей, работа в составе систем распределенного ввода-вывода на основе PROFINET и PROFIBUS DP, различные варианты подклю­чения к сети и блоку питания
  • Поддержка широкого спектра диагностических функций
  • Поддержка функций “горячей” замены модулей во время работы станции




Область применения

ET 200pro

ET 200pro предназначена для построения систем распределен­ного ввода-вывода на основе PROFINET и PROFIBUS DP, имеет степень защиты IP65/IP66/IP67 и может монтироваться на управляемое оборудование без использования шкафов управ­ления. В составе станции допускается использовать электрон­ные модули ввода и вывода дискретных и аналоговых сигна­лов, модули фидеров нагрузки, модули преобразователей час­тоты, пневматические модули, модули систем идентификации MOBY, а также модули систем автоматики безопасности и противоаварийной защиты.

Станция обладает высокой стойкостью к механическим воз­действиям и способна сохранять работоспособность при виб­рационных нагрузках с ускорением до 5g, а также ударных нагрузках с ускорением до 25g




Дизайн

ET 200pro

Все модули станции монтируются на специальную профиль­ную шину и фиксируются в рабочих положениях винтами, встроенными в каждый модуль. В типовом варианте станция включает в свой состав интерфейсный модуль и до 16 модулей ввода-вывода и силовых модулей. Модули ввода-вывода рас­полагаются в произвольном порядке. Длина станции не должна превышать 1 м. За последним модулем ввода-вывода устанавливается терминальное устройство внутренней шины станции. Это устройство входит в комплект поставки интер­фейсного модуля.

Участки внутренней шины станции встроены в каждый мо­дуль. Эта шина формируется по мере установки модулей на профильную шину. Дополнительных соединений между моду­лями не требуется.

Для подключения внешних цепей могут использоваться разде­ланные кабели заводского изготовления.

С помощью модулей PM-E внутренняя шина питания станции может быть разбита на селективные группы или независимые секции питания. Первая секция питания образуется интер­фейсным модулем.

Варианты подключения к PROFIBUS DP

Подключение к PROFIBUS DP выполняется через интерфейс­ный модуль IM 154-1 DP или IM 154-2 DP HF, укомплекто­ванный соответствующим соединительным модулем. В зави­симости от типа используемого соединительного модуля под­ключение к сети и блоку питания может выполняться сле­дующими способами:

  • В соединительном модуле CM IM DP – через контакты с винтовыми зажимами. Ток нагрузки цепи питания станции может достигать 16 А, подключение цепи питания выпол­няется кабелем с сечением жил до 2.5 мм2
  • В соединительном модуле CM IM DP ECOFAST– через интерфейс ECOFAST (Energyand Communication FieldIn­stallation System) с помощью гибридного кабеля с медными жилами, через который обеспечивается подключение питания и выполняется сетевой обмен данными.
  • В соединительном модуле CM IM DP M12, 7/8” – через два круглых соединителя M12 и два круглых соединителя 7/8” .

Адрес станции в сети PROFIBUS задается с помощью DIP-пе­реключателей, вмонтированных в соединительный модуль. В этот же модуль вмонтирован отключаемый терминальный ре­зистор.

Модули ввода-вывода

Модули ввода-вывода дискретных и аналоговых сигналов конструктивно состоят из 3 частей:

  • Шинный соединитель, через который производится подключение к внутренней шине станции
  • Собственно электронный модуль
  • Соединитель электронного модуля, через который производится подключение внешних цепей

Шинный соединитель входит в комплект поставки каждого электронного модуля. Соединитель электронного модуля заказывается отдельно:

  • Соединитель CMIO 4xM12 с 4 гнездами М12 для подключения внешних цепей. Может устанавливаться на 4-канальные аналоговые, а также на 4- и 8-канальные дискретные электронные модули.
  • Соединитель CMIO 8xM12 с 8 гнездами М12 для подключения внешних цепей. Может устанавливаться на 8-канальные дискретные электронные модули.
Модули контроля питания

Модули контроля питания РМ-Е применяются для формиро­вания отдельных потенциальных групп питания электронных модулей станции, а также обеспечения селективности отклю­чения этих потенциальных групп. Внешний блок питания под­ключается к модулю РМ-Е через съемный соединительный модуль СМ РМ. Соединительные модули СМ РМ имеют три модификации и используют те же технологии подключения, что и в соединительных модулях CM IM.

Все интерфейсные модули станции оснащены встроенным мо­дулем РМ-Е, что позволяет выполнять мониторинг цепей пи­тания подключаемых электронных модулей. Если в составе станции достаточно иметь одну потенциальную группу, то до­полнительные модули РМ-Е не нужны.

Профильные шины

Модули станции ET 200pro могут устанавливаться на профильные шины двух типов:

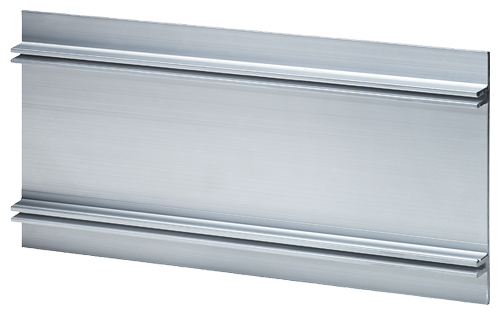

  • Узкая профильная шинаУзкая профильная шина оснащена двумя выступающими фланцами, обеспечивающими необходимые монтажные зазоры между модулями, установленными на двух соседних профильных шинах.

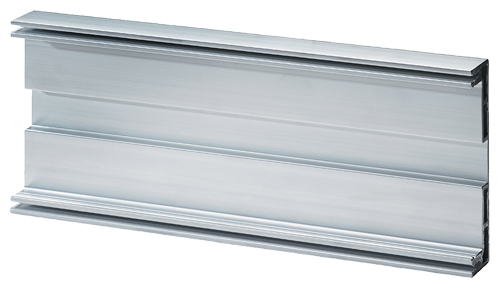

  • Компактная профильная шинаКомпактная профильная шина не имеет выступающих фланцев и требует для своей установки меньшей площади по сравнению с узкой профильной шиной.




Функции

ET 200pro

Станция SIMATIC ET 200pro конфигурируется из среды STEP 7. При использовании программного обеспечения других производителей необходимы соответствующие GSD файлы.




Технические данные

ET 200pro

Общие технические данные



Электронные модули

  • Ввода-вывода дискретных сигналов



  • Ввода аналоговых сигналов



  • Вывода аналоговых сигналов (в подготовке)

Подключение внешних цепей

Круглые соединители M12 со стандартным назначением контактов для подключения датчиков и исполнительных устройств

Скорость обмена данными, не более

12 Мбит/с (PROFIBUS DP), 100 Мбит/с (PROFINET IO)

Напряжение питания

=24 В

Максимальный потребляемый ток станцией ET 200pro (с внутренним питанием датчиков, не коммутируемое напряжение), до 55 °C.

≤ 5 A

Максимальный ток нагрузки станции ET 200pro на один внешний блок питания (IM, PM, коммутируемое напряжение), до 55 °C)

10 A

Сквозной ток питания нескольких станций  ET 200pro, до 55 °C, не более

16 A (Для соединительного модуля с непосредственным подключением)

Степень защиты

IP65/66/IP67 для интерфейсных, дискретных и аналоговых модулей

Материал

Термопластик (с усилением стекловолокном)

Условия эксплуатации



Температура

0 ... 55 °C (по запросу от -25 °C)

Относительная влажность

5 ... 100 %

Атмосферное давление

795 ... 1080 гПа

Устойчивость к механическим воздерствиям



  • Вибрация

Испытания по IEC 60028, часть 2-6 (синусоидальные воздействия)



  • 5 Гц ≤ f ≤ 8 Гц (постоянная амплитуда 0.35 мм)



  • 8 Гц ≤ f ≤ 150 Гц (постоянное ускорение 5g, иногда 10 g)
  • Ударные воздействия

Испытания по IEC 680028, часть 2-27, полусинусоидальные воздействия, 30 g в течение 18 мс

Одобрения

cULus
