ETALON AG - Тестирование, калибровка и введение компенсации на станочном оборудовании

Тестирование, калибровка и введение компенсации на станочном оборудовании

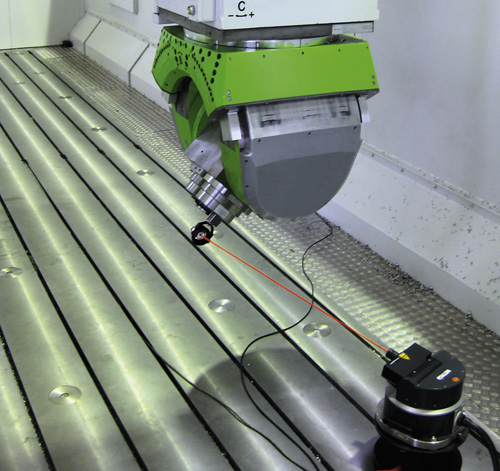

Лазер TRACER на большом гентри фрезерном станке

С помощью системы ETANOL, геометрические изменения станка можно измерить быстро и очень точно. Путь перемещения станка автоматически измеряется в пространстве посредством лазера TRACER и оценивается с помощью запатентованного процесса. Чрезвычайно высокая точность достигается в результате проведения измерения расстояния в пространстве с использованием интерферометра высокого разрешения. Процедура также используется для калибровки высокоточных координатных измерительных приборов.

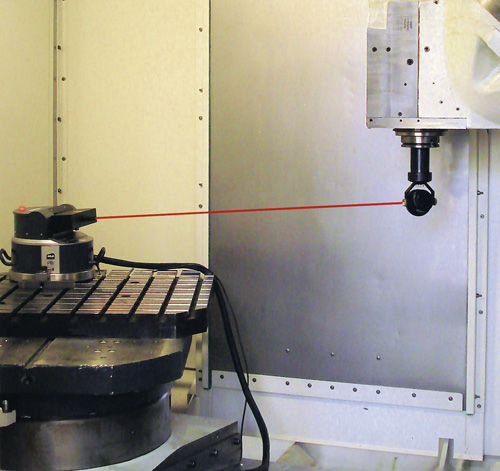

Лазер TRACER на высокоточном горизонтальном фрезерном станке

Автоматически созданные данные компенсации могут затем напрямую передаваться в SINUMERIK CNC. С помощью опции объемной компенсации системы (VCS), систематические отклонения компенсируются во всем рабочем диапазоне. Обычно это улучшает пространственную точность станка.

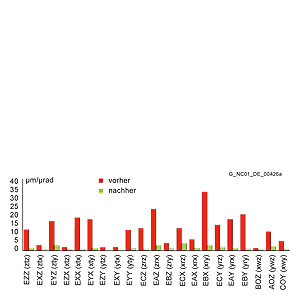

Сравнение кинематической ошибки (в соответствии с ISO 230) некомпенсированной и компенсированной машины (ETALON компенсация данных и применение VCS)

Особенности

ETALON AG - Тестирование, калибровка и введение компенсации на станочном оборудовании

Сложный, высокоточный анализ геометрии станка в максимально короткое время
Качественное увеличение точности станка из-за введения тотальной компенсации ошибки в комбинации с опцией Системы объёмной компенсации (VCS)
Повторная калибровка станка обеспечивает максимум точности даже после долгого времени работы, столкновений или ухудшения фундамента
Высокоскоростной тест станка в соответствии с ISO 230, диагональное измерение в соответствии с ISO 230-6, и круговой тест без ручного вмешательства

Область применения

ETALON AG - Тестирование, калибровка и введение компенсации на станочном оборудовании

Станки и измерительные устройства различных размеров и типов и всех классов точности.

Дальнейшая информация

ETALON AG - Тестирование, калибровка и введение компенсации на станочном оборудовании

Для детальной информации свяжитесь напрямую с:

ETALON AG

Контакт: Dipl.-Ing. (FH) Utz Hluchnik

Bundesallee 100 38116 BRAUNSCHWEIG, Germany

Phone: +49 531 592-1981 Fax: +49 531 592 1979E-mail: info@etalon-ag.comhttp://www.etalon-ag.com/
