Ex-интерфейс, тип IS - Accessories

Взрывозащищенный интерфейс типа SIWAREX IS может использоваться с весоизмерительными модулями SIWAREX U, CS, FTA, FTC, M и P. Содержит 6 защитных барьеров и сертифицирован по ATEX и EN 5001U 2D/ II(2)G[EEx ib] IIC. Взрывозащищенный интерфейс монтируется вне взрывоопасной зоны. Размещается в распределительном шкафе, предпочтительно под весоизмерительной электроникой, крепится по стандарту EN 50 022 с помощью 35-мм несущей шины.

SIWAREX IS очень незначительно влияет на сигнал с измерительных ячеек и поэтому допускается к использованию с весами, требующими обязательной калибровки.

Подключение производится спереди с помощью двух штекеров на зажимах. Для PAL-подключение имеется отдельная винтовая клемма.

Функции

Принцип действия

Защитные барьеры ограничивают ток и напряжения в линиях питания, кабелях датчиков и линиях передачи сигналов измерительных ячеек, установленных на взрывоопасном участке.

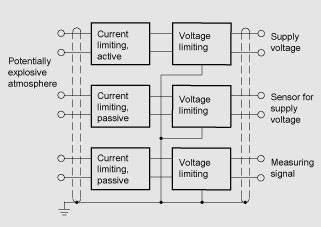

Функциональный план

Технические данные

Взрывозащищенный интерфейс, тип SIWAREX IS
электрические цепи без собственной защиты
Питание весоизмерительных ячеек
Номинальное напряжение U_n1	Постоянный ток 10 В
Допустимое напряжение на корпусе	250 В переменного тока
Внутреннее сопротивление измерительных ячеек	≥ 87 Ω
(общее)	< 4010 Ω
Кабель датчика
Номинальное напряжение U_n2	Постоянный ток 10 В
Допустимое напряжение на корпусе	250 В переменного тока
Линия передачи измеренных значений
Номинальное напряжение U_n3	10 ... 40 мВ постоянного тока
Допустимое напряжение на корпусе	250 В переменного тока
электрические цепи с собственной защитой
Питание весоизмерительных ячеек
Напряжение холостого хода U₀₁ Напряжение против PAL	≤ 13,2 В постоянного тока ≤ 6,6 В постоянного тока
Ток короткого замыкания I_K1	≤ 120 мA
Кабель датчика
Напряжение холостого хода U₀₂ Напряжение против PAL	≤ 14,3 В постоянного тока ≤ 7,2 В постоянного тока
Ток короткого замыкания I_K2	≤ 25 мA
Линия передачи измеренных значений
Напряжение холостого хода U₀₃ Напряжение против PAL	≤ 12,8 В постоянного тока ≤ 6,4 В постоянного тока
Ток короткого замыкания I_K3	≤ 54 мA
Общая потребляемая мощность (при совместном включении электрических цепей)
Напряжение холостого хода U₀	≤ 14,3 В постоянного тока
Ток короткого замыкания I_K	≤ 199 мA
Мощность P_O	≤ 1,835 Вт
для газов группы II C
предельно допустимая внешняя емкость C_a3	500 нанофарад
предельно допустимая внешняя индуктивность L_a	0,15 мГн
для газов группы II B
предельно допустимая внешняя емкость C_a3	2000 нанофарад
предельно допустимая внешняя индуктивность L_a	1 мГн
Общие характеристики
Габариты корпуса	см. габаритный чертеж
Вес	500 г
Сертификаты UL/CSA	в разработке
Доп. температура окружающей среды
в работе	-10 ... +60 °C (при вертикальном монтаже)
в работе в качестве калибруемых торговых весов	-10 ... +40 °C (при вертикальном монтаже)
при транспортировке и хранении	-40 ... +85 °C
доп. относительная влажность воздуха	≤ 95 %
Степень защиты	IP20
Тип защиты от возгорания	Собственная защита "i" [EEx ib] II C по ATEX FM: в разработке

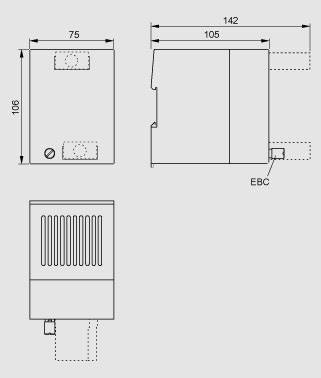

Чертеж

Взрывозащищенный интерфейс, тип SIWAREX IS, габариты

Заказные данные

Заказной №	Описание	Вес (кг)	Доставка	Мин. зак. (шт)
7MH4710-5BA	SIWAREX ВЗВЕШ.ИЗМЕРИТ.СИСТЕМ.ПРОМЕЖУТ.БОКС ДЛЯ БЕЗОПАСНОГО СОЕДИНЕНИЯ С НАГРУЗОЧНЫМИ ЯЧЕЙКАМИ, СТАНДАРТНАЯ ВЕРСИЯ	0.5	6 - 8 недель (C)	1

Аксессуары

Заказной №	Описание	Вес (кг)	Доставка	Мин. зак. (шт)
7MH4702-8AF	КАБЕЛЬ ДЛЯ SIWAREX P LI2Y 2X0,75ST + 2X (2X0,34ST) -CY, СИНИЙOVERING, APPROX. 10.8 MM OUTER DIAMETER, AMBIENT TEMPERATURE -20 TO +70 CEL.OVERING, APPROX. 10.8 MM OUTER DIAMETER, AMBIENT TEMPERATURE -20 TO +70 CEL.	0.16	6 - 8 недель (C)	1
7MH4702-8AG	КАБЕЛЬ ДЛЯ SIWAREX U, M, P,А LI2Y 2X0,75ST + 2 (2X0,34ST) CY, ОРАНЖЕВЫЙER DIAMETER AMBIENT TEMPERATURE -20 TO +70 CEL.ER DIAMETER AMBIENT TEMPERATURE -20 TO +70 CEL.	0.16	6 - 8 недель (C)	1
