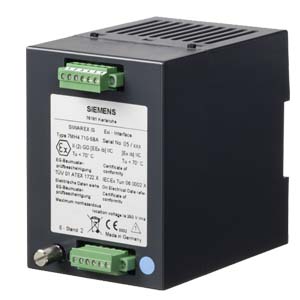

Ex-интерфейс, тип IS Взрывозащищенный интерфейс типа SIWAREX IS подходит для весоизмерительных модулей SIWAREX U, CS, MS, FTA, FTC, M и CF. Содержит 6 защитных барьеров и сертифицирован по ATEX и EN 5001U 2D/ II(2)G[EEx ib] IIC. Взрывозащищенный интерфейс монтируется вне взрывоопасной зоны. Размещается в распределительном шкафе, предпочтительно под весоизмерительной электроникой, крепится по стандарту EN 50 022 с помощью 35-мм несущей шины.
SIWAREX IS очень незначительно влияет на сигнал с измерительных ячеек и поэтому допускается к использованию с весами, требующими обязательной калибровки.
Подключение производится спереди с помощью двух штекеров на зажимах. Для PAL-подключение имеется отдельная винтовая клемма.
Функции
| | Заказные данные |
Ex-интерфейс, тип IS Принцип действия
Защитные барьеры ограничивают ток и напряжения в линиях питания, кабелях датчиков и линиях передачи сигналов измерительных ячеек, установленных на взрывоопасном участке.

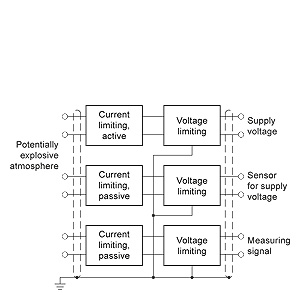

Функциональный план
Технические данные
| | Заказные данные |
Ex-интерфейс, тип IS | Взрывозащищенный интерфейс, тип SIWAREX IS | |
|---|---|
| электрические цепи без собственной защиты | |
| Питание весоизмерительных ячеек | |
| Номинальное напряжение Un1 | Постоянный ток 10 В |
| Допустимое напряжение на корпусе | 250 В переменного тока |
| Внутреннее сопротивление измерительных ячеек | ≥ 87 Ω |
| (общее) | < 4010 Ω |
| Кабель датчика | |
| Номинальное напряжение Un2 | Постоянный ток 10 В |
| Допустимое напряжение на корпусе | 250 В переменного тока |
| Линия передачи измеренных значений | |
| Номинальное напряжение Un3 | 10 ... 40 мВ постоянного тока |
| Допустимое напряжение на корпусе | 250 В переменного тока |
| электрические цепи с собственной защитой | |
| Питание весоизмерительных ячеек | |
| Напряжение холостого хода U01 Напряжение против PAL | ≤ 13,2 В постоянного тока ≤ 6,6 В постоянного тока |
| Ток короткого замыкания IK1 | ≤ 120 мA |
| Кабель датчика | |
| Напряжение холостого хода U02 Напряжение против PAL | ≤ 14,3 В постоянного тока ≤ 7,2 В постоянного тока |
| Ток короткого замыкания IK2 | ≤ 25 мA |
| Линия передачи измеренных значений | |
| Напряжение холостого хода U03 Напряжение против PAL | ≤ 12,8 В постоянного тока ≤ 6,4 В постоянного тока |
| Ток короткого замыкания IK3 | ≤ 54 мA |
| Общая потребляемая мощность (при совместном включении электрических цепей) | |
| Напряжение холостого хода U0 | ≤ 14,3 В постоянного тока |
| Ток короткого замыкания IK | ≤ 199 мA |
| Мощность PO | ≤ 1,835 Вт |
| для газов группы II C | |
| максимально допустимая внешняя емкостьCa3 | 500 нанофарад |
| максимально допустимая внешняя индуктивностьLa | 0,15 мГн |
| для газов группы II B | |
| максимально допустимая внешняя емкостьCa3 | 2000 нанофарад |
| максимально допустимая внешняя индуктивностьLa | 1 мГн |
| Общие характеристики | |
| Габариты корпуса | см. габаритный чертеж |
| Вес | 500 г |
| Сертификаты UL/CSA | в разработке |
| Доп. температура окружающей среды | |
| -10 ... +60 °C (при вертикальном монтаже) |
| -10 ... +40 °C (при вертикальном монтаже) |
| -40 ... +85 °C |
| Доп. относительная влажность воздуха | ≤ 95 % |
| Степень защиты | IP20 |
| Тип защиты от возгорания | Собственная защита "i" [EEx ib] II C по ATEX FM: в разработке |
Чертеж
| | Заказные данные |
Ex-интерфейс, тип IS

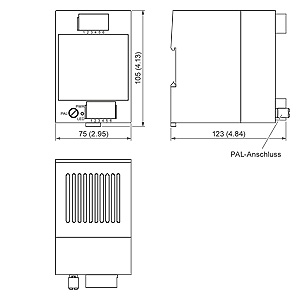

Взрывозащищенный интерфейс, тип SIWAREX IS, габариты
Заказные данные
| | Заказные данные |
Цена на сайте указана розничная в ЕВРО без учета НДС.Для уточнения цены и размера предоставляемой скидки - звоните или присылайте заявки
| Заказной номер | PG | Описание продукта | Цена |
| 7MH4710-5BA | 815 | SIWAREX ВЗВЕШ.ИЗМЕРИТ.СИСТЕМ. ПРОМЕЖУТ.БОКС ДЛЯ БЕЗОПАСНОГО СОЕДИНЕНИЯ С НАГРУЗОЧНЫМИ ЯЧЕЙКАМИ, СТАНДАРТНАЯ ВЕРСИЯ | 730.34 |
| 7MH4710-5CA | 815 | SIWAREX ВЗВЕШ.ИЗМЕРИТ.СИСТЕМ. ПРОМЕЖУТ.БОКС ДЛЯ БЕЗОПАСНОГО СОЕДИНЕНИЯ С НАГРУЗОЧНЫМИ ЯЧЕЙКАМИ, ВЕРСИЯ ДЛЯ ТЕМПЕРАТУРНОГО КЛАССА Т6 | 839.52 |
Аксессуары
| | Заказные данные |
Цена на сайте указана розничная в ЕВРО без учета НДС.Для уточнения цены и размера предоставляемой скидки - звоните или присылайте заявки
| Заказной номер | PG | Описание продукта | Цена |
| 7MH4702-8AF | 815 | КАБЕЛЬ ДЛЯ SIWAREX P LI2Y 2X0,75ST + 2X (2X0,34ST) -CY, СИНИЙOVERING, APPROX. 10.8 MM OUTER DIAMETER, AMBIENT TEMPERATURE -20 TO +70 CEL. | 4.24 |
| 7MH4702-8AG | 815 | КАБЕЛЬ ДЛЯ SIWAREX U, M, P,А LI2Y 2X0,75ST + 2 (2X0,34ST) CY, ОРАНЖЕВЫЙER DIAMETER AMBIENT TEMPERATURE -20 TO +70 CEL. | 4.24 |
