Ввода дискретных сигналов

4

Датчики, отвечающие требованиям DIN 19 234 (NAMUR), а также контактные датчики

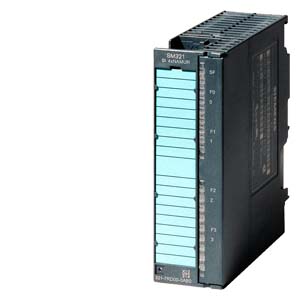

6ES7321-7RD00-0AB0

Напряжения и токи

Напряжение нагрузки L+

• Номинальное значение (DC)

24 В

Потребляемый ток

• От напряжения нагрузки L+, макс.

50 мA

• От внутренней шины контроллера 5 В DC, макс.

80 мA

• Потребляемая мощность, типовое значение

1.1 Вт

Система соединений

• Фронтальный соединитель

20-полюсный

Дсискретные входы

• Количество входов NAMUR

4

Длина кабеля, макс.

• Обычного

200 м

Входное напряжение

• Номинальное значение, DC

8.2 V; from internal circuit supply

Входной ток

• При разрыве, макс.

0.1 мA

• При коротком замыкании, макс.

8.5 мA

• Для датчика NAMUR

• Низкого уровня

от 0.35 дo 1.2 мA

• Высокого уровня

от 2.1 дo 7 мA

Задержка срабатывания (при номинальном значении входного напряжения)

• Входная частота (при 0.1мс задержки), макс.

2 кГц

• Для входов NAMUR

• Настраивается

Есть; 0.1 / 0.5 / 3 / 15 / 20 мс (+ 0.25 мс время подготовки)

Питание датчиков

• Выходное напряжение

через входы

Датчик

Подсоединяемые датчики

• Датчик NAMUR

Есть; 2-проводное соединение

Ex(i)-модули

Максимальные значения параметров одного входного канала

• Емкость

3 мкФ

• Ток короткого замыкания

14.1 мA

• Индуктивность

100 мГн

• Мощность нагрузки

33.7 мВт

• Выходное напряжение холостого хода

10 В

Состояния, прерывания, диагностика

Диагностические функции

• Считывание диагностической информации

Есть

Потенциалы/ электрическая изоляция

Функции дискретного входа

• Электрическая изолякия, функции дискретных входов

Есть

• Между каналами, на группу

1

Стандарты, сертификаты

• Тип защиты по EN 50020 (CENELEC)

[EEx ib] IIC

• Тип защиты по FM

CL.2, DIV 2, GP A,B,C,D T4

• PTB тестовый номер

Ex-96.D.2094X

Размеры и масса

• Масса, примерно

230 г
