F-модуль ввода аналоговых сигналов SIPLUS SM 336

Разделы

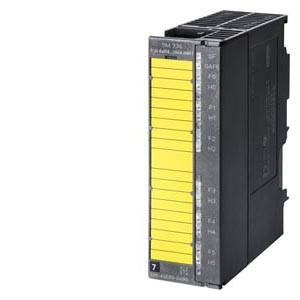

F-модуль ввода аналоговых сигналов SIPLUS SM 336
  • F-модуль ввода аналоговых сигналов для систем SIMATIC S7F.
  • Работа в станциях ET 200M с интерфейсными модулями IM 153-2 HF, а также в программируемых контроллерах S7-300F с CPU-31xF-2 DP.
  • Основные свойства модуля SM 336; F-AI 6 x 0/4 ... 20 мА HART:
    • 6 аналоговых входов с гальваническим разделением между каналами и с внутренней шиной.
    • Диапазоны изменения входных сигналов: 0 ... 20 мА, 4 ... 20 мА.
    • Встроенный блок питания 2- или 4-проводных датчиков с защитой от коротких замыканий.
    • Допустимость использования внешнего питания датчиков.
    • Работа в безопасном режиме.
    • Поддержка протокола HART.
    • Обновление операционной системы с помощью HW Config.
    • Идентификационные данные.





SIPLUS SM 336 F

Заказной номер

6AG1 336-4GE00-4AB0

Заказной номер базового модуля

6ES7 336-4GE00-0AB0

Диапазон рабочих температур

0 ... +60 °C; допускается появление конденсата

Условия эксплуатации

Тяжелые промышленные условия с содержанием агрессивных примесей в атмосфере

Технические данные

Соответствуют техническим данным базового модуля



Дополнительную техническую документацию по модулям семейства SIPLUS можно найти в Internet по адресу: http://www.siemens.de/siplus-techdoku






Область применения

FailSafe модули аналогового ввода SM 336

С помощью F-модулей ввода аналоговых сигналов производится ввод унифицированных сигналов силы тока и обслуживаются схемы подключения датчиков, соответствующие требованиям различных уровней, классов и категорий безопасности. Поддержка протокола HART осуществляется только при установке модуля в станции ET 200M.

F-модули способны поддерживать функции противоаварийной защиты на аппаратном уровне. Они могут устанавливаться в системы локального ввода-вывода программируемых контроллеров S7-300F с CPU 317F-2 DP, а также в станции распределенного ввода-вывода ET 200M, работающие под управлением программируемых контроллеров S7-300F/ S7-400F/ S7-400FH.

При необходимости F-модуль способен выполнять функции стандартного модуля ввода аналоговых сигналов S7-300/ ET 200M.








Дизайн

FailSafe модули аналогового ввода SM 336

F-модули ввода аналоговых сигналов характеризуются следующими показателями:

  • 6 входов:
    • ввод унифицированных сигналов силы тока;
    • поддержка протокола HART.
  • Компактный пластиковый корпус:
    • Зеленый светодиод для индикации режима безопасного управления.
    • Красный светодиод для индикации группового отказа.
    • Разъем для установки фронтального соединителя, закрытый пластиковой защитной дверцей.
    • Паз на защитной дверце для установки этикетки с маркировкой внешних цепей.
    • Два соединителя с тыльной стороны корпуса для подключения к внутренней шине S7-300F/ ET 200M.
  • Типовой вариант установки, принятый для всех модулей S7-300.
  • Подключение внешних цепей через съемный фронтальный соединитель.






Функции

FailSafe модули аналогового ввода SM 336

Модуль выполняет аналого-цифровое преобразование входных аналоговых сигналов и формирует цифровое представление мгновенных значений измерямых параметров, которые используются центральным процессором в ходе выполнения программы.

Функции обеспечения безопасности поддерживаются на аппаратном уровне модуля. Дополнительно модуль характеризуется следующими показателями:

  • Разрешающая способность: 15 бит + знаковый разряд.
  • Различные диапазоны измерения:
    • 0 … 20 мА без поддержки протокола HART;
    • 4 … 20 мА с поддержкой или без поддержки протокола HART.
  • Поддержка диагностических прерываний, обрабатываемых центральным процессором.
  • Формирование исчерпывающей диагностической информации для центрального процессора.






Технические данные

F-модуль ввода аналоговых сигналов SIPLUS SM 336



6ES7336-4GE00-0AB0

Напряжения и токи



Напряжение нагрузки L+


  • Номинальное значение (DC)

24 В
  • Защита от неправильной полярности напряжения пита­ния

Есть

Потребляемый ток


  • От внутренней шины контроллера 5 В DC, макс.

90 мA
  • Из цепи 1L+, макс.

160 мA
  • Потребляемая мощность, типовое значение

4.5 Вт

Система соединений


  • Фронтальный соединитель

20-полюсный

Аналоговые входы


  • Количество

6
  • Количество входов для измерения напряжения

-
  • Длина экранированного кабеля, макс.

1000 м
  • Максимально допустимое вход­ное напряжение для каналов из­мерения напряжения

-
  • Максимально допустимый ток для каналов измерения силы тока

40 мA

Номинальные входные характеристики, напряжения


  • от 0 дo +10 В

Естть

Номинальные входные характеристики, токи


  • от 0 дo 20 мA

Есть, без поддержки HART
  • от 4 дo 20 мA

Есть, с поддержкой или без поддержки HART

Параметры аналого-цифрового преобразования



Время интегрирования/ преобра­зования


  • разрешение, включая перепол­нение

16 бит
  • время интегрирования

20 мс при 50 Гц; 16.66 мс при 60 Гц
  • Подавление интерференционных наводок для f = nx (f1±1%), где f1 - частота интерференции, макс.

70 дБ

Датчик



Подключаемые датчики


    • 2-проводное подключение

Есть
  • 4-проводное подключение

Есть

Подавление помех, погрешности



Рабочая погрешность преобразо­вания (во всем температурном диапазоне, по отношению к пре­делу измерения):


  • измерение напряжения

-
  • измерение силы тока

±0,2 %

Базовая погрешность преобразо­вания (рабочая погрешность пре­образования при +25ºC по отно­шению к пределу измерения):


  • измерение напряжения

-
  • измерение силы тока

±0,1 %

Состояния, прерывания, диагностика



Прерывания


  • Диагностические

Есть; настраивается

Диагностические функции


  • Считывание диагностических данных

Есть

Изоляция


  • Испытательное напряжение изоляции

~370 В

Потенциалы/ электрическая изоляция



Гальваническое разделение цепей


  • Между каналами

Есть
  • Между каналами и внутренней шиной контроллера

Есть
  • Между каналами и электронным источником питания

Есть; только с внешним питанием датчика

Стандарты, сертификаты



Максимальный уровень безопасности, обеспечиваемый модулем


  • по DIN V 19250

AK 6
  • по EN 954-1

Категория 4
  • по IEC 61508

SIL 3

Размеры и масса


  • Масса, примерно

350 г
  • Ширина

80 мм
  • Высота

125 мм
  • Глубина

120 мм






Заказные данные

Цена на сайте указана розничная в ЕВРО без учета НДС.Для уточнения цены и размера предоставляемой скидки - звоните или присылайте заявки

Заказной номерPGОписание продуктаЦена
6AG1336-4GE00-4AB0473SIPLUS S7-300, МОДУЛЬ АНАЛОГОВОГО ВВОДА ДЛЯ F-СИСТЕМ SM336F, 6 КАНАЛОВ, С ПОДДЕРЖКОЙ HART, ДЛЯ ТЯЖЕЛЫХ УСЛОВИЙ ПРИМЕНЕНИЯ, С КОНФОРМНЫМ ПОКРЫТИЕМ, НА ОСНОВЕ МОДУЛЯ 6ES7336-4GE00-0AB0 1388.60




Аксессуары

Цена на сайте указана розничная в ЕВРО без учета НДС.Для уточнения цены и размера предоставляемой скидки - звоните или присылайте заявки

Заказной номерPGОписание продуктаЦена
6ES7195-1GA00-0XA0250SIMATIC DP, ET 200M, ПРОФИЛЬНАЯ ШИНА ДЛИНОЙ 483 MM, ДЛЯ УСТАНОВКИ ДО 5 АКТИВНЫХ ШИННЫХ МОДУЛЕЙ, ПОДДЕРЖИВАЮЩИХ ФУНКЦИИ ГОРЯЧЕЙ ЗАМЕНЫ МОДУЛЕЙ ВВОДА-ВЫВОДА 45.05
6ES7195-1GC00-0XA0250SIMATIC DP, ET 200M, ПРОФИЛЬНАЯ ШИНА ДЛИНОЙ 2000 MM, ДЛЯ УСТАНОВКИ АКТИВНЫХ ШИННЫХ МОДУЛЕЙ, ПОДДЕРЖИВАЮЩИХ ФУНКЦИИ ГОРЯЧЕЙ ЗАМЕНЫ МОДУЛЕЙ ВВОДА-ВЫВОДА 157.83
6ES7195-1GF30-0XA0250SIMATIC DP, ET 200M, ПРОФИЛЬНАЯ ШИНА ДЛИНОЙ 530 MM, ДЛЯ УСТАНОВКИ ДО 5 АКТИВНЫХ ШИННЫХ МОДУЛЕЙ, ПОДДЕРЖИВАЮЩИХ ФУНКЦИИ ГОРЯЧЕЙ ЗАМЕНЫ МОДУЛЕЙ ВВОДА-ВЫВОДА 49.61
6ES7195-1GG30-0XA0250SIMATIC DP, ET 200M, ПРОФИЛЬНАЯ ШИНА ДЛИНОЙ 620 MM, ДЛЯ УСТАНОВКИ АКТИВНЫХ ШИННЫХ МОДУЛЕЙ, ПОДДЕРЖИВАЮЩИХ ФУНКЦИИ ГОРЯЧЕЙ ЗАМЕНЫ МОДУЛЕЙ ВВОДА-ВЫВОДА 56.29
6ES7195-7HB00-0XA0250SIMATIC DP, ET 200M, АКТИВНЫЙ ШИННЫЙ МОДУЛЬ С ПОДДЕРЖКОЙ ФУНКЦИЙ ГОРЯЧЕЙ ЗАМЕНЫ, ДЛЯ УСТАНОВКИ 2 МОДУЛЕЙ ШИРИНОЙ 40 MM 86.81
6ES7307-1EA01-0AA0589SIMATIC S7-300, СТАБИЛИЗИРОВАННЫЙ БЛОК ПИТАНИЯ PS307 ВХОД: ~120/230 В, ВЫХОД: =24 В/5 A 144.16
6ES7392-1AJ00-0AA0230SIMATIC S7-300, 20-ПОЛЮСНЫЙ ФРОНТАЛЬНЫЙ СОЕДИНИТЕЛЬ ДЛЯ СИГНАЛЬНЫХ МОДУЛЕЙ, КЛЕММ С ВИНТОВЫМИ ЗАЖИМАМИ 23.11
6ES7392-1AJ00-1AB0230SIMATIC S7-300, 20-ПОЛЮСНЫЙ ФРОНТАЛЬНЫЙ СОЕДИНИТЕЛЬ ДЛЯ СИГНАЛЬНЫХ МОДУЛЕЙ, КЛЕММ С ВИНТОВЫМИ ЗАЖИМАМИ, УПАКОВКА ИЗ 100 ШТУК 2316.10
6ES7392-1BJ00-0AA0230SIMATIC S7-300, 20-ПОЛЮСНЫЙ ФРОНТАЛЬНЫЙ СОЕДИНИТЕЛЬ ДЛЯ СИГНАЛЬНЫХ МОДУЛЕЙ, КЛЕММ С КОНТАКТАМИ-ЗАЩЕЛКАМИ 23.11
6ES7392-1BJ00-1AB0230SIMATIC S7-300, ФРОНТАЛЬНЫЙ СОЕДИНИТЕЛЬ С ПРУЖИННЫМИ КОНТАКТАМИ, 20-ПОЛЮСНЫЙ, 100 ШТУК В УПАКОВКЕ 2316.10
6ES7392-2AX10-0AA0230SIMATIC S7-300, 10 ЛИСТОВ ФОРМАТА DIN A4 ЦВЕТА PETROL, 10 МАРКИРОВОЧНЫХ ЭТИКЕТОК НА ЛИСТ, С ПЕРФОРАЦИЕЙ. ДЛЯ МАРКИРОВКИ ВНЕШНИХ ЦЕПЕЙ 32-КАНАЛЬНЫХ СИГНАЛЬНЫХ МОДУЛЕЙ. НАНЕСЕНИЕ МАРКИРОВКИ НА ЛАЗЕРНОМ ПРИНТЕРЕ 50.88
6ES7392-2BX10-0AA0230SIMATIC S7-300, 10 ЛИСТОВ ФОРМАТА DIN A4 СВЕТЛО-БЕЖЕВОГО ЦВЕТА, 10 МАРКИРОВОЧНЫХ ЭТИКЕТОК НА ЛИСТ, С ПЕРФОРАЦИЕЙ. ДЛЯ МАРКИРОВКИ ВНЕШНИХ ЦЕПЕЙ 32-КАНАЛЬНЫХ СИГНАЛЬНЫХ МОДУЛЕЙ. НАНЕСЕНИЕ МАРКИРОВКИ НА ЛАЗЕРНОМ ПРИНТЕРЕ 50.88
6ES7392-2CX10-0AA0230SIMATIC S7-300, 10 ЛИСТОВ ФОРМАТА DIN A4 ЖЕЛТОГО ЦВЕТА, 10 МАРКИРОВОЧНЫХ ЭТИКЕТОК НА ЛИСТ, С ПЕРФОРАЦИЕЙ. ДЛЯ МАРКИРОВКИ ВНЕШНИХ ЦЕПЕЙ 32-КАНАЛЬНЫХ СИГНАЛЬНЫХ МОДУЛЕЙ. НАНЕСЕНИЕ МАРКИРОВКИ НА ЛАЗЕРНОМ ПРИНТЕРЕ 50.88
6ES7392-2DX10-0AA0230SIMATIC S7-300, 10 ЛИСТОВ ФОРМАТА DIN A4 КРАСНОГО ЦВЕТА, 10 МАРКИРОВОЧНЫХ ЭТИКЕТОК НА ЛИСТ, С ПЕРФОРАЦИЕЙ. ДЛЯ МАРКИРОВКИ ВНЕШНИХ ЦЕПЕЙ 32-КАНАЛЬНЫХ СИГНАЛЬНЫХ МОДУЛЕЙ. НАНЕСЕНИЕ МАРКИРОВКИ НА ЛАЗЕРНОМ ПРИНТЕРЕ 50.88
6ES7392-2XX20-0AA0241SIMATIC S7-300, ЗАПАСНЫЕ ЭТИКЕТКИ ДЛЯ МАРКИРОВКИ ВНЕШНИХ ЦЕПЕЙ F-МОДУЛЕЙ, УПАКОВКА ИЗ 10 ШТУК 10.07
6ES7392-2XY20-0AA0241SIMATIC S7-300, ЗАПАСНЫЕ ПРОЗРАЧНЫЕ ВКЛАДЫШИ ДЛЯ ЗАЩИТЫ МАРКИРОВОЧНЫХ ЭТИКЕТОК F-МОДУЛЕЙ, УПАКОВКА ИЗ 10 ШТУК 8.48
6ES7393-4AA10-0AA0241SIMATIC S7-300, LK 393, КАБЕЛЬНАЯ ЯЧЕЙКА ДЛЯ F -МОДУЛЕЙ: ДЛЯ ПОДКЛЮЧЕНИЯ ЦЕПЕЙ ПИТАНИЯ АВТОМАТИКИ БЕЗОПАСНОСТИ К ФРОНТАЛЬНОМУ СОЕДИНИТЕЛЮ МОДУЛЯ, УПАКОВКА ИЗ 5 ШТУК 13.04
6ES7398-8FA10-8AA0230SIMATIC S7-300 COMPACT, РУКОВОДСТВО ПО КОНФИГУРИРОВАНИЮ, ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ЦЕНТРАЛЬНЫХ ПРОЦЕССОРОВ, ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ МОДУЛЕЙ, СПИСОК ИНСТРУКЦИЙ, НЕМЕЦКИЙ ЯЗЫК 162.18
6ES7398-8FA10-8BA0230SIMATIC S7-300 COMPACT, РУКОВОДСТВО ПО КОНФИГУРИРОВАНИЮ, ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ЦЕНТРАЛЬНЫХ ПРОЦЕССОРОВ, ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ МОДУЛЕЙ, СПИСОК ИНСТРУКЦИЙ, АНГЛИЙСКИЙ ЯЗЫК 162.18
6ES7833-1FC02-0YA5241SIMATIC S7, F СРЕДСТВО РАЗРАБОТКИ РАСПРЕДЕЛЕННЫХ СИСТЕМ ПОВЫШЕННОЙ БЕЗОПАСНОСТИ DISTRIBUTED SAFETY V5.4, ПЛАВАЮЩАЯ ЛИЦЕНЗИЯ ДЛЯ 1 ПОЛЬЗОВАТЕЛЯ, ИНЖЕНЕРНОЕ ПРОГР. ОБЕСПЕЧЕНИЕ, ПРОГР. ОБЕСП. И ДОКУМЕНТАЦИЯ НА CD, CLASS A, 3 ЯЗЫКА (НЕМ., АНГЛ.,ФРАНЦ.), РАБОТ 585.12
6ES7833-1FC02-0YE5241SIMATIC S7, F СРЕДСТВО ПРОГРАММИРОВАНИЯ DISTRIBUTED SAFETY V5.4, ПАКЕТ ОБНОВЛЕНИЯ ОТ ВЕРСИИ 5.X ДО ВЕРСИИ 5.4, ПЛАВАЮЩАЯ ЛИЦЕНЗИЯ ДЛЯ 1 ПОЛЬЗОВАТЕЛЯ, ИНЖЕНЕРНОЕ ПРОГР. ОБЕСПЕЧЕНИЕ, ПРОГР. ОБЕСП. И ДОКУМЕНТАЦИЯ НА CD, CLASS A, 3 ЯЗЫКА (НЕМ., АНГЛ.,ФРАНЦ.), 224.93
6ES7998-8XC01-8YE0230КОЛЛЕКЦИЯ РУКОВОДСТВ SIMATIC НА CD-ROM. PDF-ФОРМАТ, АНГ/ НЕМ/ ФР/ ИСП/ ИТ. ЯЗЫК. ВСЕ РУКОВОДСТВА ПО S7-200/ -300/ -400/ -C7/ -LOGO!; SIMATIC DP/ -PC/ -PG; STEP7, ИНСТР. СРЕДСТВАМ ПРОЕКТИРОВАНИЯ, ПРОГР. ОБЕСПЕЧЕНИЮ RUNTIME, SIMATIC PCS7/ HMI/ NET 108.12
6ES7998-8XC01-8YE2230КОЛЛЕКЦИЯ РУКОВОДСТВ SIMATIC НА CD-ROM, 5-ЯЗЫКОВАЯ ПОДДЕРЖКА (БЕЗ РУССКОГО), СЛУЖБА ОБНОВЛЕНИЯ В ТЕЧЕНИЕ 1 ГОДА 328.60
