F модуль ввода аналоговых сигналов

Разделы

F модуль ввода аналоговых сигналов
  • Аналоговые входы для F систем на базе контроллеров SIMATIC S7.
  • Использование в станциях ET 200iSP с интерфейсными модулями IM 152-1.

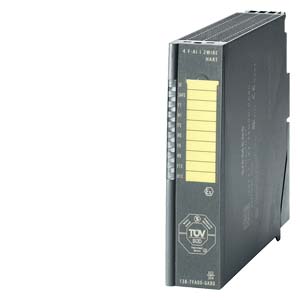

Модуль 4 F-AI Ex HART характеризуется следующими показателями:

  • Подключение аналоговых датчиков, расположенных в опасных зонах.
  • 4 аналоговых входа при одноканальном (SIL2/ категория 3/ PLe) подключении датчиков или 4 аналоговых входа при двухканальном (SIL3/ категория 4/ PLe) подключении датчиков к двум модулям 4 F-AI Ex HART.
  • Гальваническое разделение цепей каналов с цепями внутренней шины станции.
  • Диапазоны измерений:
    • 0 ... 20 мА или
    • 4 ... 20 мА.
  • Типы датчиков:
    • 2-проводные датчики силы тока,
    • HART приборы полевого уровня.
  • Программируемая диагностика.
  • Программируемые диагностические прерывания.
  • Встроенный буфер диагностических сообщений.
  • Поддержка протокола HART версий 5, 6, 7.
  • Поддержка функций обновления встроенного программного обеспечения.
  • Поддержка идентификационных функций.
  • Работа только в режиме обеспечения безопасности.




Область применения

F модуль ввода аналоговых сигналов

Модуль используется в станциях ET 200iSP, работающих под управлением SIMATIC IM 151-7 F-CPU, S7-31xF-2 DP, S7-416F-2 и S7-400F/FH.

Он позволяет подключать к станции датчики 0 ... 20 мА и 4 ... 20 мА (при необходимости с поддержкой протокола HART).




Дизайн

F модуль ввода аналоговых сигналов
  • 4 выхода питания датчиков (=12 ... 26 В) с защитой от коротких замыканий, изолированные от внутренней шины станции.
  • Красный светодиод SF индикации наличия ошибок в работе модуля.
  • Зеленый светодиод SAFE индикации работы в режиме обеспечения безопасности.
  • По одному красному светодиоду на канал для индикации наличия ошибок в их работе.
  • Зеленый светодиод индикации процессов обмена данными по протоколу HART.
  • Простота установки по аналогии с другими модулями ET 200iSP.
  • Удобное подключение внешних цепей.




Функции

F модуль ввода аналоговых сигналов

Модуль выполняет аналого-цифровое преобразование входных аналоговых сигналов станции и формирует цифровые значения соответствующих параметров, используемых центральным процессором для обработки информации.

Функции обеспечения безопасности поддерживаются на уровне встроенного программного обеспечения модуля.

Набор поддерживаемых функций:

  • Разрешение 15 бит + знаковый разряд.
  • Диапазоны измерений:
    • 0 ... 20 мА или
    • 4 ... 20 мА или
    • 4 ... 20 мА (с HART).
  • Поддержка прерываний модуль способен пересылать диагностические прерывания в центральный процессор контроллера.
  • Диагностика модуль способен пересылать в центральный процессор контроллера исчерпывающий набор диагностической информации.




Технические данные

F модуль ввода аналоговых сигналов



6ES7138-7FA00-0AB0

Цепи питания



Количество выходов питания датчиков

4
  • защита от короткого замыкания

Есть
  • ток выхода, не более

25 мА

Ток, потребляемый из цепи UL+, не более

485 мА

Потери мощности, типовое значение

3.8 Вт

Адресное пространство



Адресное пространство на модуль, не более

16 байт

Аналоговые входы



Количество входов

4

Длина экранированного кабеля, не более

500 м

Диапазоны измерений

0 ... 20 мА или 4 ... 20 мА (с поддержкой или без поддержки протокола HART)

Параметры аналого-цифрового преобразования



Принцип преобразования

Интегрирование (Sigma-Delta)

Время интегрирования и преобразования, разрешение на канал


  • разрешение с учетом знакового разряда, не более

16 бит
  • время интегрирования

Настраивается
  • частота подавления помех f1

50/ 60 Гц

Сглаживание измеряемых значений:

Настраивается на один из следующих 4 режимов
  • нет

1 цикл
  • низкое

За 4 цикла
  • среднее

За 32 цикла
  • сильное

За 64 цикла

Датчики



Подключаемые датчики:


  • 2-проводные датчики силы тока

Есть
  • нагрузка для 2-проводного передатчика, не более

750 Ом

Подавление помех/ погрешности



Нелинейность по отношению к конечной точке шкалы

±0.015 %

Температурная погрешность преобразования по отношению к конечной точке шкалы

±0.005 %/K

Перекрестные наводки между входами, не менее

-50 дБ

Базовая погрешность преобразования (рабочая погрешность при 25 °C) по отношению к конечной точке шкалы

±0.1 %

Подавление помех при частоте f = n x (fl +/- 1%), где fl - частота следования помех


  • режим последовательного подавления (пиковое значение помех меньше номинального значения диапазона), не менее

40 дБ
  • подавление синфазных сигналов, не менее

50 дБ

Состояния/ прерывания/ диагностика



Диагностические прерывания

Есть, настраиваются

Диагностика:


  • считывание диагностической информации

Возможно
  • обрыва внешних цепей

Есть
  • коротких замыканий

Есть

Индикатор наличия ошибок в работе модуля

Красный светодиод SF

Гальваническое разделение цепей



Гальваническое разделение цепей аналоговых входов:


  • между собой

Нет
  • с внутренней шиной станции

Есть
  • с цепью питания UL+

Есть

Стандарты, одобрения, сертификаты



Марка CE

Есть

Габариты и масса



Габариты (Ш х В х Г) в мм

30х 129х 136.5

Масса

299 г






Заказные данные

Цена на сайте указана розничная в ЕВРО без учета НДС.Для уточнения цены и размера предоставляемой скидки - звоните или присылайте заявки

Заказной номерPGОписание продуктаЦена
6ES7138-7FA00-0AB0280SIMATIC DP, ЭЛЕКТРОННЫЙ FAILSAFE-СУБМОДУЛЬ ДЛЯ ET200ISP, 4F-AI HART EX I, ВПЛОТЬ ДО SIL 3, ДЛЯ ПОДКЛЮЧЕНИЯ (HART) 2ХПРОВОДНЫХ ДАТЧИКОВ 886.16
6ES7193-7CA00-0AA0280SIMATIC DP, ET 200ISP, ТЕРМИНАЛЬНЫЙ МОДУЛЬ TM-EM/EM60S ДЛЯ УСТАНОВКИ ДВУХ ЭЛЕКТРОННЫХ МОДУЛЕЙ, КОНТАКТЫ С ВИНТОВЫМИ ЗАЖИМАМИ 93.28
6ES7193-7CA10-0AA0280SIMATIC DP, ET 200ISP, ТЕРМИНАЛЬНЫЙ МОДУЛЬ TM-EM/EM60C ДЛЯ УСТАНОВКИ ДВУХ ЭЛЕКТРОННЫХ МОДУЛЕЙ, КОНТАКТЫ-ЗАЩЕЛКИ 93.28




Аксессуары

Цена на сайте указана розничная в ЕВРО без учета НДС.Для уточнения цены и размера предоставляемой скидки - звоните или присылайте заявки

Заказной номерPGОписание продуктаЦена
6ES7152-1AA00-8AA0280SIMATIC DP, РУКОВОДСТВО ПО ET200ISP, НЕМЕЦКИЙ ЯЗЫК 107.06
6ES7152-1AA00-8BA0280SIMATIC DP, РУКОВОДСТВО ПО ET200ISP, АНГЛИЙСКИЙ ЯЗЫК 107.06
6ES7193-7BB00-0AA028010 DIN A4 МАРКИРОВОЧНЫЕ ЛИСТЫ: ЦВЕТ ЖЁЛТЫЙ, 48 МАРКИРОВОЧНЫХ ПОЛОСОК НА ЛИСТ ДЛЯ МОДУЛЕЙ ВВОДА/ВЫВОДА И 3 МАРКИРОВОЧНЫХ ПОЛОСКИ НА ЛИСТ ДЛЯ ИНТЕРФЕЙСНЫХ МОДУЛЕЙ МАТЕРИАЛ: ПЕРФОРИРОВАННАЯ ПЛЁНКА ДЛЯ ПЕЧАТИ НА ЛАЗЕРНОМ ПРИНТЕРЕ ИЛИ ПЛОТТЕРЕ, 10 ЛИСТОВ В УПА 66.78
6ES7193-7BH00-0AA028010 DIN A4 МАРКИРОВОЧНЫЕ ЛИСТЫ: ЦВЕТ ЗЕЛЁНЫЙ, 48 МАРКИРОВОЧНЫХ ПОЛОСОК НА ЛИСТ ДЛЯ МОДУЛЕЙ ВВОДА/ВЫВОДА И 3 МАРКИРОВОЧНЫХ ПОЛОСКИ НА ЛИСТ ДЛЯ ИНТЕРФЕЙСНЫХ МОДУЛЕЙ МАТЕРИАЛ: ПЕРФОРИРОВАННАЯ ПЛЁНКА ДЛЯ ПЕЧАТИ НА ЛАЗЕРНОМ ПРИНТЕРЕ ИЛИ ПЛОТТЕРЕ, 10 ЛИСТОВ В УП 66.78
6ES7833-1CC00-6YX0281SIMATIC S7-400F/FH, F-RUNTIME ЛИЦЕНЗИЯ НА ВЫПОЛНЕНИЕ F-ПРОГРАММ.КВ УСТАНАВЛИВАЕТСЯ НА КАЖДЫЙ ЦЕНТРАЛЬНЫЙ ПРОЦЕССОР CPU 414H/ CPU 416H, ИСПОЛЬЗУЕМЫЙ В СИСТЕМАХ SIMATC S7-400F/FH 551.20
6ES7833-1CC02-0YA5281SIMATIC S7, ПАКЕТ ПО И БИБЛИОТЕКА FB ДЛЯ F-ПРИЛОЖЕНИЙ, ПЛАВАЮЩАЯ ЛИЦЕНЗИЯ НА 1 ПОЛЬЗОВАТЕЛЯ, ИСПОЛНЯЕМОЕ ПО, ПО И ДОК. НА CD, CLASS A, 2 ЯЗЫКА (G,E), РАБОТА ПОД ОС WINXP SP2/SP3, WIN SERVER 2003 SP2 ЦЕЛЕВОЕ АПП. ОБЕСП:SIMATIC S7-400H 1234.90
6ES7833-1FC02-0YA5241SIMATIC S7, F СРЕДСТВО РАЗРАБОТКИ РАСПРЕДЕЛЕННЫХ СИСТЕМ ПОВЫШЕННОЙ БЕЗОПАСНОСТИ DISTRIBUTED SAFETY V5.4, ПЛАВАЮЩАЯ ЛИЦЕНЗИЯ ДЛЯ 1 ПОЛЬЗОВАТЕЛЯ, ИНЖЕНЕРНОЕ ПРОГР. ОБЕСПЕЧЕНИЕ, ПРОГР. ОБЕСП. И ДОКУМЕНТАЦИЯ НА CD, CLASS A, 3 ЯЗЫКА (НЕМ., АНГЛ.,ФРАНЦ.), РАБОТ 585.12
6ES7833-1SM02-0YA5281SAFETY MATRIX TOOL V6.2, ПО МАТРИЦЫ БЕЗОПАСНОСТИ, ПЛАВАЮЩАЯ ЛИЦЕНЗИЯ НА 1 УСТАНОВКУ, ПО РАЗРАБОТКИ, ПО И ДОКУМЕНТАЦИЯ НА CD, CLASS A, 2 ЯЗЫКА (EN/GE), РАБОТА ПОД ОС WIN2000PROF; XPPROF; 2003SERVER ЦЕЛЕВОЕ АППАРАТНОЕ ОБЕСПЕЧЕНИЕ:SIMATIC S7-400H CPU412H/.../417H, НЕОБХОДИМОЕ ПО: S7 F-SYSTEMS 3859.46
6ES7833-1SM02-0YE5281SAFETY MATRIX TOOL, ОБНОВЛЕНИЕПО V5.X/V6.1 --> V6.2 ПЛАВАЮЩАЯ ЛИЦЕНЗИЯ НА 1 УСТАНОВКУ, ПО РАЗРАБОТКИ, ПО И ДОКУМЕНТАЦИЯ НА CD, CLASS A, 2 ЯЗЫКА (EN/GE), РАБОТА ПОД ОС WIN2000PROF; XPPROF; 2003SERVER ЦЕЛЕВОЕ АППАРАТНОЕ ОБЕСПЕЧЕНИЕ:SIMATIC S7-400H CPU412H/.../417H, НЕОБХОДИМОЕ ПО: S7 F-SYSTEMS 550.14
6ES7833-1SM42-0YA5281SAFETY MATRIX EDITOR V6.2, РЕДАКТОР МАТРИЦ БЕЗОПАСНОСТИ, ОДИНОЧНАЯ ЛИЦЕНЗИЯ НА 1 УСТАНОВКУ, ПО И ДОКУМЕНТАЦИЯ НА CD, CLASS A, 2 ЯЗЫКА (EN/GE) , РАБОТА ПОД ОС WIN2000PROF; WINXPROF; 2003SERVER 551.20
6ES7833-1SM62-0YA5281SAFETY MATRIX VIEWER V6.2 FOR PCS7, ПЛАВАЮЩАЯ ЛИЦЕНЗИЯ НА 1 УСТАНОВКУ, ИСПОЛНЯЕМОЕ ПО, ПО И ДОКУМЕНТАЦИЯ НА CD, CLASS A, 2 ЯЗЫКА (EN/GE), РАБОТА ПОД ОС WIN2000PROF; XPPROF; 2003SERVER? НЕОБХОДИМОЕ ПО: PCS7 OS 1322.88
6ES7833-1SM62-0YE5281SAFETY MATRIX VIEWER, ОБНОВЛЕНИЕ ПО ДЛЯ PCS 7 V6.X -> V6.2 ПЛАВАЮЩАЯ ЛИЦЕНЗИЯ НА 1 УСТАНОВКУ, ИСПОЛНЯЕМОЕ ПО, ПО И ДОКУМЕНТАЦИЯ НА CD, CLASS A, 2 ЯЗЫКА (EN,GE), РАБОТА ПОД ОС WIN2000PROF; XPPROF; 2003SERVER, НЕОБХОДИМОЕ ПО: PCS7 OS 164.30
6ES7972-0AC80-0XA0280SIMATIC DP, RS 485-IS COUPLER: МОДУЛЬ СОПРЯЖЕНИЯ СТАНДАРТНОЙ ЛИНИИ PROFIBUS-DP И ЛИНИИ PROFIBUS-DP EX-ИСПОЛНЕНИЯ. 745.18
6ES7972-0DA60-0XA0280SIMATIC DP, СОЕДИНИТЕЛЬ ДЛЯ ПОДКЛЮЧЕНИЯ К PROFIBUS С НАКЛОННЫМ ВЫВОДОМ КАБЕЛЯ, СОЕДИНЕНИЕ НА ПРОКОЛ ДО 1,5 МБИТ/С, 16 X 72.7 X 34 MM, С АКТИВНЫМ ОКОНЧАНИЕМ ШИНЫ ДЛЯ RS485-IS ЭЛЕКТРИЧЕСКИЙ ЦЕПЕЙ, БЕЗ ГНЕЗДА ДЛЯ ПОДКЛЮЧЕНИЯ ПРОГРАММАТОРА, ПРИМЕНИМО ТОЛЬКО 44.31
8WA8848-2AY041УПАКОВКА ИЗ 100 ПЛАСТИН 1 КАРТА 5 ПОЛОСОК С 20 ПЛАСТИНАМИ 5X7MM, БЕЗ ОПИСАНИЯ 6.58
8WA8861-0AB041УПАКОВКА ИХ 200 ПЛАСТИН 2 КАРТЫ ПО 5 ПОЛОСОК С 20 ПЛАСТИНАМИ 5X7MM, ШРИФТ 2ММ, С ГОРИЗОНТ. ОПИСАН. 1..20 10.92
8WA8861-0AC041УПАКОВКА ИХ 200 ПЛАСТИН 2 КАРТЫ ПО 5 ПОЛОСОК С 20 ПЛАСТИНАМИ 5X7MM, ШРИФТ 2ММ, С ГОРИЗОНТ. ОПИСАН. 1..40 10.92
