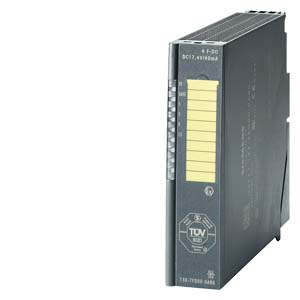

F модуль вывода дискретных сигналов - Модуль вывода дискретных сигналов для F систем на базе контроллеров SIMATIC S7.
- Установка в станции ET 200iSP с интерфейсным модулем IM 152-1.
Модуль 4 F-DO Ex 17.4 В/40 мА характеризуется следующими показателями:
- Управление работой исполнительных устройств в опасных зонах.
- 4 выхода с двойной коммутацией шины питания нагрузки (SIL3/ категория 4/ PLe).
- Гальваническое разделение цепей выходных каналов с цепями питания и внутренней шины станции.
- Ток нагрузки до 40 мА на один канал.
- Номинальное выходное напряжение =17.4 В.
- Мониторинг коротких замыканий, перегрузки и обрыва цепей подключения исполнительных устройств.
- Управление работой соленоидных вентилей Ex i исполнения, реле постоянного тока, других исполнительных устройств.
- Параллельное включение до двух выходов для увеличения выходной мощности.
- Программируемая диагностика.
- Программируемые диагностические прерывания.
- Встроенный буфер диагностических сообщений.
- Поддержка функций обновления встроенного программного обеспечения.
- Поддержка функций идентификации.
- Возможность перевода выходов в пассивное состояние.
- Работа только в режиме обеспечения безопасности.
Область применения
F модуль вывода дискретных сигналов Модуль может использоваться в станциях ET 200iSP, работающих под управлением SIMATIC IM151-7 F-CPU, S7-31xF-2 DP, S7-416F-2 и S7-400F/FH.
Он находит применение для управления работой соленоидных вентилей, контакторов постоянного тока, индикаторных ламп и т.д.
Дизайн
F модуль вывода дискретных сигналов F модуль вывода дискретных сигналов имеет следующие конструктивные особенности:
- Красный светодиод SF индикации наличия ошибок в работе модуля.
- Зеленый светодиод SAFE индикации режима обеспечения безопасности.
- Двухцветные (зеленый/ красный) светодиоды индикации состояний/ наличия ошибок в работе каждого канала.
- Простота установки по аналогии с другими модулями ET 200iSP.
- Удобное подключение внешних цепей.
Функции
F модуль вывода дискретных сигналов Модуль преобразует внутренние логические сигналы S7 F-CPU в выходные дискретные сигналы станции ET 200iSP. Функции обеспечения безопасности поддерживаются на уровне встроенного программного обеспечения модуля.
Технические данные
F модуль вывода дискретных сигналов |
| 6ES7138-7FD00-0AB0 |
| Цепь питания |
|
| Потери мощности, типовое значение | 3.8 Вт |
| Дискретные выходы |
|
| Количество выходов | 4 |
| Защита от короткого замыкания | Есть |
| Подключение дискретного входа в качестве нагрузки | Нет |
| Выходное напряжение холостого хода Uao | =17.4 В |
| Встроенный резистор Ri | 167 Ом |
| Характеристика ключа E |
|
| =10 В |
| 40 мА |
| Параллельное включение двух выходов |
|
| Есть |
| Нет |
| Частота переключения выходов, не более: |
|
| 30 Гц |
| 2 Гц |
| Активное сопротивление цепи нагрузки | 270 Ом ... 18 кОм |
| Длина кабеля, не более |
|
| 500 м |
| 500 м |
| Параметры |
|
| Диагностика обрыва внешних цепей | Есть |
| Диагностика коротких замыканий | Есть |
| Состояния/ прерывания/ диагностика |
|
| Индикатор состояний | Есть |
| Перевод выходов в заданные состояния при остановке центрального процессора | Есть |
| Диагностические прерывания | Есть, настраиваются |
| Диагностика: |
|
| Есть |
| Есть |
| Есть |
| Диагностические светодиоды: |
|
| Красный светодиод SF |
| По одному зеленому светодиоду на каждый канал |
| Гальваническое разделение цепей |
|
| Гальваническое разделение цепей дискретных выходов: |
|
| Нет |
| Есть |
| Есть |
| Допустимая разность потенциалов между различными цепями | =60 В/~30 В |
| Стандарты, одобрения, сертификаты |
|
| Марка CE | Есть |
| Габариты и масса |
|
| Габариты (Ш х В х Г) в мм | 30х 129х 136.5 |
| Масса | 285 г |
Заказные данные
Цена на сайте указана розничная в ЕВРО без учета НДС.Для уточнения цены и размера предоставляемой скидки - звоните или присылайте заявки
| Заказной номер | PG | Описание продукта | Цена |
| 6ES7138-7FD00-0AB0 | 280 | SIMATIC DP, ЭЛЕКТРОННЫЙ FAILSAFE-СУБМОДУЛЬ ДЛЯ ET200ISP, 4F-DO 17.4V/40MA EX I, ВПЛОТЬ ДО SIL3 | 810.90 |
| 6ES7193-7CA00-0AA0 | 280 | SIMATIC DP, ET 200ISP, ТЕРМИНАЛЬНЫЙ МОДУЛЬ TM-EM/EM60S ДЛЯ УСТАНОВКИ ДВУХ ЭЛЕКТРОННЫХ МОДУЛЕЙ, КОНТАКТЫ С ВИНТОВЫМИ ЗАЖИМАМИ | 93.28 |
| 6ES7193-7CA10-0AA0 | 280 | SIMATIC DP, ET 200ISP, ТЕРМИНАЛЬНЫЙ МОДУЛЬ TM-EM/EM60C ДЛЯ УСТАНОВКИ ДВУХ ЭЛЕКТРОННЫХ МОДУЛЕЙ, КОНТАКТЫ-ЗАЩЕЛКИ | 93.28 |
Аксессуары
Цена на сайте указана розничная в ЕВРО без учета НДС.Для уточнения цены и размера предоставляемой скидки - звоните или присылайте заявки
| Заказной номер | PG | Описание продукта | Цена |
| 6ES7152-1AA00-8AA0 | 280 | SIMATIC DP, РУКОВОДСТВО ПО ET200ISP, НЕМЕЦКИЙ ЯЗЫК | 107.06 |
| 6ES7152-1AA00-8BA0 | 280 | SIMATIC DP, РУКОВОДСТВО ПО ET200ISP, АНГЛИЙСКИЙ ЯЗЫК | 107.06 |
| 6ES7193-7BB00-0AA0 | 280 | 10 DIN A4 МАРКИРОВОЧНЫЕ ЛИСТЫ: ЦВЕТ ЖЁЛТЫЙ, 48 МАРКИРОВОЧНЫХ ПОЛОСОК НА ЛИСТ ДЛЯ МОДУЛЕЙ ВВОДА/ВЫВОДА И 3 МАРКИРОВОЧНЫХ ПОЛОСКИ НА ЛИСТ ДЛЯ ИНТЕРФЕЙСНЫХ МОДУЛЕЙ МАТЕРИАЛ: ПЕРФОРИРОВАННАЯ ПЛЁНКА ДЛЯ ПЕЧАТИ НА ЛАЗЕРНОМ ПРИНТЕРЕ ИЛИ ПЛОТТЕРЕ, 10 ЛИСТОВ В УПА | 66.78 |
| 6ES7193-7BH00-0AA0 | 280 | 10 DIN A4 МАРКИРОВОЧНЫЕ ЛИСТЫ: ЦВЕТ ЗЕЛЁНЫЙ, 48 МАРКИРОВОЧНЫХ ПОЛОСОК НА ЛИСТ ДЛЯ МОДУЛЕЙ ВВОДА/ВЫВОДА И 3 МАРКИРОВОЧНЫХ ПОЛОСКИ НА ЛИСТ ДЛЯ ИНТЕРФЕЙСНЫХ МОДУЛЕЙ МАТЕРИАЛ: ПЕРФОРИРОВАННАЯ ПЛЁНКА ДЛЯ ПЕЧАТИ НА ЛАЗЕРНОМ ПРИНТЕРЕ ИЛИ ПЛОТТЕРЕ, 10 ЛИСТОВ В УП | 66.78 |
| 6ES7833-1CC00-6YX0 | 281 | SIMATIC S7-400F/FH, F-RUNTIME ЛИЦЕНЗИЯ НА ВЫПОЛНЕНИЕ F-ПРОГРАММ.КВ УСТАНАВЛИВАЕТСЯ НА КАЖДЫЙ ЦЕНТРАЛЬНЫЙ ПРОЦЕССОР CPU 414H/ CPU 416H, ИСПОЛЬЗУЕМЫЙ В СИСТЕМАХ SIMATC S7-400F/FH | 551.20 |
| 6ES7833-1CC02-0YA5 | 281 | SIMATIC S7, ПАКЕТ ПО И БИБЛИОТЕКА FB ДЛЯ F-ПРИЛОЖЕНИЙ, ПЛАВАЮЩАЯ ЛИЦЕНЗИЯ НА 1 ПОЛЬЗОВАТЕЛЯ, ИСПОЛНЯЕМОЕ ПО, ПО И ДОК. НА CD, CLASS A, 2 ЯЗЫКА (G,E), РАБОТА ПОД ОС WINXP SP2/SP3, WIN SERVER 2003 SP2 ЦЕЛЕВОЕ АПП. ОБЕСП:SIMATIC S7-400H | 1234.90 |
| 6ES7833-1FC02-0YA5 | 241 | SIMATIC S7, F СРЕДСТВО РАЗРАБОТКИ РАСПРЕДЕЛЕННЫХ СИСТЕМ ПОВЫШЕННОЙ БЕЗОПАСНОСТИ DISTRIBUTED SAFETY V5.4, ПЛАВАЮЩАЯ ЛИЦЕНЗИЯ ДЛЯ 1 ПОЛЬЗОВАТЕЛЯ, ИНЖЕНЕРНОЕ ПРОГР. ОБЕСПЕЧЕНИЕ, ПРОГР. ОБЕСП. И ДОКУМЕНТАЦИЯ НА CD, CLASS A, 3 ЯЗЫКА (НЕМ., АНГЛ.,ФРАНЦ.), РАБОТ | 585.12 |
| 6ES7833-1SM02-0YA5 | 281 | SAFETY MATRIX TOOL V6.2, ПО МАТРИЦЫ БЕЗОПАСНОСТИ, ПЛАВАЮЩАЯ ЛИЦЕНЗИЯ НА 1 УСТАНОВКУ, ПО РАЗРАБОТКИ, ПО И ДОКУМЕНТАЦИЯ НА CD, CLASS A, 2 ЯЗЫКА (EN/GE), РАБОТА ПОД ОС WIN2000PROF; XPPROF; 2003SERVER ЦЕЛЕВОЕ АППАРАТНОЕ ОБЕСПЕЧЕНИЕ:SIMATIC S7-400H CPU412H/.../417H, НЕОБХОДИМОЕ ПО: S7 F-SYSTEMS | 3859.46 |
| 6ES7833-1SM02-0YE5 | 281 | SAFETY MATRIX TOOL, ОБНОВЛЕНИЕПО V5.X/V6.1 --> V6.2 ПЛАВАЮЩАЯ ЛИЦЕНЗИЯ НА 1 УСТАНОВКУ, ПО РАЗРАБОТКИ, ПО И ДОКУМЕНТАЦИЯ НА CD, CLASS A, 2 ЯЗЫКА (EN/GE), РАБОТА ПОД ОС WIN2000PROF; XPPROF; 2003SERVER ЦЕЛЕВОЕ АППАРАТНОЕ ОБЕСПЕЧЕНИЕ:SIMATIC S7-400H CPU412H/.../417H, НЕОБХОДИМОЕ ПО: S7 F-SYSTEMS | 550.14 |
| 6ES7833-1SM42-0YA5 | 281 | SAFETY MATRIX EDITOR V6.2, РЕДАКТОР МАТРИЦ БЕЗОПАСНОСТИ, ОДИНОЧНАЯ ЛИЦЕНЗИЯ НА 1 УСТАНОВКУ, ПО И ДОКУМЕНТАЦИЯ НА CD, CLASS A, 2 ЯЗЫКА (EN/GE) , РАБОТА ПОД ОС WIN2000PROF; WINXPROF; 2003SERVER | 551.20 |
| 6ES7833-1SM62-0YA5 | 281 | SAFETY MATRIX VIEWER V6.2 FOR PCS7, ПЛАВАЮЩАЯ ЛИЦЕНЗИЯ НА 1 УСТАНОВКУ, ИСПОЛНЯЕМОЕ ПО, ПО И ДОКУМЕНТАЦИЯ НА CD, CLASS A, 2 ЯЗЫКА (EN/GE), РАБОТА ПОД ОС WIN2000PROF; XPPROF; 2003SERVER? НЕОБХОДИМОЕ ПО: PCS7 OS | 1322.88 |
| 6ES7833-1SM62-0YE5 | 281 | SAFETY MATRIX VIEWER, ОБНОВЛЕНИЕ ПО ДЛЯ PCS 7 V6.X -> V6.2 ПЛАВАЮЩАЯ ЛИЦЕНЗИЯ НА 1 УСТАНОВКУ, ИСПОЛНЯЕМОЕ ПО, ПО И ДОКУМЕНТАЦИЯ НА CD, CLASS A, 2 ЯЗЫКА (EN,GE), РАБОТА ПОД ОС WIN2000PROF; XPPROF; 2003SERVER, НЕОБХОДИМОЕ ПО: PCS7 OS | 164.30 |
| 6ES7972-0AC80-0XA0 | 280 | SIMATIC DP, RS 485-IS COUPLER: МОДУЛЬ СОПРЯЖЕНИЯ СТАНДАРТНОЙ ЛИНИИ PROFIBUS-DP И ЛИНИИ PROFIBUS-DP EX-ИСПОЛНЕНИЯ. | 745.18 |
| 6ES7972-0DA60-0XA0 | 280 | SIMATIC DP, СОЕДИНИТЕЛЬ ДЛЯ ПОДКЛЮЧЕНИЯ К PROFIBUS С НАКЛОННЫМ ВЫВОДОМ КАБЕЛЯ, СОЕДИНЕНИЕ НА ПРОКОЛ ДО 1,5 МБИТ/С, 16 X 72.7 X 34 MM, С АКТИВНЫМ ОКОНЧАНИЕМ ШИНЫ ДЛЯ RS485-IS ЭЛЕКТРИЧЕСКИЙ ЦЕПЕЙ, БЕЗ ГНЕЗДА ДЛЯ ПОДКЛЮЧЕНИЯ ПРОГРАММАТОРА, ПРИМЕНИМО ТОЛЬКО | 44.31 |
| 8WA8848-2AY | 041 | УПАКОВКА ИЗ 100 ПЛАСТИН 1 КАРТА 5 ПОЛОСОК С 20 ПЛАСТИНАМИ 5X7MM, БЕЗ ОПИСАНИЯ | 6.58 |
| 8WA8861-0AB | 041 | УПАКОВКА ИХ 200 ПЛАСТИН 2 КАРТЫ ПО 5 ПОЛОСОК С 20 ПЛАСТИНАМИ 5X7MM, ШРИФТ 2ММ, С ГОРИЗОНТ. ОПИСАН. 1..20 | 10.92 |
| 8WA8861-0AC | 041 | УПАКОВКА ИХ 200 ПЛАСТИН 2 КАРТЫ ПО 5 ПОЛОСОК С 20 ПЛАСТИНАМИ 5X7MM, ШРИФТ 2ММ, С ГОРИЗОНТ. ОПИСАН. 1..40 | 10.92 |
