F модули ввода дискретных сигналов - Модули ввода дискретных сигналов для F систем на базе SIMATIC S7.
- Могут устанавливаться в станции ET 200iSP с интерфейсными модулями IM 152-1.

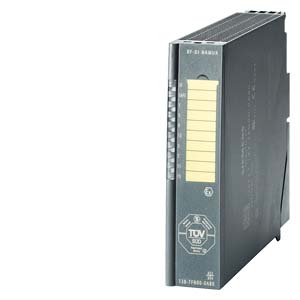

Модуль 8 F-DI Ex NAMUR характеризуется следующими показателями:
- Подключение датчиков, расположенных в опасных зонах.
- 8 входов при 1-канальном (SIL2/ категория 3/ PLe) или 4 входа при 2-канальном (SIL3/ категория 4/ PLe) подключении датчиков.
- Гальваническое разделение каналов с внутренней шиной станции и цепями питания.
- Возможность подключения:
- датчиков по IEC 60947-5-6 или NAMUR (с поддержкой диагностики);
- контактных датчиков, обвязанных сопротивлениями (с поддержкой диагностики);
- контактных датчиков без обвязки (без поддержки диагностики).
- Программируемые диагностические прерывания.
- Встроенный буфер диагностических сообщений.
- Поддержка функций обновления встроенного программного обеспечения.
- Поддержка функций идентификации.
- Перевод в пассивное состояние на уровне каждого канала.
- Поддержка отметок времени.
- Работа только в режиме обеспечения безопасности.
Область применения
F модули ввода дискретных сигналов Установка в станции ET 200iSP, работающие под управлением F/FH CPU SIMATIC S7.
Подключение датчиков NAMUR и обвязанных контактных датчиков. Ввод сигналов из опасных зон.
Дизайн
F модули ввода дискретных сигналов F модуль ввода дискретных сигналов характеризуется следующими показателями:
- 8 выходов питания датчиков (=8 В, по одному на каждый вход) с защитой от коротких замыканий, изолированных от цепей питания и внутренней шины.
- Красный светодиод SF индикации наличия ошибок в работе модуля.
- Зеленый светодиод SAFE индикации работы в режиме обеспечения безопасности.
- По одному двухцветному (зеленый/ красный) светодиоду на каждый канал для индикации состояний/ наличия ошибок в работе каналов.
- Простота установки по аналогии с другими модулями станции ET 200iSP.
- Удобное подключение внешних цепей.
Функции
F модули ввода дискретных сигналов F модуль ввода дискретных сигналов выполняет преобразование внешних входных дискретных сигналов станции во внутренние логические сигналы центрального процессора SIMATIC S7.
Функции обеспечения безопасности поддерживаются на уровне встроенного программного обеспечения модуля.
Технические данные
F модули ввода дискретных сигналов |
| 6ES7138-7FN00-0AB0 |
| Цепь питания |
|
| Напряжение питания: |
|
| =24 В |
| =19.2 ... 30 в |
| Потери мощности, типовое значение | 1.4 Вт |
| Адресное пространство |
|
| Занимаемое адресное пространство в области: |
|
| 4 байта |
| 6 байт |
| FH технология |
|
| Поддержка функций обеспечения безопасности | Есть |
| Дискретные входы |
|
| Количество входов | 8 |
| Количество входов для подключения датчиков NAMUR | 8 |
| Задержка распространения входного сигнала при номинальном значении входного напряжения: |
|
|
|
| 0.7 ... 16 мс |
| 0.7 ... 16 мс |
| Длина кабеля, не более: |
|
| 500 м |
| 200 м |
| Питание датчиков |
|
| Количество выходов | 8 |
| Датчики |
|
| Количество подключаемых датчиков, не более | 8 |
| Подключение датчиков NAMUR | Возможно |
| Датчик NAMUR: |
|
| 1.2 мА |
| 2.1 мА |
| Состояния/ прерывания/ диагностика |
|
| Индикатор состояний | Есть |
| Прерывания: |
|
| Есть, настраиваются |
| Нет |
| Диагностика: |
|
| Есть |
| Возможно |
| Есть |
| Есть; сопротивление нагрузки меньше 150 Ом для датчиков NAMUR/ датчики с переключающими контактами и переключающие датчики NAMUR/ датчики по DIN 19234 |
| Индикатор наличия ошибок в работе модуля | Красный светодиод SF |
| Гальваническое разделение цепей |
|
| Гальваническое разделение цепей выходов и внутренней шины | Есть |
| Гальваническое разделение цепей входных каналов: |
|
| Нет |
| Есть |
| Допустимая разность потенциалов между различными цепями | =60 В/ ~30 В |
| Стандарты, одобрения, сертификаты |
|
| Марка CE | Есть |
| Габариты и масса |
|
| Габариты (Ш х В х Г) в мм | 30х 129х 136.6 |
| Масса | 288 г |
Заказные данные
Цена на сайте указана розничная в ЕВРО без учета НДС.Для уточнения цены и размера предоставляемой скидки - звоните или присылайте заявки
| Заказной номер | PG | Описание продукта | Цена |
| 6ES7138-7FN00-0AB0 | 280 | SIMATIC DP, ЭЛЕКТРОННЫЙ FAILSAFE-СУБМОДУЛЬ ДЛЯ ET200ISP, 8F-DI NAMUR EX I, ВПЛОТЬ ДО SIL3 | 735.64 |
| 6ES7193-7CA00-0AA0 | 280 | SIMATIC DP, ET 200ISP, ТЕРМИНАЛЬНЫЙ МОДУЛЬ TM-EM/EM60S ДЛЯ УСТАНОВКИ ДВУХ ЭЛЕКТРОННЫХ МОДУЛЕЙ, КОНТАКТЫ С ВИНТОВЫМИ ЗАЖИМАМИ | 93.28 |
| 6ES7193-7CA10-0AA0 | 280 | SIMATIC DP, ET 200ISP, ТЕРМИНАЛЬНЫЙ МОДУЛЬ TM-EM/EM60C ДЛЯ УСТАНОВКИ ДВУХ ЭЛЕКТРОННЫХ МОДУЛЕЙ, КОНТАКТЫ-ЗАЩЕЛКИ | 93.28 |
Аксессуары
Цена на сайте указана розничная в ЕВРО без учета НДС.Для уточнения цены и размера предоставляемой скидки - звоните или присылайте заявки
| Заказной номер | PG | Описание продукта | Цена |
| 6ES7152-1AA00-8AA0 | 280 | SIMATIC DP, РУКОВОДСТВО ПО ET200ISP, НЕМЕЦКИЙ ЯЗЫК | 107.06 |
| 6ES7152-1AA00-8BA0 | 280 | SIMATIC DP, РУКОВОДСТВО ПО ET200ISP, АНГЛИЙСКИЙ ЯЗЫК | 107.06 |
| 6ES7193-7BB00-0AA0 | 280 | 10 DIN A4 МАРКИРОВОЧНЫЕ ЛИСТЫ: ЦВЕТ ЖЁЛТЫЙ, 48 МАРКИРОВОЧНЫХ ПОЛОСОК НА ЛИСТ ДЛЯ МОДУЛЕЙ ВВОДА/ВЫВОДА И 3 МАРКИРОВОЧНЫХ ПОЛОСКИ НА ЛИСТ ДЛЯ ИНТЕРФЕЙСНЫХ МОДУЛЕЙ МАТЕРИАЛ: ПЕРФОРИРОВАННАЯ ПЛЁНКА ДЛЯ ПЕЧАТИ НА ЛАЗЕРНОМ ПРИНТЕРЕ ИЛИ ПЛОТТЕРЕ, 10 ЛИСТОВ В УПА | 66.78 |
| 6ES7193-7BH00-0AA0 | 280 | 10 DIN A4 МАРКИРОВОЧНЫЕ ЛИСТЫ: ЦВЕТ ЗЕЛЁНЫЙ, 48 МАРКИРОВОЧНЫХ ПОЛОСОК НА ЛИСТ ДЛЯ МОДУЛЕЙ ВВОДА/ВЫВОДА И 3 МАРКИРОВОЧНЫХ ПОЛОСКИ НА ЛИСТ ДЛЯ ИНТЕРФЕЙСНЫХ МОДУЛЕЙ МАТЕРИАЛ: ПЕРФОРИРОВАННАЯ ПЛЁНКА ДЛЯ ПЕЧАТИ НА ЛАЗЕРНОМ ПРИНТЕРЕ ИЛИ ПЛОТТЕРЕ, 10 ЛИСТОВ В УП | 66.78 |
| 6ES7833-1CC00-6YX0 | 281 | SIMATIC S7-400F/FH, F-RUNTIME ЛИЦЕНЗИЯ НА ВЫПОЛНЕНИЕ F-ПРОГРАММ.КВ УСТАНАВЛИВАЕТСЯ НА КАЖДЫЙ ЦЕНТРАЛЬНЫЙ ПРОЦЕССОР CPU 414H/ CPU 416H, ИСПОЛЬЗУЕМЫЙ В СИСТЕМАХ SIMATC S7-400F/FH | 551.20 |
| 6ES7833-1CC02-0YA5 | 281 | SIMATIC S7, ПАКЕТ ПО И БИБЛИОТЕКА FB ДЛЯ F-ПРИЛОЖЕНИЙ, ПЛАВАЮЩАЯ ЛИЦЕНЗИЯ НА 1 ПОЛЬЗОВАТЕЛЯ, ИСПОЛНЯЕМОЕ ПО, ПО И ДОК. НА CD, CLASS A, 2 ЯЗЫКА (G,E), РАБОТА ПОД ОС WINXP SP2/SP3, WIN SERVER 2003 SP2 ЦЕЛЕВОЕ АПП. ОБЕСП:SIMATIC S7-400H | 1234.90 |
| 6ES7833-1FC02-0YA5 | 241 | SIMATIC S7, F СРЕДСТВО РАЗРАБОТКИ РАСПРЕДЕЛЕННЫХ СИСТЕМ ПОВЫШЕННОЙ БЕЗОПАСНОСТИ DISTRIBUTED SAFETY V5.4, ПЛАВАЮЩАЯ ЛИЦЕНЗИЯ ДЛЯ 1 ПОЛЬЗОВАТЕЛЯ, ИНЖЕНЕРНОЕ ПРОГР. ОБЕСПЕЧЕНИЕ, ПРОГР. ОБЕСП. И ДОКУМЕНТАЦИЯ НА CD, CLASS A, 3 ЯЗЫКА (НЕМ., АНГЛ.,ФРАНЦ.), РАБОТ | 585.12 |
| 6ES7833-1SM02-0YA5 | 281 | SAFETY MATRIX TOOL V6.2, ПО МАТРИЦЫ БЕЗОПАСНОСТИ, ПЛАВАЮЩАЯ ЛИЦЕНЗИЯ НА 1 УСТАНОВКУ, ПО РАЗРАБОТКИ, ПО И ДОКУМЕНТАЦИЯ НА CD, CLASS A, 2 ЯЗЫКА (EN/GE), РАБОТА ПОД ОС WIN2000PROF; XPPROF; 2003SERVER ЦЕЛЕВОЕ АППАРАТНОЕ ОБЕСПЕЧЕНИЕ:SIMATIC S7-400H CPU412H/.../417H, НЕОБХОДИМОЕ ПО: S7 F-SYSTEMS | 3859.46 |
| 6ES7833-1SM02-0YE5 | 281 | SAFETY MATRIX TOOL, ОБНОВЛЕНИЕПО V5.X/V6.1 --> V6.2 ПЛАВАЮЩАЯ ЛИЦЕНЗИЯ НА 1 УСТАНОВКУ, ПО РАЗРАБОТКИ, ПО И ДОКУМЕНТАЦИЯ НА CD, CLASS A, 2 ЯЗЫКА (EN/GE), РАБОТА ПОД ОС WIN2000PROF; XPPROF; 2003SERVER ЦЕЛЕВОЕ АППАРАТНОЕ ОБЕСПЕЧЕНИЕ:SIMATIC S7-400H CPU412H/.../417H, НЕОБХОДИМОЕ ПО: S7 F-SYSTEMS | 550.14 |
| 6ES7833-1SM42-0YA5 | 281 | SAFETY MATRIX EDITOR V6.2, РЕДАКТОР МАТРИЦ БЕЗОПАСНОСТИ, ОДИНОЧНАЯ ЛИЦЕНЗИЯ НА 1 УСТАНОВКУ, ПО И ДОКУМЕНТАЦИЯ НА CD, CLASS A, 2 ЯЗЫКА (EN/GE) , РАБОТА ПОД ОС WIN2000PROF; WINXPROF; 2003SERVER | 551.20 |
| 6ES7833-1SM62-0YA5 | 281 | SAFETY MATRIX VIEWER V6.2 FOR PCS7, ПЛАВАЮЩАЯ ЛИЦЕНЗИЯ НА 1 УСТАНОВКУ, ИСПОЛНЯЕМОЕ ПО, ПО И ДОКУМЕНТАЦИЯ НА CD, CLASS A, 2 ЯЗЫКА (EN/GE), РАБОТА ПОД ОС WIN2000PROF; XPPROF; 2003SERVER? НЕОБХОДИМОЕ ПО: PCS7 OS | 1322.88 |
| 6ES7833-1SM62-0YE5 | 281 | SAFETY MATRIX VIEWER, ОБНОВЛЕНИЕ ПО ДЛЯ PCS 7 V6.X -> V6.2 ПЛАВАЮЩАЯ ЛИЦЕНЗИЯ НА 1 УСТАНОВКУ, ИСПОЛНЯЕМОЕ ПО, ПО И ДОКУМЕНТАЦИЯ НА CD, CLASS A, 2 ЯЗЫКА (EN,GE), РАБОТА ПОД ОС WIN2000PROF; XPPROF; 2003SERVER, НЕОБХОДИМОЕ ПО: PCS7 OS | 164.30 |
| 6ES7972-0AC80-0XA0 | 280 | SIMATIC DP, RS 485-IS COUPLER: МОДУЛЬ СОПРЯЖЕНИЯ СТАНДАРТНОЙ ЛИНИИ PROFIBUS-DP И ЛИНИИ PROFIBUS-DP EX-ИСПОЛНЕНИЯ. | 745.18 |
| 6ES7972-0DA60-0XA0 | 280 | SIMATIC DP, СОЕДИНИТЕЛЬ ДЛЯ ПОДКЛЮЧЕНИЯ К PROFIBUS С НАКЛОННЫМ ВЫВОДОМ КАБЕЛЯ, СОЕДИНЕНИЕ НА ПРОКОЛ ДО 1,5 МБИТ/С, 16 X 72.7 X 34 MM, С АКТИВНЫМ ОКОНЧАНИЕМ ШИНЫ ДЛЯ RS485-IS ЭЛЕКТРИЧЕСКИЙ ЦЕПЕЙ, БЕЗ ГНЕЗДА ДЛЯ ПОДКЛЮЧЕНИЯ ПРОГРАММАТОРА, ПРИМЕНИМО ТОЛЬКО | 44.31 |
| 8WA8848-2AY | 041 | УПАКОВКА ИЗ 100 ПЛАСТИН 1 КАРТА 5 ПОЛОСОК С 20 ПЛАСТИНАМИ 5X7MM, БЕЗ ОПИСАНИЯ | 6.58 |
| 8WA8861-0AB | 041 | УПАКОВКА ИХ 200 ПЛАСТИН 2 КАРТЫ ПО 5 ПОЛОСОК С 20 ПЛАСТИНАМИ 5X7MM, ШРИФТ 2ММ, С ГОРИЗОНТ. ОПИСАН. 1..20 | 10.92 |
| 8WA8861-0AC | 041 | УПАКОВКА ИХ 200 ПЛАСТИН 2 КАРТЫ ПО 5 ПОЛОСОК С 20 ПЛАСТИНАМИ 5X7MM, ШРИФТ 2ММ, С ГОРИЗОНТ. ОПИСАН. 1..40 | 10.92 |
