FailSafe модули F-модули предназначены для подключения датчиков и исполнительных устройств автоматики безопасности. Они способны диагностировать свои внутренние состояния, а также состояние внешних цепей, выявлять появление ошибок в работе системы управления на аппаратном уровне. F-модули могут использоваться в системах распределенного ввода-вывода противоаварийной автоматики, отвечающей требованиям уровня безопасности вплоть до SIL3 по IEC 61508 и класса безопасности вплоть до AK6 по VDE 0801.
Все F-модули имеют внутреннюю дублированную структуру и работают по принципу 2 из 2. При появлении различий в сигналах смежных каналов немедленно формируется сигнал запуска защитного механизма системы противоаварийной автоматики.
Дизайн

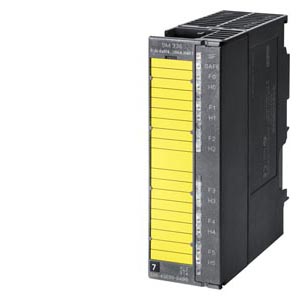

FailSafe модули SM 336 F-AI HART модуль аналоговых входов
Безопасные аналоговые входные модули SM 336 F-AI HART имеет 6 входов для измерения тока в диапазонах от 0 до 20 mA или 4 до 20 mA, из которых все соответствуют SIL 3. Компактные размеры - ширина 40мм, означает относительно высокую плотность монтажа для F модулей, что позволяет сохранить пространство в шкафу и снизить стоимость.
Модуль может также управлять HART коммуникациями с соответствующими HART устройствами. HART коммуникация может быть активирована в безопасном режиме в онлайн или при выключении.
Note:Два пакета обновления аппаратного обеспечения доступны для интеграции SM 336 F‑AI HART модулей в SIMATIC PCS 7. Они предлагаются отделом промышленной автоматизации и технологии приводов для скачивания через интернет портал сервиса и поддержки:
http://support.automation.siemens.com/WW/view/de/29000518
http://support.automation.siemens.com/WW/view/de/31481983
Опции
FailSafe модули
Разделительный блок
В конфигурациях ET 200M с F-модулями применяется разделительный блок.
Он используется для:
- Разделения стандартных и F-модулей, установленных в одной станции ET 200M.
- Разделения F-модулей и интерфейсного модуля IM 153-2 High Feature, подключенного к электрическому каналу связи PROFIBUS-DP.
Замечание :
Для установки разделительного модуля в станции ET 200M, поддерживающие функции “горячей” замены модулей, используется специальный активный шинный соединитель. Разделительный модуль (ширина 400 мм) занимает только половину ширины активного шинного соединителя. Установки других модулей на этот активный шинный соединитель не допускается.
Заказные данные
Цена на сайте указана розничная в ЕВРО без учета НДС.Для уточнения цены и размера предоставляемой скидки - звоните или присылайте заявки
| Заказной номер | PG | Описание продукта | Цена |
| 6ES7326-1BK02-0AB0 | 241 | SIMATIC S7, F-МОДУЛЬ ДИСКРЕТНОГО ВВОДА SM 326, F-DI 24 X =24 В, ДИСКРЕТНЫЕ FAILSAFE-ВХОДЫ ДЛЯ СИСТЕМ SIMATIC S7 FAILSAFE, С ДИАГНОСТИЧЕСКИМИ ПРЕРЫВАНИЯМИ, НЕОБХОДИМ 40-ПОЛЮСНЫЙ ФРОНТШТЕКЕР | 875.56 |
| 6ES7326-1RF00-0AB0 | 241 | SIMATIC DP, ET 200M, SM 326, F-МОДУЛЬ ВВОДА ДИСКРЕТНЫХ СИГНАЛОВ ДЛЯ S7F-СИСТЕМ: 8 ВХОДОВ =24В, NAMUR, EX-ИСПОЛНЕНИЕ. 40-ПОЛЮСНЫЙ ФРОНТАЛЬНЫЙ СОЕДИНИТЕЛЬ ЗАКАЗЫВАЕТСЯ ОТДЕЛЬНО | 844.82 |
| 6ES7326-2BF10-0AB0 | 241 | SIMATIC S7, F-МОДУЛЬ ДИСКРЕТНОГО ВЫВОДА ДЛЯ СИСТЕМ ПОВЫШЕННОЙ БЕЗОПАСНОСТИ SM326, F-DO10 X = 24В/2A PP, ДИСКРЕТНЫЕ FAILSAFE-ВЫХОДЫ ДЛЯ СИСТЕМ SIMATIC S7-F С ДИАГНОСТИЧЕСКИМИ ПРЕРЫВАНИЯМИ, LVV, 1 X 40-ПОЛЮСНЫЙ ФРОНТАЛЬНЫЙ СОЕДИНИТЕЛЬ ЗАКАЗЫВАЕТСЯ ОТДЕЛЬНО | 962.48 |
| 6ES7326-2BF41-0AB0 | 241 | SIMATIC S7, F-МОДУЛЬ ДИСКРЕТНОГО ВЫВОДА SM 326, F-DO 8 X =24 В/2A PM, ДИСКРЕТНЫЕ FAILSAFE-ВЫХОДЫ, P-M ПЕРЕКЛЮЧЕНИЕ, ДО КАТЕГОРИИ 4 (EN954-1), SIL 3 (IEC 61508) | 810.90 |
| 6ES7336-4GE00-0AB0 | 241 | SIMATIC S7, МОДУЛЬ АНАЛОГОВГО ВВОДА SM336, 6 AI; 15-БИТ; НЕОБХОДИ 20-ПОЛЮСНЫЙ ФРОНТШТЕККЕР, FAILSAFE-АНАЛОГОВЫЕ ВВОДЫ СОГЛАСНО SIL 3, ДЛЯ СИСТЕМ SIMATIC SAFETY, ПОДДЕРЖКА HART | 810.90 |
Аксессуары
Цена на сайте указана розничная в ЕВРО без учета НДС.Для уточнения цены и размера предоставляемой скидки - звоните или присылайте заявки
| Заказной номер | PG | Описание продукта | Цена |
| 6ES7195-7HG00-0XA0 | 241 | SIMATIC S7, ET 200M, РАЗДЕЛИТЕЛЬНЫЙ ШИННЫЙ МОДУЛЬ, ДЛЯ РАЗДЕЛЕНИЯ F- И СТАНДАРТНЫХ МОДУЛЕЙ, ИСПОЛЬЗУЕТСЯ ТОЛЬКО С РАЗДЕЛИТЕЛЬНЫМ МОДУЛЕМ | 55.12 |
| 6ES7195-7KF00-0XA0 | 241 | SIMATIC S7, ET 200M, РАЗДЕЛИТЕЛЬНЫЙ МОДУЛЬ, ДЛЯ РАЗДЕЛЕНИЯ F- И СТАНДАРТНЫХ МОДУЛЕЙ, УСТАНОВКА ТОЛЬКО НА РАЗДЕЛИТЕЛЬНЫЙ ШИННЫЙ МОДУЛЬ | 144.16 |
