Реле безопасности являются базовыми элементами распреде­ленных систем автоматики безопасности на основе AS-Inter­face. Конфигурирование распределенных систем автоматики безопасности выполняется с компьютера, оснащенного специ­альным программным обеспечением. Параметры конфигура­ции загружаются в реле безопасности.

Для распределенных систем автоматики безопасности могут задаваться различные режимы работы, охватывающие функ­ции экстренного отключения питания, функции ручного управления, выполняемые одновременно двумя руками, функ­ции остановки технологического оборудования категорий 0 или 1.

Для наиболее эффективного использования диагностических возможностей AS-Interface реле безопасности могут присваи­ваться свои сетевые адреса.

Блоки выпускаются в двух модификациях:

• с одним 2-канальным выходом
• с двумя 2-канальными выходами

Функции:

• Логическая операция "ИЛИ"
• Логическая операция "И"
• Буфер
• Количество контролируемых ведомых устройств
• Таймеры
  • задержка включения
  • задержка выключения
  • формирование импульсов
• Совместимость

Функции

Реле безопасности

Логическая операция "ИЛИ"

Логическая операция “ИЛИ” позволяет производить логиче­ское сложение до 6 сигналов датчиков автоматики безопасно­сти.

Логическая операция "И"

Логическая операция “И” позволяет формировать цепи разрешения работы и может интегрироваться с операцией "ИЛИ".

Буфер

Используется для времен­ного хранения информа­ции, используемой для вы­полнения диагностических операций.

Количество контролируемых ведомых устройств

Количество ведомых уст­ройств автоматики безо­пасности, контролируемых одним блоком, может дос­тигать 48.

Таймеры

С помощью таймеров могут поддерживаться следующие функции:

• задержка включения
• задержка отключения
• формирование импульсов.


Совместимость

Любые конфигурации распределенных систем автоматики безопасности, созданные для более ранних версий блоков мо­ниторинга, могут поддерживаться и блоками мониторинга но­вых версий.

Технические данные

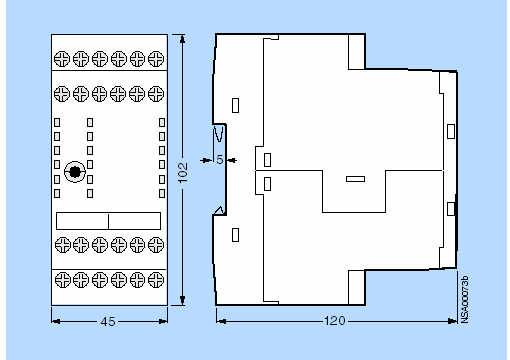

Чертеж

Реле безопасности

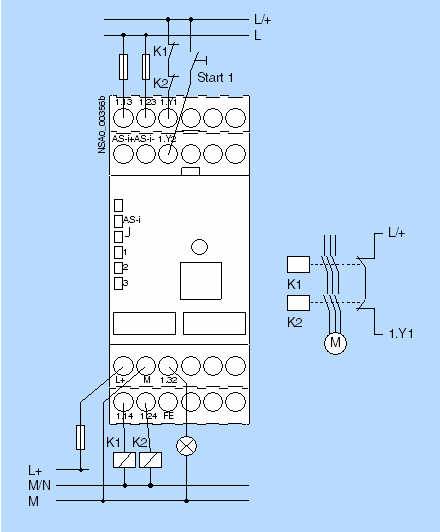

Схема подключения

Реле безопасности с одним 2-канальным выходом

Реле безопасности с двумя 2-канальными выходами

Заказные данные
