SIMOTION Easy Set – фасовка и упаковка - это программно – аппаратные комплекты для автоматизации вертикальных и горизонтальных упаковочных машин. Технологическая база пакетов - система Motion Control SIMOTION.

Комплекты доступны в 2 исполнениях: комфортный и базовый пакет.

Комфортные пакеты предлагают Вам «80% решения» автоматизации Вашей машины и могут адаптироваться с помощью опций к конкретному исполнению машины.

Базовый пакет содержит только фундамент для системы автома-
тизации Вашей машины с SIMOTION.

Опционально мы предлагаем Вам адаптацию аппаратуры к Вашей машине вплоть до поставки готового к включению электрошкафа.

Библиотека программного обеспечения содержит расширяемый программный модуль для стандартных задач и подготовленный рабочий экран.

Вследствие этого написание программы и ввод в эксплуатацию заметно упрощаются.

Комфортные пакеты SIMOTION Easy Set – фасовка и упаковка

Имеются следующие комфортные пакеты:

SIMOTION Easy Set – фасовка и упаковка для

• вертикальные упаковочные машины прерывистого действия
• вертикальные упаковочные машины непрерывного действия
• стандартные горизонтальные упаковочные машины (до примерно 300 пакетов / мин.)
• горизонтальные высокоскоростные упаковочные машины (выше 300 пакетов / мин.)

Объем поставки

В состав комфортного пакета входит:

• Блок питания SITOP 24 В / 20 A
• Блок управления SIMOTION D4x5 с карточкой Compact Flash 64 МБ и всеми необходимыми Runtime-лицензиями (терморегулятор для 8 каналов, оси позиционирования и оси синхронного движения)
• Систему приводов SINAMICS S120
  • SINAMICS 1 модуль питания / рекуперации 5 кВт (Smart) с сетевым дросселем и фильтром
  • SINAMICS двухдвигательные модули по 5 A для протяжки пленки и поперечного обжима (для синхронных или асинхронных двигателей)
• Система децентрализованной периферии ET 200S (модульная) с
  • 20 цифровым входам (24 В)
  • 20 цифровым выходам (24 В / 0,5 A)
  • 4 аналоговым входам для термометра сопротивления (например, PT 100)
• Электрошкаф по запросу

Заказ опций

Заказ опцийС помощью опций комфортные пакеты могут адаптироваться к конкретной конструкции машины. Смотрите для этого комментарии в описании функций и данные для выбора и заказа.

Наряду с указанными там опциями могут, конечно, производиться дополнительные адаптации и расширения аппаратной части, например, добавление модулей привода и модулей периферии.

Дополнительные компоненты

Двигатели, редукторы, соединительная техника и кнопки управления не входят в пакет. Эти компоненты должны заказываться отдельно.

Базовый пакет SIMOTION Easy Set – фасовка и упаковка

Если для автоматизации упаковочных машин требуются модули двигателей другой мощности, чем включенные в комфортные пакеты, может использоваться базовый пакет SIMOTION Easy Set – фасовка и упаковка. Базовый пакет содержит только модуль питания / рекуперации SINAMICS Smart и должен расширяться индивидуально необходимыми модулями двигателей.

Различие с комфортными пакетами

• Compact Flash карточка для SIMOTION D, лицензии Runtime и необходимые модули двигателей SINAMICS S120 должны заказываться отдельно.

Объем поставки

Базовый пакет содержит:

• Блок питания SITOP 24 В / 20 A
• Модуль управления SIMOTION D4x5
• Систему приводов SINAMICS S120 с
  • SINAMICS модулем питания / рекуперации с сетевым дросселем и фильтром
• Система децентрализованной периферии ET 200S (модульная) с
  • 20 цифровым входам (24 В)
  • 20 цифровым выходам (24 В / 0,5 A)
• Электрошкаф по запросу

Дополнительные компоненты

Двигатели, редукторы, соединительная техника и устройства управления не включены в пакет. Эти компоненты должны заказываться отдельно.

Библиотека ПО Easy Set – фасовка и упаковка

Дополнительно к пакетам аппаратуры имеется библиотека программного обеспечения SIMOTION Easy Set – фасовка и упаковка. Эта библиотека содержит следующие компоненты:

• Функциональные блоки для автоматизации функций упако- вочных машин
• SIMOTION примеры применения для различных типов машин
  • вертикальная упаковочная машина прерывистого действия
  • вертикальная упаковочная машина непрерывного действия
  • горизонтальная упаковочная машина
• Стандартные рабочие экраны
• Электронное руководство нем. / англ. на CD-ROM

SIMOTION Easy Set – фасовка и упаковка пакет поддержки

Чтобы облегчить начало работы с SIMOTION Easy Set – фасовка и упаковка, Siemens предлагает пакет поддержки для первого ввода в эксплуатацию. Этот пакет состоит из следующих свободно выбираемых услуг:

• Консультации по аппаратуре и программному обеспечению
• Поддержка при
  • Разработке и адаптации программного обеспечения
  • Расширение и адаптация под требования заказчика функциональности машин
  • Ввод в эксплуатацию машины

Для этого отправьте, пожалуйста, запрос Вашему местному партнеру Siemens.

Особенности

Новые применения должны создаваться при растущих требо ваниях к упаковочным машинам быстро и просто. Наш ответ:
SIMOTION Easy Set – фасовка и упаковка, пакет сокращает издержки для разработки базовой функциональности упаковочной машины. Таким образом Вы выигрываете большее время для разработки адаптированных под требования заказчика функций.

Применение SIMOTION Easy Set – фасовка и упаковка дает следующие преимущества:

• Существенное снижение времени для разработки программ и ввода в эксплуатацию
• Повышение надежности программы – благодаря широкому применению проверенных программных модулей
• Простое расширение адаптированными под требования заказчика функциями программного обеспечения
• Сокращение издержек для фазы проектирования и ввода в эксплуатацию более чем на 50%
• Никаких дополнительных ресурсов для монтажа и адаптации периферийных устройства при заказе готового электрошкафа

Область применения

Упаковочные машины формуют, наполняют и запаковывают пакеты из материала упаковки, подаваемого из рулона.

По виду движения пленки различают прерывистые (операции выполняются по очереди) и непрерывные упаковочные машины. Они имеются в вертикальном и горизонтальном исполнении.

• Вертикальные машины применяются для упаковки сыпучих, пастообразных и жидких товаров в пакеты. Величина пакета может быть от нескольких кубических сантиметров до нескольких литров. Скорость зависит от величины и вида упаковки. В зависимости от конкретного применения достигаются скорости до 200 пакетов в минуту.
• Горизонтальные упаковочные машины служат для упаковки штучных товаров. По сегодняшнему состоянию техники (2005) могут достигаться в зависимости от применения скорости до 1500 пакетов в минуту.

Следующие функции машин могут автоматизироваться с SIMOTION Easy Set:

• Прерывистая (пошаговая подача материала упаковки) или непрерывная работа
• Применение синхронного сервопривода, асинхронных двигателей или линейных приводов
• Управление режимами работы и сбор данных по стандарту OMAC (OMAC = Open Modular Architecture Controls, см. http://www.omac.org)
• Координация движений между подачей материала упаковки, поперечным обжимом, дозатором или подающим устройством
• Нет продукта – нет пакета
• Нет зазора – нет запечатывания
• Оптимизация наложения движений между агрегатами для сокращения времени такта
• Подача материала упаковки с коррекцией по печатным меткам и / или коррекцией скольжения
• Предварительная подача пленки с регулированием натяжения по датчику-балерине
• Регулирование кромок ленты
• Управление запечатывающим устройством
  • через быстрые выходы электронных кулачков
  • по PROFIBUS
• Различные исполнения инструментов поперечного обжима, например
  • Вращающийся поперечный обжим
  • Синхронизированный поперечный обжим (Box-Motion)
• Отставание поперечного обжима по сравнению с подачей материала упаковки (коэффициент уплотнения)
• Регулирование температуры для термоколодок с функцией автонастройки
• Подключение внешних устройств импульсной сварки
• Связь с различными дозирующими и счетными устройствами, например
  • Многоголовочный весовой дозатор
  • Шнековый дозатор
  • Ковшовый дозатор
• Автоматическая подача продукта с изменением зазора для горизонтальных упаковочных машин
• Управление рецептами
• Связь с вышестоящей системой управления(данные работы, сообщения) по стандарту OMAC

Кроме того, дополнительные агрегаты специфические для применения могут включаться в систему автоматизации, например

• Устройства загибания кромок, установки днища, штемпели
• Устройства загибания кромок, установки днища, штемпели
• Вакуумная камера
• Устройства заполнения газом (MAP)
• Управление кромками ленты
• Распознавание попадания продуктов в сварные швы

Дизайн

Структура аппаратуры

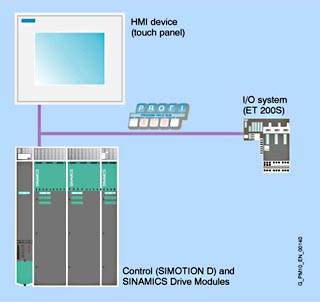

Решение автоматизации на примере с SIMOTION D

Комфортные пакеты SIMOTION Easy Set – фасовка и упаковка содержат все существенные компоненты автоматизации, такие как управление, модули привода, система периферийных устройства и опционально панель управления. Управление, система периферийных устройства и панель управления соединены друг с другом по PROFIBUS (в будущем также PROFINET).

Структура программного обеспечения

Автоматизации с готовыми программными модулями

С помощью открытой библиотеки программного обеспечения могут автоматизироваться все упомянутые функции упаковочных машин. Программный модуль предлагает функции для различных агрегатов упаковочные машины, например, для поперечного обжима, подачи пленки, регулирования температуры с самонастройкой.

Концепция программного обеспечения модульная, чтобы облегчить автоматизацию различных исполнений машин. При применении, например, разных устройств поперечного обжима просто используется соответствующий программный модуль из библиотеки. Кроме того, программный модуль может расширяться и адаптироваться под индивидуальные требования к машине.

Благодаря этому может добавляться специальное ноу-хау изготовителя машин.

Режимы машины наглядно координируются в менеджере режимов работы соответствующем OMAC Pack ML (OMAC = Open Modular Architecture Controls). Чтобы проверить координацию агрегатов машины визуально имеется для непрерывных упаковочных машин функция «толчковый режим с синхронным движением».

Пример проекта как исходная точка

Библиотека программного обеспечения Easy Set – фасовка и упаковка содержит примерный проект SIMOTION. Этот проект может служить отправным пунктом для индивидуальных расширений и адаптаций к конкретным машинам. С помощью системы инжиниринга SCOUT модули библиотеки программного обеспечения могут изменяться и расширяться адаптированными под требования заказчика функциями.

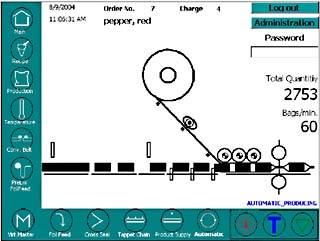

Имеется адаптируемый рабочий экран

для опционально включен-ных в комфортные пакеты панелей управления, 6’’ или 10’’ сенсорных панелей, стандартное проектирование. Рабочий экран включает в себя стандартные задачи обслуживания машины, например, толчковый режим приводов, настройка регуляторов температуры, индикация сведений диагностирования.

Рабочий экран может изменяться с помощью программного обеспечения HMI SIMATIC ProTool / Pro и адаптироваться к индивидуальным потребностям изготовителя машин..

Функции

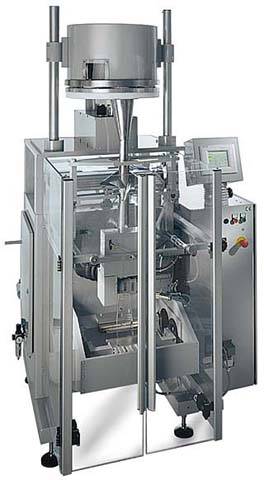

Вертикальная упаковочная машина

Описание функций вертикальной упаковочной машины

Это описание функций упрощено представляет функциональные связи. Здесь разъясняется назначение опций комфортных пакетов. Подробное описание находится в функциональном руководстве на CD «Библиотека программного обеспечения SIMOTION Easy Set – фасовка и упаковка». Актуальные сведения можно получить на
http://www.siemens.de/verpackung/easy_set/.

Подача пленки

Привод подачи пленки служит для регулируемого перемещения пленки из рулона в формующее устройство. Он состоит из подающих валиков, которые приводятся в действие серводвигателем. Соответствующий модуль двигателей SINAMICS входит в комфортный пакет.

Коррекция по печатным меткам / коррекция скольжения

Эти функции служат для компенсации скольжения между подающими валиками и пленкой. Позиция пленки контролируется датчиком печатных марок или касающейся пленки измерительной звездочкой с датчиком положения. Обе программные функции действуют на подачу пленки и входят в комфортный пакет.

Поперечный обжим

Поперечный обжим рукава пленки предназначен для запечатывания пакетов в поперечном направлении. Поперечный обжим
приводится в действие серводвигателем.

Необходимый для поперечного обжима модуль двигателей SINAMICS входит в комфортный пакет.

Регулирование температуры

Регулирование температуры для 8 нагревательных элементов входит в комфортный пакет. Для установки параметров регулятора имеется функция автонастройки.

Опция для синхронизированного поперечного обжима

В непрерывных машинах термоколодки должны двигаться вместе с пленкой. Это движение осуществляется вторым серводвигателем. Необходимый для согласованного движения поперечного обжима модуль двигателя SINAMICS включен в эту опцию.

Опция предварительная подача пленки

Предварительная подача пленки помогает приводу подачи пленки путем установки дополнительного асинхронного двигателя на рулоне материала упаковки. Необходимый для этого преобразователь частоты MICROMASTER включен в эту опцию.

Опция Дозатор

Дозатор наполняет упаковываемым продуктом формируемый пакет. В комфортный пакет управление внешним дозатором
(например, многоголовочный весовой дозатор) включается после процесса инициализации и установления связи. При применении шнекового или ковшового дозатора требуется дополнительный серводвигатель. Необходимый для этого модуль двигателя SINAMICS включен в эту опцию.

Опция обслуживание и наблюдение

Для обслуживания и наблюдения за работой машины имеется опция «Сенсорная панель» в комфортных пакетах.

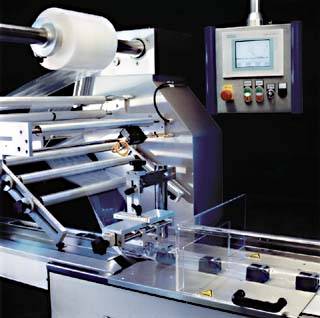

Горизонтальная упаковочная машина

Описание функций горизонтальной упаковочной машины

Это описание функций упрощено представляет функциональные связи. Здесь разъясняется назначение опций комфортных пакетов. Подробное описание находится в функциональном руководстве на CD «Библиотека программного обеспечения SIMOTION Easy Set – фасовка и упаковка». Актуальные сведения можно получить на
http://www.siemens.de/verpackung/easy_set/.

Подача пленки

Привод подачи пленки служит для регулируемого перемещения пленки из рулона в формующие лотки. Он состоит из подающих валиков, которые приводятся в действие серводвигателем. Соответствующий модуль двигателей SINAMICS входит в комфортный пакет.

Коррекция по печатным меткам / коррекция скольжения

Эти функции служат для компенсации скольжения между подающими валиками и пленкой. Позиция пленки контролируется датчиком печатных марок или касающейся пленки измерительной звездочкой с датчиком положения. Обе программные функции действуют на подачу пленки и входят в комфортный пакет.

Подающая цепь

Подающая цепь задвигает продукты в рукав пленки и приводится в действие серводвигателем. Необходимый для этого модуль двигателей SINAMICS входит в комфортный пакет.

Поперечный обжим

Поперечный обжим рукава пленки предназначен для запечатывания пакетов в поперечном направлении. Вращающийся поперечный обжим приводится в действие серводвигателем. Необходимый для вращающегося поперечного обжима Модуль двигателя SINAMICS входит в комфортные пакеты.

Регулирование температуры

Регулирование температуры для 8 нагревательных элементов входит в комфортный пакет. Для установки параметров регулятора имеется функция автонастройки.

Опция для синхронизированного поперечного обжима

Синхронное с пленкой движение термоколодок осуществляется вторым серводвигателем. Необходимый для согласованного движения поперечного обжима модуль двигателя SINAMICS включен в эту опцию.

Опция предварительная подача пленки

Предварительная подача пленки помогает приводу подачи пленки путем установки дополнительного асинхронного двигателя на рулоне материала упаковки. Необходимый для этого преобразователь частоты MICROMASTER включен в эту опцию.

Опция автоматическая подача

Для согласования упаковочной машины с расположенным перед ней автоматическим производственным оборудованием, неравномерно поступающие продукты должны подаваться в формующее устройство с равными интервалами и в правильном положении. Для этого продукты, поступающие на 4 подводящие транспортера и упорядочиваются подающей цепью. Подводящие транспортеры могут приводиться в действие серводвигателями или асинхронными двигателями. Необходимые для этого модули двигателей SINAMICS входят в эту опцию. Дополнительные сведения можно найти на
http://www.siemens.de/verpackung/easy_set/.

Опция обслуживание и наблюдение

Для обслуживания и наблюдения за работой машины имеется опция «Сенсорная панель» в комфортных пакетах.

Дальнейшая информация

Содержание пакета

Вы можете найти дополнительные детальные сведения о содержании отдельных пакетов в главе 11 «примеры заказа».

Дополнительные компоненты

Вы можете найти дополнительные сведения для выбора и заказа компонентов в следующих каталогах:

• Сенсорные панели: Каталог ST 80 (SIMATIC HMI: системы обслуживания и наблюдения)
• SINAMICS и двигатели: каталог D 21.2 (SINAMICS S120 Система приводов Servo Control)
• Децентрализованная периферия, PROFIBUS: Каталог IK PI (Промышленная коммуникация)
• Компоненты электрошкафов и др. для SINAMICS: Каталог D 21.2 или LV 10

SIMOTION Easy Set – фасовка и упаковка – готовые электрошкафы

SIMOTION Easy Set – фасовка и упаковка компоненты могут при заказе партии от 5 шт. также монтироваться в электрошкафы и соединяться кабелями. Для этого отправьте, пожалуйста, запрос Вашему местному партнеру Siemens.

Консультации и поддержка

При адаптации SIMOTION Easy Set – фасовка и упаковка в Вашу специальную упаковочную машину Техническая поддержка от A&D охотно поможет Вам своими консультациями. Свяжитесь с нами, пожалуйста:

Техническая поддержка A&D:

Тел.: +49 (180) 50 50 222

Электронная почта: mailto:easy-set-support@automation.siemens.com

Интернет: http://www.siemens.de/verpackung/easy_set/
